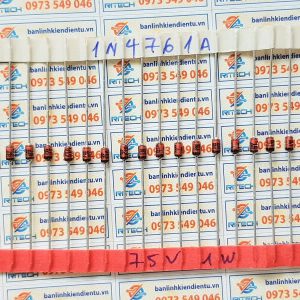

Diode Zener 1W 75V 1N4761A DO-41G

2.500₫

Mã sản phẩm: 1N4761

Kiểu chân : DO-41

Loại linh kiện: Diode zener

Điện áp : 75V

Hình thức : mới

Tình trạng : Còn hàng

Vị trí: 49-06

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

🧩 1. Giới thiệu chung – Diode Zener 1W 75V 1N4761A DO-41G

Diode Zener 1N4761A là loại diode ổn áp công suất 1W, có điện áp danh định 75V, thuộc dòng Zener ổn áp công suất trung bình (series 1N4728A–1N4764A).
Đây là linh kiện được thiết kế để duy trì điện áp ổn định ở mức cao, giúp bảo vệ mạch, tạo nguồn tham chiếu điện áp, và ổn định đầu ra trong các mạch nguồn DC.

Khi được phân cực ngược đạt đến điện áp đánh thủng 75V, diode dẫn ổn định và duy trì điện áp không đổi, bất chấp biến thiên dòng điện trong phạm vi cho phép.
Với công suất 1W, 1N4761A phù hợp cho mạch nguồn công nghiệp, hệ thống điều khiển và mạch điện tử công suất vừa.

Diode Zener 1W DO 41G 1

⚙️ 2. Cấu tạo – Diode Zener 1W 75V 1N4761A DO-41G

Cấu trúc vật lý:

Gồm một mối tiếp giáp P–N được pha tạp chính xác để tạo vùng đánh thủng ổn định ở 75V.
Lớp bọc thủy tinh hoặc epoxy (DO-41G) giúp tăng khả năng chịu nhiệt, chống ẩm và bảo vệ cơ học tốt.
Hai chân làm bằng đồng mạ thiếc, dễ hàn và thích hợp với bo mạch xuyên lỗ (axial leaded).

Nguyên lý hoạt động:

Khi phân cực ngược nhỏ hơn 75V → diode gần như không dẫn điện.
Khi điện áp đạt 75V → diode vào vùng đánh thủng Zener và duy trì điện áp không đổi ở 75V.
Cơ chế này giúp diode hoạt động như nguồn điện áp chuẩn hoặc phần tử bảo vệ mạch khỏi quá áp.

📊 3. Thông số kỹ thuật – Diode Zener 1W 75V 1N4761A DO-41G

thong so ky thuat 1N4751A 1

Thông số	Ký hiệu	Giá trị	Ghi chú
Điện áp Zener danh định	Vz	75 V	Đo tại Iz = 3.3 mA
Công suất tiêu tán cực đại	Pz(max)	1 W	Ở 25°C
Dòng Zener test	Iz(test)	3.3 mA	Dòng danh định đo Vz
Điện trở động Zener (max)	Rz	100 Ω	Ở Iz test
Dòng rò ngược cực đại	Ir	1 µA @ Vr = 56V	Khi chưa đạt vùng đánh thủng
Dòng Zener tối đa an toàn	Izm	≈ 13.3 mA	Pz = Vz × Izm
Hệ số nhiệt độ điện áp	αVz	+0.09 %/°C	Ổn định nhiệt tốt
Nhiệt độ mối nối tối đa	Tj	-65°C → +200°C
Kiểu vỏ	DO-41G	Dạng thủy tinh hoặc epoxy
Cực tính	Anode – Cathode	Cathode có vạch màu

🔌 4. Kiểu chân và ký hiệu trên vỏ – Diode Zener 1W 75V 1N4761A DO-41G

Ký hiệu trên thân: “1N4761A” hoặc “4761A”.
Vạch màu (trắng, đen hoặc bạc) ở một đầu thể hiện cực Cathode (–).
Đầu còn lại là Anode (+).

Lưu ý khi lắp đặt:

Xác định cực tính đúng trước khi hàn.
Không hàn quá nhiệt (≤ 350°C trong ≤ 3 giây).
Đặt diode cách mặt bo mạch 0.5–1mm để tản nhiệt tốt hơn.

🧠 5. Chức năng và nguyên lý hoạt động – Diode Zener 1W 75V 1N4761A DO-41G

Phân cực thuận:

Dẫn điện như diode thường, sụt áp khoảng 0.7V.

Phân cực ngược:

Khi điện áp ngược nhỏ hơn 75V → dòng rò nhỏ.
Khi điện áp ngược đạt 75V → diode vào vùng đánh thủng Zener, điện áp giữ ổn định ở 75V.

Chức năng chính:

Ổn định điện áp 75V trong mạch nguồn hoặc mạch điều khiển.
Tạo nguồn điện áp chuẩn cho mạch đo lường, điều khiển.
Bảo vệ quá áp cho thiết bị nhạy cảm trong hệ thống điện tử.
Giới hạn biên độ tín hiệu trong mạch khuếch đại.
Ổn định điện áp phân cực cho transistor hoặc IC công suất.

💡 6. Ứng dụng thực tế – Diode Zener 1W 75V 1N4761A DO-41G

Ứng dụng	Vai trò của 1N4761A
Mạch ổn áp tuyến tính	Duy trì điện áp đầu ra 75V ổn định khi điện áp vào dao động.
Nguồn tham chiếu điện áp	Cung cấp điện áp chuẩn 75V cho các mạch đo và điều khiển.
Bảo vệ quá áp	Khi điện áp vượt 75V, diode dẫn dòng để bảo vệ tải.
Giới hạn tín hiệu đầu vào	Bảo vệ các cổng logic, đầu đo, IC khỏi điện áp quá lớn.
Ổn định bias transistor	Giữ điện áp phân cực ổn định khi nguồn hoặc nhiệt độ thay đổi.

📏 7. Kích thước vật lý – Diode Zener 1W 75V 1N4761A DO-41G

do 41g 1

Ký hiệu	Kích thước (mm)	Ghi chú
Chiều dài thân	4.0 – 5.2 mm	Vỏ thủy tinh hoặc epoxy
Đường kính thân	2.0 – 2.7 mm	Theo chuẩn DO-41G
Chiều dài mỗi chân	25 ± 2 mm	Dây đồng mạ thiếc
Tổng chiều dài linh kiện	Khoảng 55 mm	Dạng xuyên lỗ (axial leaded)

Đặc điểm:

Kích thước nhỏ gọn, dễ lắp đặt, tản nhiệt tốt.
Vỏ DO-41G cho độ bền cao và chống nứt vỡ.
Thích hợp cho mạch công suất trung bình và mạch nguồn điện áp cao.

🧪 8. Cách đo và kiểm tra diode – Diode Zener 1W 75V 1N4761A DO-41G

A. Dụng cụ cần thiết

Đồng hồ vạn năng (Digital Multimeter).
Điện trở hạn dòng 1kΩ–2kΩ (1W) nếu kiểm tra với nguồn DC.

B. Kiểm tra cơ bản bằng đồng hồ vạn năng

Chuyển sang thang đo diode.
Đo thuận:
- Que đỏ → Anode, que đen → Cathode → hiển thị 0.6–0.8V → diode tốt.
Đo ngược:
- Đảo que đo → hiển thị OL (vô cực) → diode bình thường.

Nếu cả hai chiều đều dẫn → diode chập.
Nếu cả hai chiều đều OL → diode đứt.

C. Lưu ý khi kiểm tra và sử dụng

Luôn sử dụng điện trở hạn dòng khi kiểm tra với nguồn ngoài.
Không vượt quá công suất 1W để tránh hỏng diode.
Khi dùng trong mạch ổn áp, chọn R hạn dòng phù hợp để diode làm việc ổn định ở vùng 75V.
Kiểm tra điện áp Zener thực tế khi cần độ chính xác cao.
