FSBB30CH60, FSBB30CH60C IGBT Fairchild 30A 600V mới

1. Giới thiệu IGBT FSBB30CH60

FSBB30CH60 là module công suất thông minh (SPM – Smart Power Module) thuộc dòng FSBB của Fairchild Semiconductor (nay thuộc ON Semiconductor). Module này tích hợp sẵn 6 IGBT công suất điện áp cao, diode hồi tiếp, mạch driver cách ly, và hệ thống bảo vệ. Với điện áp định mức 600 V và dòng tải 30 A, FSBB30CH60 thích hợp cho các ứng dụng biến tần 3 pha, điều khiển động cơ công suất trung bình – cao.

2. Cấu tạo trong & Chức năng của IGBT FSBB30CH60

• Cầu nghịch lưu 3 pha: gồm 6 IGBT (3 high-side + 3 low-side).

• Diode hồi tiếp: song song với mỗi IGBT, hỗ trợ dẫn dòng ngược khi tắt.

• Driver tích hợp: mạch điều khiển gate, giảm linh kiện ngoại vi.

• Mạch bảo vệ:

  • UVLO: bảo vệ khi sụt áp nguồn điều khiển.

  • SCP: bảo vệ ngắn mạch tức thời.

  • OTP: bảo vệ quá nhiệt.

• Fault output: Xuất tín hiệu báo lỗi về vi điều khiển.

• Cảm biến nhiệt: tích hợp để giám sát và bảo vệ nhiệt độ.

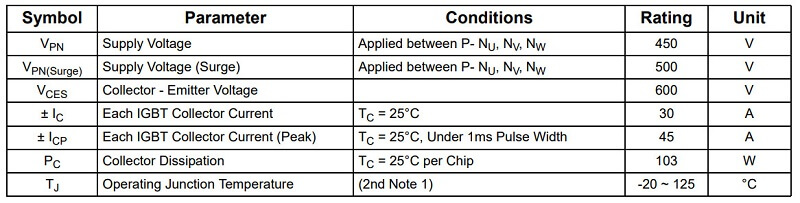

3. Thông số kỹ thuật của IGBT FSBB30CH60

• Điện áp Collector – Emitter (VCES): 600 V

• Dòng Collector liên tục (IC): 30 A

• Dòng Collector đỉnh (Icp): 60 A

• Điện áp DC link tối đa (Vdc): 450 V

• Điện áp driver gate: +15 V (±10%)

• Cách điện module – tản nhiệt: 2500 Vrms / 1 phút

• Nhiệt độ hoạt động Junction (Tj): –40 °C đến +150 °C

• Nhiệt độ lưu trữ: –40 °C đến +125 °C

• Tần số chuyển mạch: khoảng 1 – 20 kHz

4. Ứng dụng của IGBT FSBB30CH60

• Biến tần công nghiệp nhỏ và trung bình.

• Điều khiển động cơ AC 3 pha công suất vừa và lớn.

• Điều hòa không khí inverter công suất cao.

• Máy bơm, máy nén, hệ thống HVAC.

• Thiết bị gia dụng hiệu suất cao, tiết kiệm điện năng.

5. Cách kiểm traIGBT FSBB30CH60

• Kiểm tra diode hồi tiếp: dùng đồng hồ thang diode đo CE của từng IGBT.

• Kiểm tra IGBT: đo điện trở CE khi Gate ở 0 V, sau đó kích Gate bằng nguồn 15 V để quan sát sự đóng/ngắt.

• Kiểm tra bảo vệ:

  • Hạ áp nguồn điều khiển để thử UVLO.

  • Tải nặng hơn để thử SCP.

  • Gia nhiệt module để kiểm tra OTP.

• Chạy thử nghiệm: kết nối biến tần nhỏ, chạy tải thấp trước khi vận hành toàn tải.

6. Kích thước & Đóng gói của IGBT FSBB30CH60

• Package: SPM27 (DIP 27 chân, module phẳng)

• Kích thước: ~ 79 mm × 31 mm × 8 mm (tương tự FSBB20CH60C nhưng chịu dòng cao hơn).

• Đế module: bằng kim loại, thiết kế để gắn trực tiếp vào tản nhiệt.

• Đóng gói: nhựa cách điện, DIP-type, gọn nhẹ, dễ lắp ráp PCB.





Xem thêm những sản phẩm IGBT khác tại đây

Datasheet FSBB30CH60
