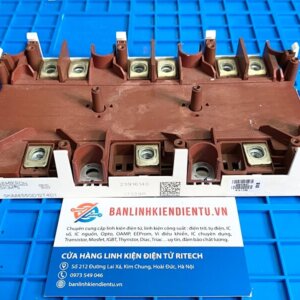

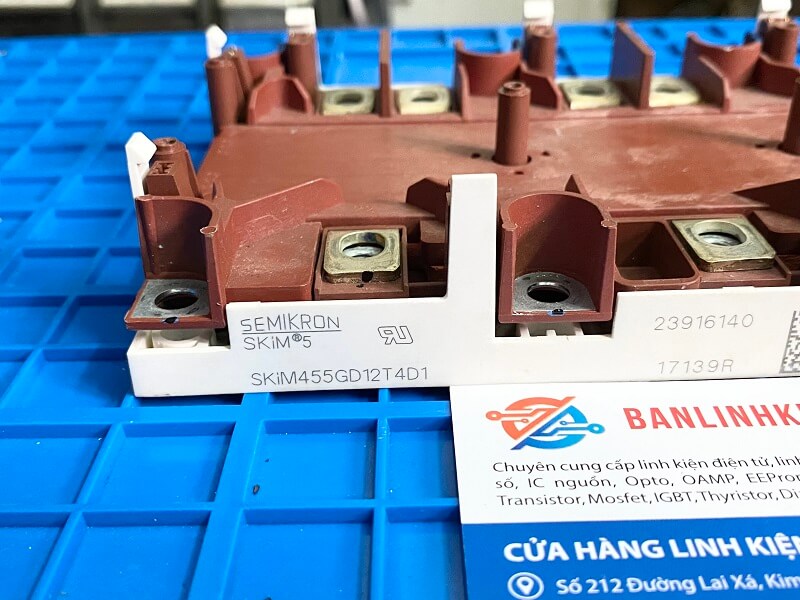

SKIM455GD12T4D1 IGBT Semikron 455A 1200V

1. Giới thiệu linh kiện SKIM455GD12T4D1

Linh kiện SKIM455GD12T4D1 là module IGBT công suất cao do hãng Semikron (Đức) sản xuất. Đây là loại IGBT dạng cầu 3 pha (Six-Pack), được tích hợp sẵn 6 transistor IGBT và 6 diode hồi tiếp nhanh (Fast Recovery Diode).
Module này chuyên dùng trong biến tần, servo drive, UPS công nghiệp, bộ nghịch lưu năng lượng tái tạo, hoặc các thiết bị cần điều khiển động cơ công suất lớn.

• Điện áp định mức: 1200V

• Dòng làm việc liên tục: 455A

• Công nghệ IGBT: Trench Field Stop – thế hệ T4 (hiệu suất cao, tổn hao thấp)

• Tích hợp cảm biến nhiệt độ PTC để bảo vệ khi quá nhiệt.

•

2. Cấu tạo bên trong linh kiện SKIM455GD12T4D1

Cấu tạo của SKIM455GD12T4D1 gồm 6 transistor IGBT và 6 diode chống song song, chia thành 3 cặp pha U, V, W. Mỗi cặp có:

• IGBT trên (High side) và IGBT dưới (Low side).

• Diode song song ngược chiều để dẫn dòng hồi tiếp khi chuyển mạch.

• Cảm biến PTC gắn trong module, dùng để theo dõi nhiệt độ vỏ hoặc chip bán dẫn.

Các phần chính của module SKIM455GD12T4D1:

• Tấm nền cách điện (Isolated Baseplate): Giúp tản nhiệt ra ngoài, cách ly điện an toàn.

• Chip IGBT và diode: Được hàn trực tiếp lên tấm nền đồng dẫn nhiệt tốt.

• Bo mạch tín hiệu điều khiển (Gate driver interface): Nối tới các chân gate và emitter điều khiển.

• Lớp keo phủ cách điện (Silicone gel): Bảo vệ linh kiện khỏi độ ẩm và bụi.

• Khung nhựa chịu nhiệt cao: Giữ cố định các phần tử công suất và chống rò điện.

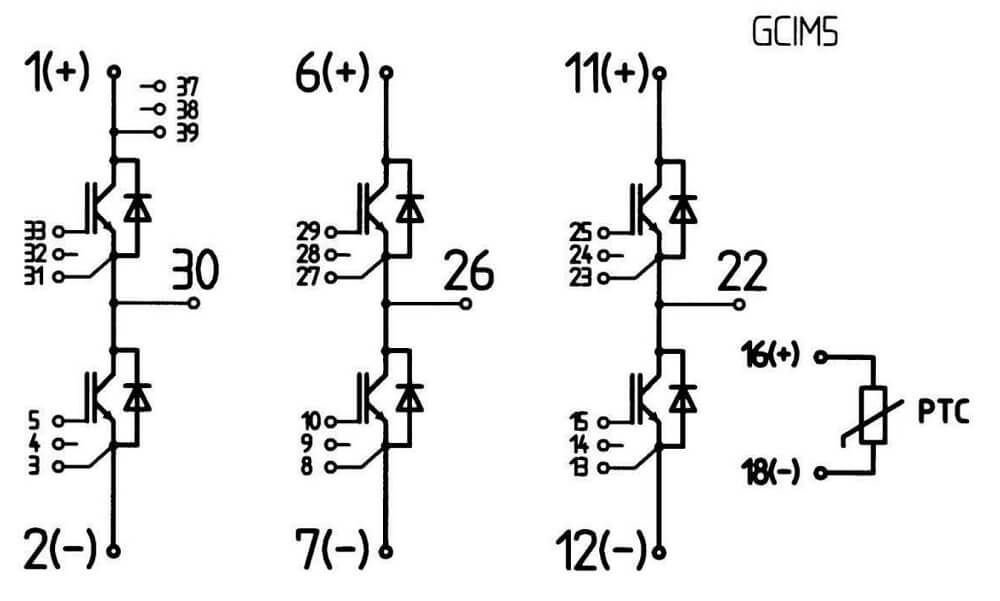

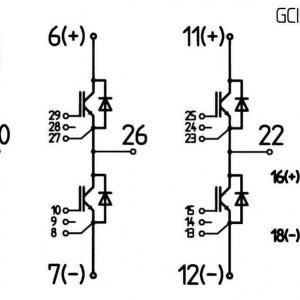

3. Sơ đồ mạch và bố trí cực của linh kiện SKIM455GD12T4D1

Sơ đồ nguyên lý của SKIM455GD12T4D1 (như hình bạn gửi) thể hiện rõ cấu trúc cầu 3 pha gồm:

• Ba nhánh IGBT:

  • Pha U: Chân 1(+), 2(-), điểm ra 30(U)

  • Pha V: Chân 6(+), 7(-), điểm ra 26(V)

  • Pha W: Chân 11(+), 12(-), điểm ra 22(W)

• Các diode hồi tiếp được mắc song song ngược chiều với mỗi IGBT.

• Cảm biến PTC nằm giữa chân 16(+) và 18(-), dùng để đo nhiệt độ module.

Các nhóm chân điều khiển Gate–Emitter:

• IGBT pha U: G1–E1 tại chân 3–5 và 31–33

• IGBT pha V: G2–E2 tại chân 8–10 và 27–29

• IGBT pha W: G3–E3 tại chân 13–15 và 24–25

4. Thông số kỹ thuật của linh kiện SKIM455GD12T4D1



5. Kiểu chân và chức năng của linh kiện SKIM455GD12T4D1

Các chân được bố trí đối xứng để giảm cảm kháng dây dẫn và tối ưu đường dòng điện công suất cao.

6. Chức năng và nguyên lý hoạt động của linh kiện SKIM455GD12T4D1

• Chuyển đổi nguồn DC sang nguồn AC ba pha cho động cơ hoặc tải công nghiệp.

• Điều khiển tốc độ và mô-men xoắn động cơ AC thông qua PWM (Pulse Width Modulation).

• Giảm tổn hao chuyển mạch nhờ công nghệ Trench Field Stop.

• Tự bảo vệ quá nhiệt thông qua cảm biến PTC.

• Cung cấp khả năng dẫn dòng hồi tiếp nhờ diode song song trong mỗi nhánh.

• Làm việc ổn định trong điều kiện công nghiệp khắc nghiệt, chịu dòng lớn và xung điện cao.

7. Ứng dụng của linh kiện SKIM455GD12T4D1

Linh kiện SKIM455GD12T4D1 được sử dụng trong các thiết bị công nghiệp yêu cầu công suất và độ tin cậy cao như:

• Biến tần (Inverter) điều khiển động cơ 3 pha.

• Bộ nghịch lưu năng lượng mặt trời (Solar inverter).

• Hệ thống servo và robot công nghiệp.

• Bộ nguồn UPS công nghiệp.

• Bộ điều khiển tốc độ thang máy và băng tải.

• Thiết bị điện tử công suất trung thế.

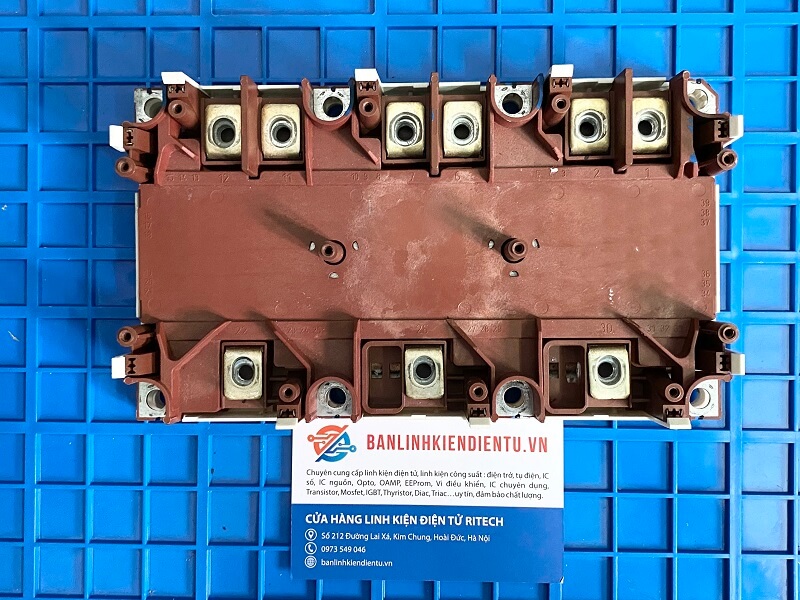

8. Kích thước và cấu trúc cơ khí của linh kiện SKIM455GD12T4D1

9. Cách đo kiểm tra và đánh giá tình trạng linh kiện SKIM455GD12T4D1

Bước 1: Ngắt nguồn điện và xả tụ DC-link trước khi đo.
Bước 2: Dùng đồng hồ vạn năng ở chế độ “đo diode”.

Kiểm tra diode hồi tiếp

• Đặt que đỏ vào Emitter, que đen vào Collector → điện áp rơi khoảng 0.4–0.6V.

• Đảo chiều đo → giá trị OL (hở) → diode còn tốt.

Kiểm tra cổng Gate–Emitter

• Điện trở G–E ở trạng thái tắt > 100 kΩ.

• Nạp nhẹ điện vào G → transistor mở, dòng C–E dẫn.

• Chập G–E để xả điện → transistor tắt.

Kiểm tra PTC

• Đo giữa chân 16 và 18:

  • Ở 25°C: khoảng 1–2 kΩ

  • Khi hơ nóng: điện trở tăng → cảm biến còn hoạt động tốt.

Nếu kết quả đo khác thường (điện trở thấp hoặc chập G–E, C–E), module bị hỏng.

Datasheet của SKIM455GD12T4D1
