6DI120C-060 6DI120A-060 6DI120D-060 Modul Transistor Fuji 120A 600V tháo máy

2.700.000₫

Mã sản phẩm : 6DI120C-060

Loại linh kiện :Transistor

Hãng sản xuất : Fuji

Điện áp: 600V

Dòng điện: 120A

Hình thức : Tháo máy

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu Fuji 6DI120C-060

6DI120C-060 là module IGBT công suất do Fuji Electric sản xuất.
Đây là module gồm 6 IGBT tích hợp diode hồi tiếp (FWD), thường dùng trong biến tần, servo drive, UPS và điều khiển động cơ AC 3 pha.

Đặc trưng:

Điện áp chịu đựng: 600 V.
Dòng định mức: 120 A.
Dạng module 6-pack (3 pha đầy đủ).
Hiệu suất cao, tổn hao thấp, dễ lắp ráp với tản nhiệt.

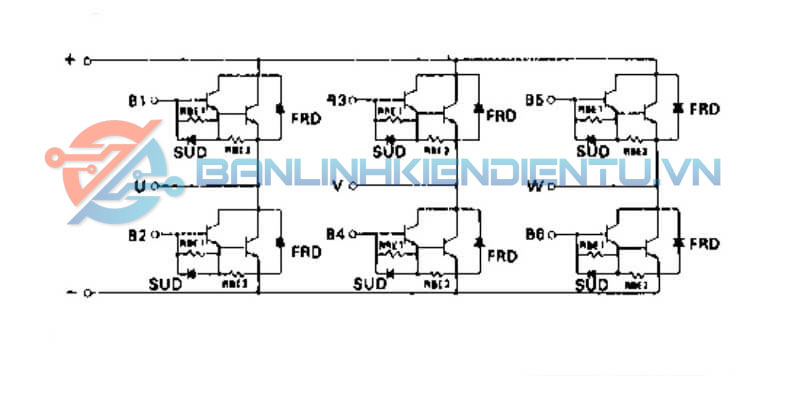

2. Cấu tạo & Chân kết nối của Fuji 6DI120C-060

Bên trong module:
- 6 transistor IGBT được ghép thành cầu nghịch lưu 3 pha (U, V, W).
- Diode hồi tiếp song song với mỗi IGBT.
Các chân kết nối chính:
- DC+ / DC-: đầu vào nguồn một chiều.
- U, V, W: ngõ ra ba pha cấp cho động cơ/tải.
- Chân G (Gate) – E (Emitter): điều khiển từng IGBT (tổng cộng 6 cặp).

3. Thông số kỹ thuật của Fuji 6DI120C-060

Cấu trúc: IGBT 6-pack (3 pha).
Điện áp cực đại (Vces): 600 V.
Dòng Collector danh định (Ic): 120 A.
Dòng Collector xung (Icm): ~240 A.
Điện áp Gate–Emitter (Vge): ±20 V.
Điện áp bão hòa Vce(sat): ~2.0 V (tại Ic định mức).
Nhiệt độ hoạt động Tj: –40 … +150 °C.
Đóng gói: module nhựa, gắn tản nhiệt bằng vít.

4. Chức năng của Fuji 6DI120C-060

Biến đổi nguồn DC → AC 3 pha (inverter).
Điều khiển tốc độ, mô-men động cơ 3 pha.
Dùng trong mạch nguồn công suất lớn.
Đảm bảo đóng cắt nhanh, giảm tổn hao và tăng hiệu suất.

5. Ứng dụng của Fuji 6DI120C-060

Biến tần công nghiệp (ABB, Mitsubishi, Fuji, Siemens…).
Servo drive, CNC, robot.
UPS, bộ nguồn dự phòng.
Hệ thống năng lượng tái tạo (inverter solar, wind).
Điều khiển động cơ AC/DC công suất cao.

6. Cách kiểm tra Fuji 6DI120C-060

Dùng đồng hồ số/thang diode:
- Đo C–E: không thông.
- Đo diode hồi tiếp: thông 1 chiều, chặn 1 chiều.
- Cấp điện áp điều khiển Gate (10–15 V) → IGBT dẫn (C–E thông).
- Xả Gate về 0 V → IGBT ngắt (C–E hở).
Kiểm tra xem có hiện tượng chập CE hoặc diode hỏng.
