Transistor C1815 2SC1815 loại NPN 0.15A 50V TO-92

Ritech.vn là đơn vị chuyên cung cấp Transistor 2SC1815 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu 2SC1815

Transistor C1815 hay 2SC1815 là một bóng bán dẫn thuộc dòng Transistor ngược NPN được sử dụng rộng rãi. C1815 được thiết kế để khuếch đại tần số âm thanh và OSC tần số cao. Điện áp cơ sở thu của bóng bán dẫn là 50V do đó nó có thể dễ dàng được sử dụng trong các mạch sử dụng dưới 50V DC. Dòng thu của bóng bán dẫn là 150mA do đó nó có thể điều khiển bất kỳ tải nào dưới giới hạn 150mA. Công suất tiêu tán của bộ thu và giá trị khuếch đại dòng DC của bóng bán dẫn khá tốt do sử dụng lý tưởng cho mục đích khuếch đại âm thanh và khuếch đại tín hiệu điện tử. Ngoài ra, nó cũng có thể được sử dụng như một công tắc để điều khiển tải dưới 150mA.

Mô tả 2SC1815

• Chỉ định loại: 2SC1815
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 0,4 W
• Điện áp cơ sở Collector tối đa |Vcb|: 60 V
• Điện áp cực thu-phát tối đa |Vce|: 50 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 0,15 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 175 ° C
• Tần số chuyển tiếp (ft): 80 MHz
• Điện dung thu (Cc): 3,5 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 70
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO92

Ứng dụng 2SC1815

• Mạch cảm biến
• Bộ tiền khuếch đại âm thanh
• Giai đoạn khuếch đại âm thanh
• Chuyển đổi tải dưới 150mA
• Mạch RF

Xem thêm: Các sản phẩm Transistor khác

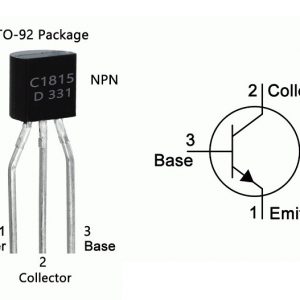

Hình ảnh thực tế của 2SC1815

Sơ đồ chân 2SC1815

Thông số kỹ thuật của Transistor 2SC1815

Kích thước của Transistor 2SC1815

Datasheet 2SC1815
