Diode Schottky 1N5822 DO-210AD 3A 40V

2.160₫

Đã bán: 19

Mã sản phẩm: 1N5822

Loại linh kiện: Diode

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 50-08

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🧩 1. Giới thiệu – Diode Schottky 1N5822 DO-201AD 3A 40V

1N5822 là diode Schottky chỉnh lưu nhanh (Schottky Barrier Rectifier) có khả năng dẫn dòng lớn (3A) và điện áp ngược tối đa 40V, được đóng gói trong vỏ DO-201AD (loại chân cắm tròn, kích thước lớn hơn diode thường).

Đây là một trong những diode Schottky phổ biến nhất, thường được sử dụng trong:

Mạch nguồn xung (SMPS)
Bộ chuyển đổi DC-DC
Nguồn sạc pin và thiết bị công nghiệp

Đặc điểm nổi bật:

Điện áp rơi thuận rất thấp (~0.45–0.55V).
Thời gian phục hồi ngược cực nhỏ → tốc độ chuyển mạch cao.
Dòng định mức cao, khả năng chịu xung tốt.
Hoạt động ổn định ở nhiệt độ cao (lên đến 150°C).

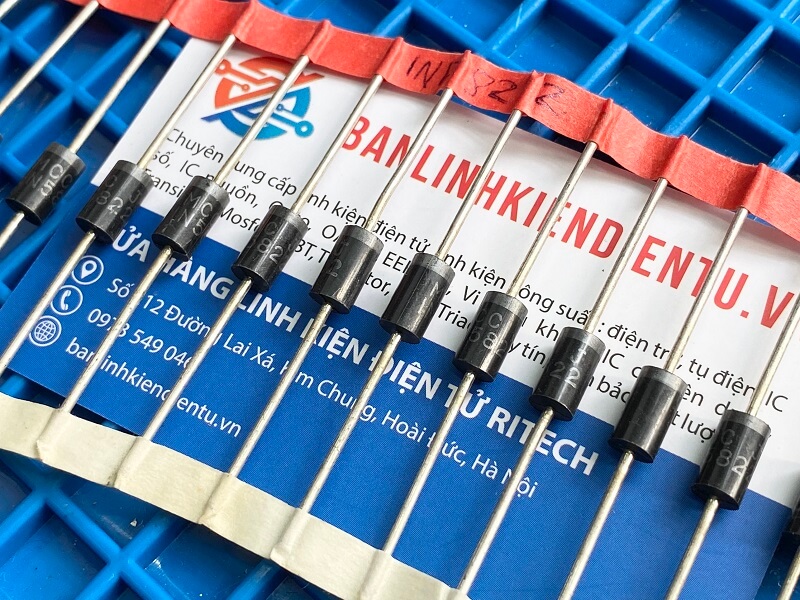

1N5822 11 1

⚙️ 2. Cấu tạo – Diode Schottky 1N5822 DO-201AD

Là diode tiếp giáp Schottky, gồm kim loại (thường là nhôm, molypden hoặc titan) tiếp xúc với silicon loại N → tạo nên rào chắn Schottky.
Không có vùng nghèo (depletion region) như diode PN thông thường → thời gian chuyển mạch rất ngắn.
Có guard ring bảo vệ để giảm dòng rò ngược.
Vỏ DO-201AD là loại through-hole (gắn xuyên lỗ), dễ hàn và chịu dòng lớn tốt.

→ Chỉ có một diode Schottky đơn.

📊 3. Thông số kỹ thuật – Diode Schottky 1N5822 DO-201AD

Thong so ki thuat 1N5822

Thông số	Ký hiệu	Giá trị
Điện áp ngược cực đại	VRRM	40 V
Dòng dẫn trung bình	IF(AV)	3 A
Dòng xung cực đại (8.3 ms)	IFSM	80 A
Sụt áp thuận (IF = 3A, Tj = 25°C)	VF	0.55 V
Dòng rò ngược (VR = 40V, Tj = 25°C)	IR	1 mA
Dòng rò ngược (Tj = 100°C)	IR	10 mA
Nhiệt độ mối nối	TJ	–65 → +150 °C
Nhiệt độ lưu trữ	Tstg	–65 → +150 °C
Nhiệt trở mối nối–vỏ	RθJC	15 °C/W
Loại diode	Schottky chỉnh lưu nhanh
Dạng vỏ	DO-201AD
Trọng lượng	~1 g

📍 4. Kiểu chân và chức năng – Diode Schottky 1N5822 DO-201AD

Ký hiệu	Chức năng
A (Anode)	Cực dương – nối về phía dương nguồn hoặc đầu chỉnh lưu.
C (Cathode)	Cực âm – được đánh dấu vạch bạc (trắng/xám), nối về tải hoặc cực âm.

Ghi chú:

Vạch trắng trên thân diode chính là dấu nhận biết cực Cathode.
Cần đấu đúng chiều, nếu ngược cực → dòng không chạy, mạch không hoạt động.

⚡ 5. Chức năng linh kiện – Diode Schottky 1N5822 DO-201AD

Chỉnh lưu nhanh: Biến dòng AC thành DC trong bộ nguồn xung.
Giảm tổn hao công suất: Nhờ điện áp sụt thuận nhỏ (~0.5V), hiệu suất nguồn cao hơn.
Bảo vệ ngược cực: Bảo vệ IC hoặc MOSFET khỏi dòng ngược.
Hồi dòng (free-wheeling diode): Trong mạch điều khiển động cơ hoặc mạch PWM.
Ổn định điện áp đầu ra: Dùng trong bộ DC-DC converter để giảm ripple.

🔌 6. Ứng dụng – Diode Schottky 1N5822 DO-201AD

Nguồn xung (SMPS), adapter, UPS, nguồn tổ ong.
Mạch chỉnh lưu đầu ra của biến áp xung.
Bộ sạc pin lithium, ắc quy.
Nguồn năng lượng mặt trời (Solar charger).
Mạch bảo vệ ngược cực tính (reverse polarity protection).
Mạch điều khiển động cơ DC hoặc relay công suất nhỏ.

📏 7. Kích thước – Diode Schottky 1N5822 (DO-201AD)

Kich thuoc 1N5822

Thông số	Kích thước (mm)
Đường kính thân	5.2 ± 0.3
Chiều dài thân	9.5 ± 0.5
Chiều dài tổng (gồm chân)	25.4 ± 1.0
Đường kính chân	0.8 ± 0.05
Khoảng cách hàn khuyến nghị	12.7
Trọng lượng	~1 g
