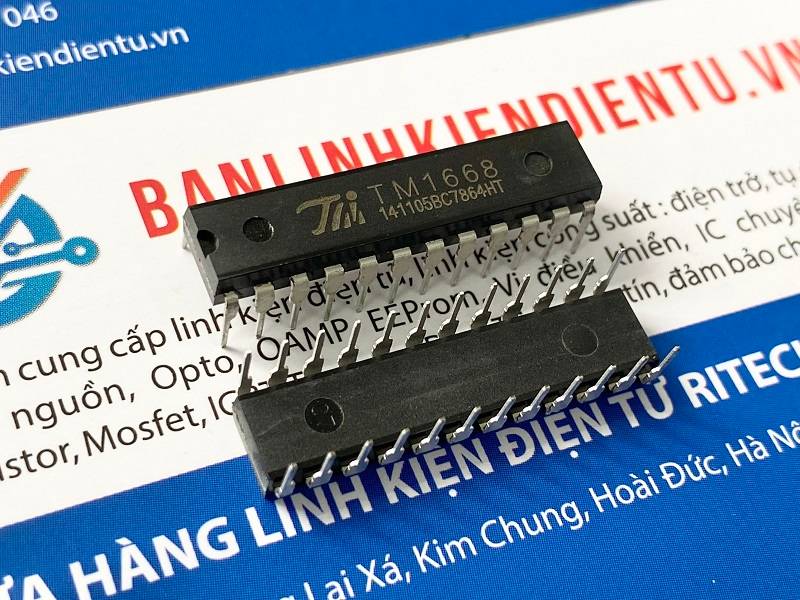

Giới thiệu IC điều khiển LED TM1668
TM1668 là IC điều khiển LED được điều khiển theo hệ số nhiệm vụ 1/7 đến 1/8. Mười một đường đầu ra phân đoạn, sáu đường đầu ra lưới, 1 đường dây đầu ra/lưới, một bộ nhớ hiển thị, mạch điều khiển, mạch quét phím đều được tích hợp vào một chip duy nhất để xây dựng một thiết bị ngoại vi có độ tin cậy cao cho một máy vi tính chip đơn. Dữ liệu nối tiếp được đưa đến TM1668 thông qua giao diện nối tiếp bốn dòng. Được đặt trong Gói SOP24 chân, việc gán chân TM1668 và mạch ứng dụng được tối ưu hóa để bố trí PCB dễ dàng và tiết kiệm chi phí.
Thông số kỹ thuật của IC điều khiển LED TM1668
- Mã sản phẩm: TM1668
- Hãng sản xuất: TMS
- Kiểu chân: DIP-24
- Số chân: 24 chân
- Khối lượng: 10g
Sơ đồ chân IC điều khiển LED TM1668
Sơ đồ khối cấu tạo của IC điều khiển LED TM1668
Mạch ứng dụng sử dụng IC điều khiển LED TM1668
- IC led driver TM1668 DIP24 có công dụng thay thế trong các mạch điện tử, ứng dụng trong nhiều mạch bán dẫn, thay thế IC bị hỏng.
- Đối với việc thay thế IC nguồn mới, bạn cần phải kiểm tra kỹ khu vực xung quanh IC trước khi gắn, vì khi IC bị nổ thì khu vực xung quang IC như diode, tụ, điện trở, mosfet đã có vấn đề chạm chập. Nếu bạn không kiểm tra, thì khi gắn IC mới vào sẽ bị nổ tiếp.
- IC led là IC dùng trong bếp từ, bếp hồng ngoại, điều khiển led, TMS, SM1668.
Kích thước của IC điều khiển LED TM1668
