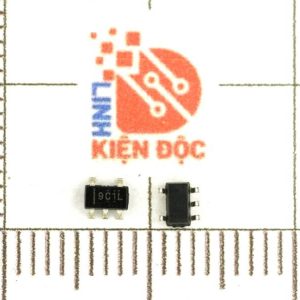

🔎 1. Miêu tả IC TS321IDBVR

TS321IDBVR là một IC Op-Amp (Operational Amplifier) loại đơn do hãng STMicroelectronics sản xuất.

• Đây là op-amp công suất thấp, hoạt động với nguồn đơn (single supply) hoặc nguồn đôi (dual supply).

• Chuyên dùng trong mạch khuếch đại tín hiệu nhỏ, mạch lọc, đo lường.

• Đóng gói SOT-23-5 rất nhỏ gọn, thích hợp cho thiết bị di động, mạch SMD.

🔎 2. Cấu tạo của IC TS321IDBVR

Bên trong TS321IDBVR có:

• Bộ khuếch đại vi sai đầu vào.

• Tầng khuếch đại điện áp trung gian.

• Tầng xuất ngõ (output stage) rail-to-rail.

• Mạch bù nhiệt và chống dao động.

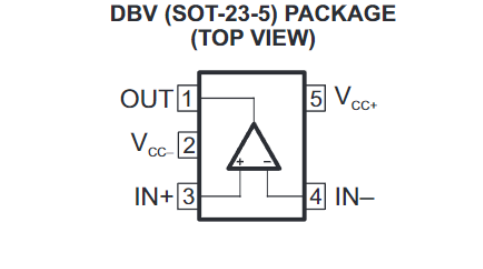

• IC có 5 chân (SOT-23-5):

  1. OUT – Ngõ ra.

  2. V– (GND).

  3. IN+ (ngõ vào thuận).

  4. IN– (ngõ vào đảo).

  5. V+ (nguồn dương).

🔎 3. Thông số kỹ thuật của IC TS321IDBVR

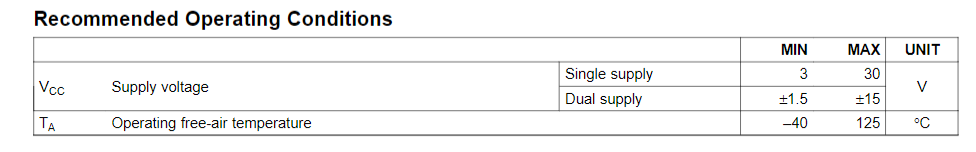

• Điện áp nguồn (Vcc): 3V → 30V (hoặc ±1.5V → ±15V).

• Dòng tiêu thụ (Iq): ~0.7 mA.

• Băng thông (GBW): ~1 MHz.

• Tốc độ Slew rate: ~0.4 V/µs.

• Điện áp offset đầu vào: tối đa 2 mV.

• Dòng ngõ ra: vài chục mA (có thể kéo tải nhẹ).

• Nhiệt độ hoạt động: –40°C → +125°C.

• Đóng gói: SOT-23-5 (TS321IDBVR), cũng có các dạng khác như SO-8, DIP-8.

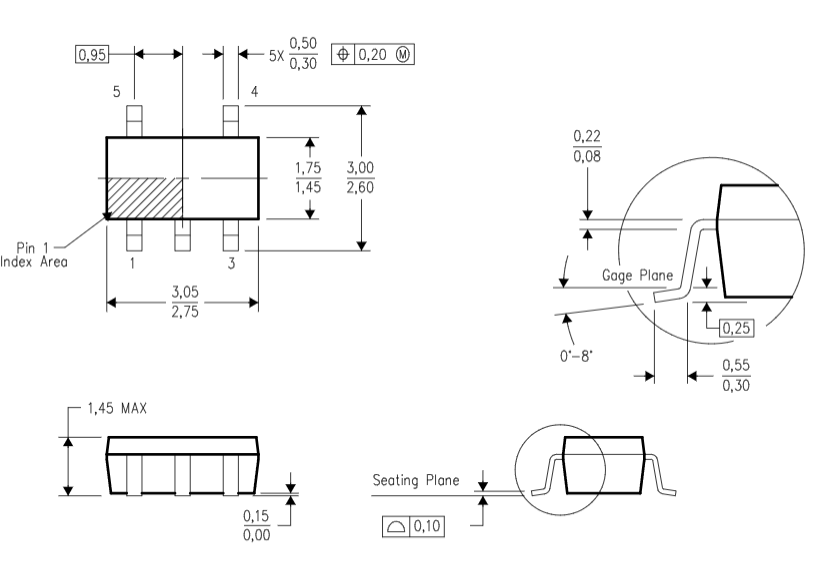

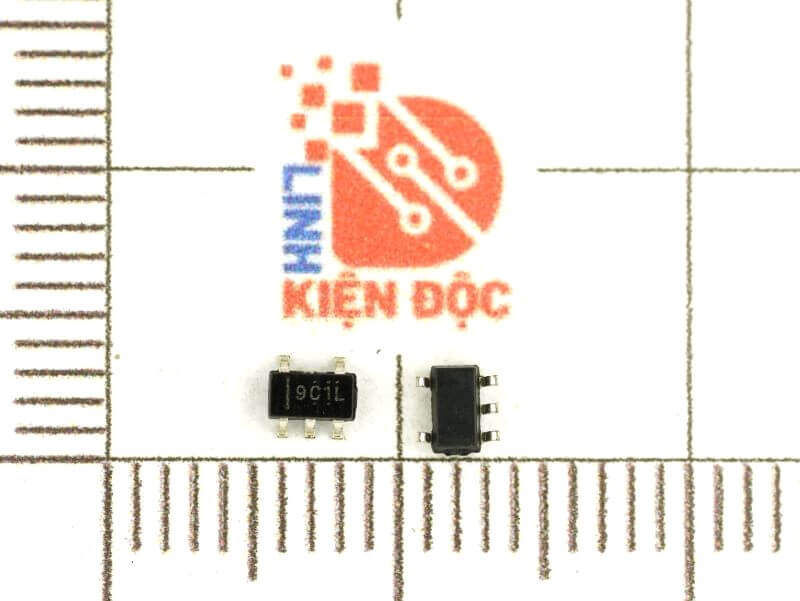

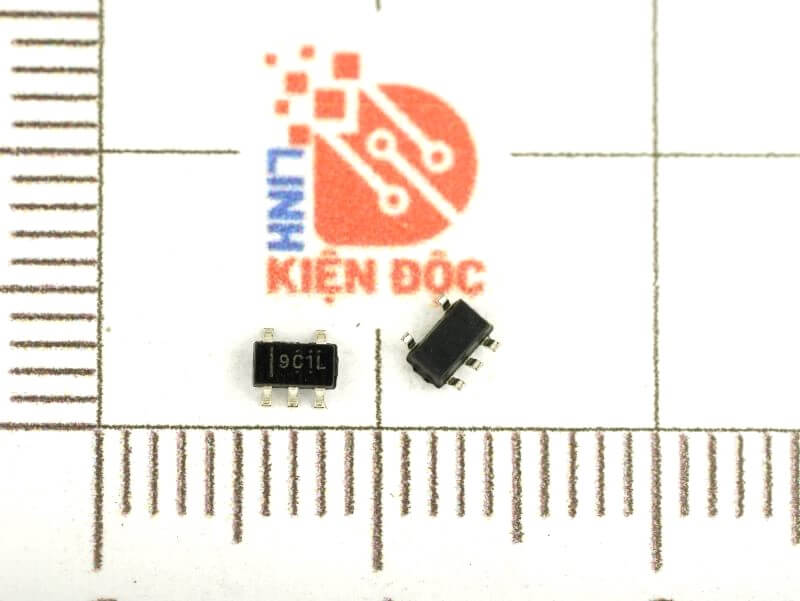

🔎 4. Kích thước của IC TS321IDBVR

• Chiều dài: 2.9 mm

• Chiều rộng: 1.6 mm

• Độ cao: 1.1 mm

• Pitch (khoảng cách chân): 0.95 mm
  👉 Rất nhỏ, chuyên cho mạch SMD.

🔎 5. Chức năng của IC TS321IDBVR

• Khuếch đại tín hiệu điện áp nhỏ.

• So sánh tín hiệu (dùng như comparator đơn giản).

• Làm bộ lọc chủ động, tạo sóng, buffer.

• Thích hợp cho mạch dùng nguồn đơn áp thấp (3V–5V) hoặc nguồn cao (12V, 24V).

🔎 6. Ứng dụng của IC TS321IDBVR

• Mạch khuếch đại tín hiệu cảm biến (nhiệt độ, áp suất, ánh sáng).

• Mạch điều khiển công nghiệp (PLC, biến tần, mạch đo lường).

• Thiết bị y tế, IoT, điện thoại, camera.

• Mạch âm thanh công suất nhỏ.

• Nguồn chuyển đổi (SMPS): dùng để so sánh và hồi tiếp điện áp.

🔎 7. Cách kiểm tra TS321IDBVR

a. Kiểm tra ngoài mạch (khó vì IC nhỏ SMD)

• Đo điện trở giữa V+ và V– → không được chập.

• Đo giữa IN+ và IN– → trở kháng cao.
  👉 Nếu thấy chập → IC hỏng.

b. Kiểm tra trong mạch (cấp nguồn test)

1. Cấp nguồn V+ (5V hoặc 12V), V– nối GND.

2. Nối IN– vào một điện áp chuẩn (ví dụ 2V).

3. Thay đổi điện áp IN+ (1V → 3V).

   • Nếu IN+ < IN– → OUT gần GND.

   • Nếu IN+ > IN– → OUT tiến gần V+.

4. Đo ngõ ra (OUT): nếu không thay đổi → IC lỗi.

👉 Nếu có oscilloscope, có thể đưa tín hiệu sin nhỏ vào IN+ và quan sát khuếch đại tại OUT.

✅ Tóm lại: TS321IDBVR là op-amp đơn, nguồn rộng 3–30V, dòng thấp, đóng gói SOT-23-5, dùng nhiều trong mạch khuếch đại tín hiệu, lọc, so sánh, điều khiển công nghiệp và dân dụng. Kiểm tra bằng cách cấp nguồn và thay đổi tín hiệu vào rồi quan sát ngõ ra.
