H30R120, H30R1202 IGBT 30A 1200V tháo máy

17.000₫

Đã bán: 21

Mã sản phẩm : H30R120

Loại linh kiện: IGBT

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu linh kiện H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy) là transistor lưỡng cực có cổng cách ly (IGBT) được thiết kế cho các mạch công suất vừa và cao. Linh kiện có dòng điện cực đại 30A và điện áp cực đại 1200V, thích hợp cho bộ nguồn, biến tần, điều khiển động cơ, và các ứng dụng công nghiệp. Phiên bản “Tháo Máy” là linh kiện đã được tháo ra từ thiết bị cũ nhưng vẫn có thể sử dụng nếu còn nguyên trạng.

2. Cấu tạo linh kiện H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

Gói: TO-3P hoặc TO-247 (tùy nhà sản xuất)
Chân chính:
- Collector (C): cực thu
- Emitter (E): cực phát
- Gate (G): cổng điều khiển
Tích hợp diode phục hồi nhanh (FRD) giữa Emitter và Collector để giảm tổn thất khi chuyển mạch.
Cấu trúc N-channel silicon, chịu dòng cao và điện áp 1200V.

3. Thông số kỹ thuật H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

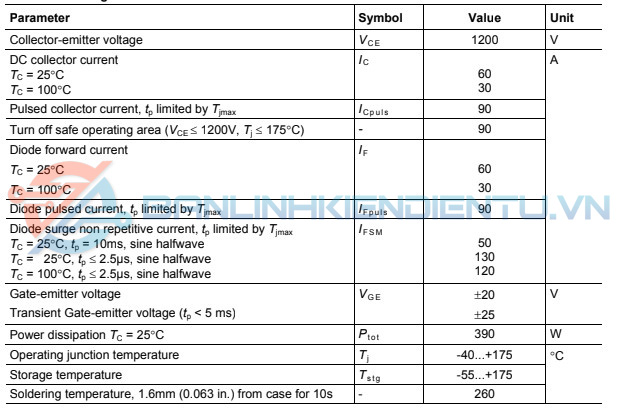

Thong so ki thuat H30R120

Điện áp cực đại $V_CE$ : 1200V
Dòng điện cực đại liên tục $I_C$ : 30A
Dòng xung cực đại $I_C$ (1ms): ~60A
Công suất tiêu tán $P_C$ : ~200–220W
Điện áp Gate-Emitter tối đa $V_GE$ : ±20V
Điện áp bão hòa Collector-Emitter $V_CE(sat)$ : ~2.0–2.5V
Nhiệt độ hoạt động $T_j$ : -55°C đến 150°C
Thời gian chuyển mạch: ~0.1 μs
Trở kháng nhiệt IGBT: ~0.55–0.6°C/W

4. Kiểu chân và chức năng H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

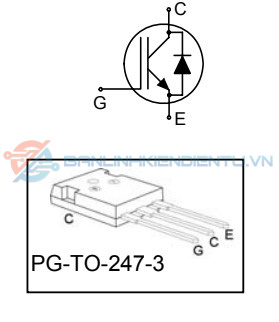

So do chan to 247 3 4

Chân 1 – Collector (C): Nối cực thu với tải
Chân 2 – Emitter (E): Nối cực phát (mass hoặc ngược điện áp)
Chân 3 – Gate (G): Cổng điều khiển tín hiệu

Gate điều khiển dòng giữa Collector và Emitter, cho phép bật/tắt dòng lớn bằng tín hiệu điện áp nhỏ.

5. Chức năng linh kiện H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

Hoạt động như công tắc điện tử
Khi Gate có điện áp dương: transistor dẫn điện, dòng lớn đi qua Collector → Emitter
Khi Gate 0V: transistor ngừng dẫn, dòng điện bị chặn
Điều khiển dòng điện lớn bằng tín hiệu nhỏ, giảm tổn thất và tăng hiệu suất chuyển mạch

6. Ứng dụng H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

Bộ nguồn công suất vừa và cao
Biến tần điều khiển động cơ AC/DC
Bộ nghịch lưu (Inverter) năng lượng tái tạo
Điều khiển động cơ servo và robot công nghiệp
Các mạch công nghiệp cần chuyển mạch nhanh và hiệu suất cao

7. Kích thước H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

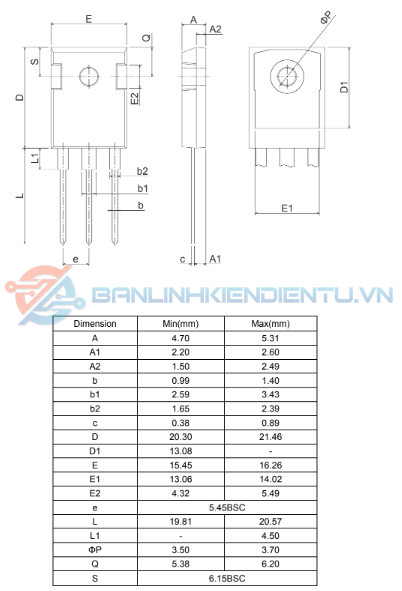

KT TO 247

Gói TO-3P hoặc TO-247: 3 chân + tản nhiệt
Chiều dài: ~22 mm
Chiều rộng: ~20 mm
Chiều cao: ~7 mm (không tính tản nhiệt)
Trọng lượng: ~10–12g

8. Cách đo kiểm tra sống chết H30R120, H30R1202 IGBT 30A 1200V (Tháo Máy)

Đo điện trở giữa các chân:
- Gate → Emitter, Gate → Collector phải rất lớn (vô cùng lớn)
Đo V_CE khi dẫn:
- Cấp điện áp Gate → V_CE < 2.5V
Kiểm tra ngắt:
- Ngắt điện áp Gate → transistor ngừng dẫn
Đo thời gian chuyển mạch:
- Thời gian bật/tắt <1 μs
Nếu kết quả không đạt: linh kiện hỏng, cần thay thế
