FSBB15CH60 – Intelligent Power Module (IPM)

1. Giới thiệu

FSBB15CH60 là một module công suất thông minh (Smart Power Module – SPM) do Fairchild Semiconductor (nay thuộc ON Semiconductor) sản xuất. Module này tích hợp mạch công suất IGBT 3 pha, diode hồi tiếp, mạch driver và mạch bảo vệ trong một package nhỏ gọn. FSBB15CH60 được thiết kế tối ưu cho các ứng dụng biến tần, điều khiển động cơ AC, máy giặt, điều hòa, quạt công nghiệp và các thiết bị gia dụng inverter.

2. Cấu tạo trong

• 6 IGBT công suất: Được bố trí thành cầu 3 pha (3 high-side + 3 low-side).

• Diode hồi tiếp: Nối song song với mỗi IGBT để đảm bảo dòng liên tục khi tắt.

• Mạch driver tích hợp: Điều khiển đóng cắt IGBT, cách ly và bảo vệ gate.

• Mạch bảo vệ:

  • Bảo vệ ngắn mạch (SCP)

  • Bảo vệ quá áp / thấp áp nguồn điều khiển (UVLO)

  • Bảo vệ quá nhiệt (Thermal Shutdown)

• Cảm biến nhiệt độ tích hợp: Xuất tín hiệu để giám sát nhiệt độ module.

3. Thông số kỹ thuật chính

• Điện áp Collector – Emitter tối đa (VCES): 600 V

• Dòng Collector liên tục (IC): 15 A

• Dòng Collector đỉnh (Icp): 30 A (ngắn hạn)

• Điện áp DC link (Vdc): ~400 V định mức, tối đa 450 V

• Điện áp điều khiển Gate – Drive: 15 V (±10%)

• Điện áp cách điện module – tản nhiệt: 2500 Vrms / 1 phút

• Nhiệt độ hoạt động junction (Tj): –40 °C ~ +150 °C

• Nhiệt độ lưu trữ: –40 °C ~ +125 °C

• Tần số chuyển mạch hoạt động: khoảng 1 – 20 kHz

4. Chức năng

• Đóng ngắt và điều khiển động cơ AC 3 pha nhờ mạch IGBT tích hợp.

• Bảo vệ hệ thống nhờ UVLO, SCP và OTP.

• Giảm số linh kiện ngoài nhờ driver tích hợp.

• Xuất tín hiệu lỗi (Fault Output) khi có sự cố.

• Đảm bảo hoạt động an toàn, hiệu suất cao và dễ thiết kế.

5. Ứng dụng

• Biến tần công nghiệp và dân dụng.

• Điều khiển động cơ 3 pha: máy giặt, máy nén lạnh, quạt, bơm nước.

• Điều hòa không khí inverter.

• Bộ nguồn công suất vừa và nhỏ.

• Các hệ thống gia dụng sử dụng điều khiển tốc độ động cơ.

6. Cách kiểm tra

• Kiểm tra diode hồi tiếp: Dùng đồng hồ số thang diode, đo Collector – Emitter.

• Kiểm tra IGBT: Đo điện trở C-E, sau đó kích Gate bằng 15 V để kiểm tra đóng/ngắt.

• Kiểm tra chức năng bảo vệ:

  • Giảm điện áp nguồn điều khiển để thử UVLO.

  • Tạo dòng vượt quá giới hạn để kiểm tra SCP.

  • Gia nhiệt module để quan sát bảo vệ OTP.

• Kiểm tra thực tế: Cấp tải nhỏ và nguồn áp thấp để chạy thử module.

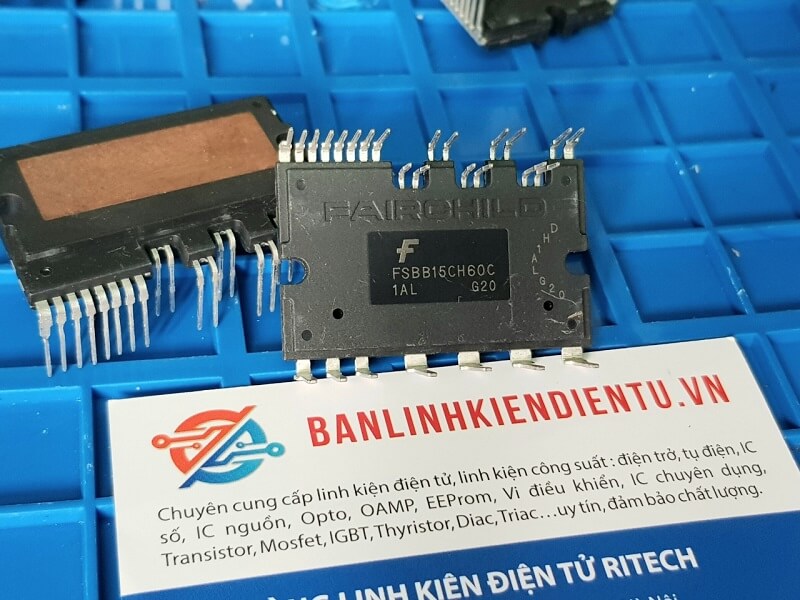

7. Kích thước và cách đóng gói

• Package: Dạng SPM27 (Smart Power Module 27-pin), gắn qua lỗ (DIP type).

• Kích thước chuẩn: khoảng 79 mm × 31 mm × 8 mm.

• Đóng gói: Vỏ nhựa cách điện, mặt dưới gắn tản nhiệt bằng đế kim loại phẳng.

• Chân cắm DIP 27 pin: Sắp xếp theo hàng kép, dễ lắp đặt trên PCB.
