Diode zenner 1N5232B 0.5W 5.6V DO-35

270₫

Mã sản phẩm: 1N5232B

Loại linh kiện: Diode Zener

Kiểu chân : DO-35

Công suất: 0.5W

Điện áp ổn áp : 5.6V

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: B6-4

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🧩 1. Giới thiệu – Diode Zener 1N5232 0.5W 5.6V DO-35

1N5232 là diode Zener ổn áp công suất 0.5W, điện áp danh định 5.6V, thuộc họ 1N5221–1N5281, được sử dụng rộng rãi trong các mạch ổn định điện áp, nguồn tham chiếu, mạch bảo vệ quá áp và mạch logic điện áp thấp.

Đây là loại diode có độ ổn định cao, công suất nhỏ gọn, thích hợp cho các mạch nguồn 5V và mạch tín hiệu điều khiển.

Đặc điểm nổi bật:

Ổn định điện áp tại 5.6V ±5%.
Công suất 0.5W, độ tin cậy cao.
Vỏ thủy tinh DO-35, bền, chống ẩm và dễ hàn.
Thích hợp cho mạch điện tử dân dụng và công nghiệp.

diode 0.5w 5 2

⚙️ 2. Cấu tạo – Diode Zener 1N5232

Cấu tạo gồm một mối nối P–N pha tạp đặc biệt, cho phép dẫn dòng khi phân cực ngược đạt điện áp Zener (V<sub>Z</sub>).
Khi đó, điện áp hai đầu diode duy trì ổn định gần như không đổi dù dòng tải biến thiên.
Vỏ DO-35 bằng thủy tinh bảo vệ phần bán dẫn bên trong, đảm bảo tuổi thọ cao và độ ổn định nhiệt.

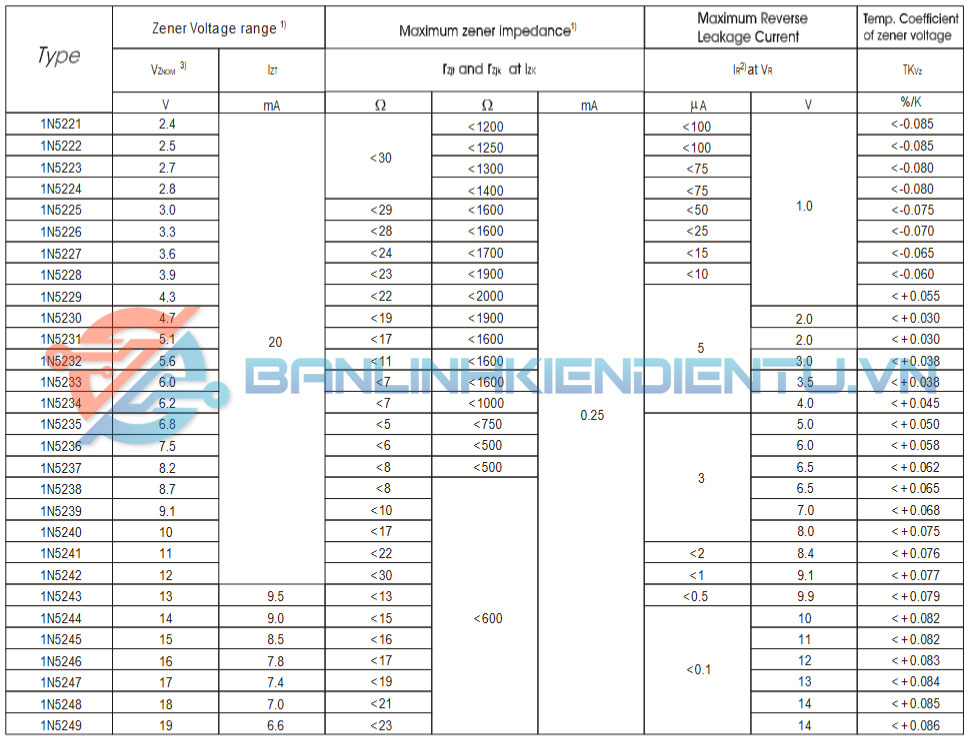

📊 3. Thông số kỹ thuật – Diode Zener 1N5232

thong so ky thuat 1N5221 21 49 11

Thông số	Ký hiệu	Giá trị
Điện áp Zener danh định	Vz	5.6 V
Dòng kiểm tra danh định	IzT	20 mA
Điện trở động Zener	ZzT	11 Ω
Dòng rò ngược (VR = 2V)	IR	≤5 µA
Dòng ngược cực đại	IZM	45 mA
Công suất tiêu tán tối đa	Ptot	500 mW
Hệ số nhiệt áp Zener	αVz	+2 mV/°C
Dải nhiệt độ hoạt động	T	-65°C → +200°C
Nhiệt độ mối nối tối đa	Tj	175°C
Sai số điện áp	±5% (loại B)
Dạng vỏ	DO-35 (Axial Glass)

📍 4. Kiểu chân và chức năng – Diode Zener 1N5232

Chân	Ký hiệu	Chức năng
1	A (Anode)	Cực dương – thường nối về GND trong mạch ổn áp.
2	K (Cathode)	Cực âm – nối về nguồn dương hoặc điểm cần ổn áp.

⚡ 5. Chức năng linh kiện – Diode Zener 1N5232

Ổn định điện áp 5.6V cho mạch nguồn hoặc tín hiệu logic.
Làm nguồn tham chiếu điện áp chính xác trong mạch đo, ADC/DAC, op-amp.
Bảo vệ linh kiện bán dẫn (IC, transistor, cảm biến) khỏi xung áp hoặc quá áp.
Giới hạn điện áp đầu vào cho vi điều khiển hoặc cổng logic TTL.
Ổn định điện áp bias (phân cực) trong mạch khuếch đại.

Nguyên lý hoạt động:
Khi phân cực ngược, nếu điện áp đạt khoảng 5.6V, diode bắt đầu dẫn dòng và giữ điện áp ổn định ở mức đó. Điện áp này ít thay đổi dù dòng qua diode tăng.

🔌 6. Ứng dụng – Diode Zener 1N5232 5.6V

Mạch ổn áp 5.6V cho hệ thống logic 5V.
Nguồn tham chiếu trong mạch khuếch đại hoặc so sánh điện áp.
Bảo vệ cổng I/O của vi điều khiển, PLC, cảm biến.
Mạch chống xung áp trong bộ nguồn xung hoặc relay.
Mạch giới hạn điện áp trong thiết bị đo hoặc điều khiển tự động.

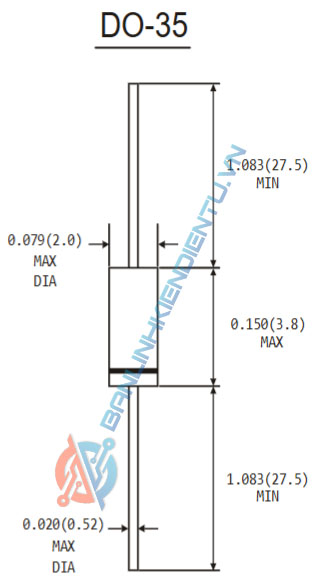

📏 7. Kích thước – Diode Zener 1N5232 (DO-35)

do 35 3.8mm 11

Thông số	Kích thước (mm)
Chiều dài thân	4.0 ± 0.2
Đường kính thân	1.9 ± 0.1
Chiều dài tổng (gồm chân)	25.4 ± 1.0
Đường kính chân	0.5 ± 0.05
Trọng lượng	≈0.13 g

Vỏ DO-35 nhỏ gọn, bền, dễ hàn, thích hợp cho mạch thủ công và PCB.

🔧 8. Cách đo kiểm tra sống chết – Diode Zener 1N5232

🔹 Cách 1: Dùng đồng hồ vạn năng (thang Diode)

Que đỏ → Anode (A), Que đen → Cathode (K):
→ Hiển thị điện áp thuận khoảng 0.6–0.8V → Diode tốt.
Đảo chiều đo:
→ Hiển thị OL hoặc ∞ → bình thường.
→ Nếu dẫn cả hai chiều → bị chập.
→ Nếu không dẫn chiều nào → bị đứt.

🔹 Cách 2: Kiểm tra điện áp Zener thực tế (phân cực ngược)

Chuẩn bị:

Nguồn DC điều chỉnh 0–10V.
Điện trở hạn dòng 470Ω–1kΩ.
Đồng hồ đo điện áp DC.

Thao tác:

Nối Cathode (K) về cực dương nguồn, Anode (A) về GND.
Tăng điện áp nguồn lên >6V.
Đo điện áp hai đầu diode:
- Ổn định khoảng 5.6V → Diode tốt.
- Không dẫn → Đứt.
- Dẫn ở điện áp thấp (<4V) → Rò hoặc hỏng.
