Diode Zener 1W 82V 1N4762A DO-41G

2.160₫

Đã bán: 30

Mã sản phẩm: 1N4762A

Loại linh kiện: Diode Zener

Công suất: 1W

Điện áp ổn áp : 82V

Tình trạng: Mới

Tình trạng: Còn hàng

Vị trí: 49-04

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🧩 1. Giới thiệu chung – Diode Zener 1W 82V 1N4762A DO-41G

Diode Zener 1N4762A là loại diode ổn áp công suất 1W với điện áp danh định 82V, thuộc họ Zener công suất trung bình (series 1N4728A – 1N4764A).
Đây là linh kiện ổn áp điện áp cao, dùng phổ biến trong mạch nguồn DC, mạch tham chiếu điện áp, bảo vệ quá áp và các thiết bị công nghiệp yêu cầu ổn định điện áp cao.

Khi phân cực ngược đạt đến điện áp đánh thủng 82V, diode sẽ dẫn ổn định và duy trì điện áp không đổi, bất chấp biến thiên dòng điện trong phạm vi cho phép.
Với công suất định mức 1W, 1N4762A có độ bền cao, thích hợp cho mạch điện tử công suất vừa đến cao.

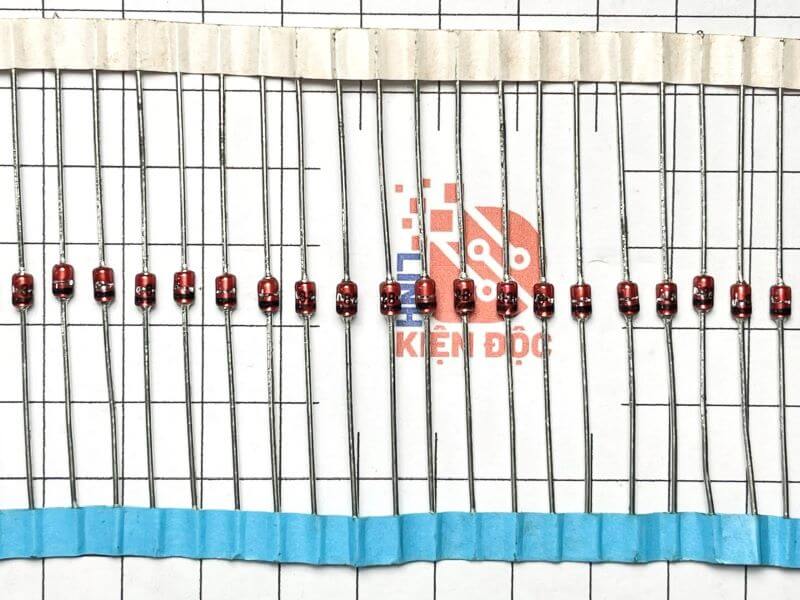

82V

⚙️ 2. Cấu tạo – Diode Zener 1W 82V 1N4762A DO-41G

Cấu trúc vật lý:

Diode gồm một mối tiếp giáp P–N được pha tạp chuyên dụng để đạt điện áp Zener ổn định ở 82V.
Lớp vỏ ngoài bằng thủy tinh hoặc epoxy cách điện, chuẩn DO-41G, giúp chống ẩm, chịu nhiệt và bảo vệ cơ học tốt.
Hai chân làm bằng dây đồng mạ thiếc, dễ hàn, phù hợp mạch xuyên lỗ (axial leaded).

Nguyên lý hoạt động:

Khi phân cực ngược nhỏ hơn 82V → diode gần như không dẫn điện.
Khi điện áp đạt đến 82V → diode vào vùng đánh thủng ổn định, điện áp duy trì không đổi ở 82V.
Cơ chế này giúp diode hoạt động như nguồn điện áp chuẩn hoặc phần tử bảo vệ điện áp cao.

📊 3. Thông số kỹ thuật – Diode Zener 1W 82V 1N4762A DO-41G

thong so ky thuat 1N4751A 1

Thông số	Ký hiệu	Giá trị	Ghi chú
Điện áp Zener danh định	Vz	82 V	Đo tại dòng Iz = 3.0 mA
Công suất tiêu tán cực đại	Pz(max)	1 W	Ở 25°C
Dòng Zener test	Iz(test)	3.0 mA	Dòng danh định
Điện trở động Zener (max)	Rz	150 Ω	Ở Iz test
Dòng rò ngược cực đại	Ir	1 µA @ Vr = 60.7V	Khi chưa đạt vùng đánh thủng
Dòng Zener tối đa an toàn	Izm	≈ 12.2 mA	Pz = Vz × Izm
Hệ số nhiệt độ điện áp	αVz	+0.09 %/°C	Ổn định nhiệt tốt
Nhiệt độ mối nối tối đa	Tj	-65°C → +200°C
Kiểu vỏ	DO-41G	Dạng thủy tinh hoặc epoxy
Cực tính	Anode – Cathode	Cathode có vạch màu

🔌 4. Kiểu chân và ký hiệu trên vỏ – Diode Zener 1W 82V 1N4762A DO-41G

Ký hiệu trên thân diode: “1N4762A” hoặc “4762A”.
Vạch màu (trắng, đen hoặc bạc) ở một đầu thể hiện cực Cathode (–).
Đầu còn lại là Anode (+).

Lưu ý khi lắp đặt:

Cần xác định đúng cực tính trước khi hàn.
Không hàn ở nhiệt độ cao hơn 350°C quá 3 giây.
Nên để diode cách mặt bo mạch 0.5–1mm để giảm ảnh hưởng nhiệt.

🧠 5. Chức năng và nguyên lý hoạt động – Diode Zener 1W 82V 1N4762A DO-41G

Phân cực thuận:

Diode dẫn điện như diode thông thường, sụt áp khoảng 0.7V.

Phân cực ngược:

Khi điện áp ngược dưới 82V → dòng rò nhỏ.
Khi đạt 82V → diode vào vùng đánh thủng Zener, điện áp được giữ ổn định ở 82V, bất kể dòng điện thay đổi trong giới hạn cho phép.

Chức năng chính:

Ổn định điện áp 82V trong mạch nguồn DC hoặc mạch điều khiển.
Làm nguồn điện áp tham chiếu trong các mạch đo và điều khiển công nghiệp.
Bảo vệ quá áp cho transistor, IC và cảm biến.
Giới hạn biên độ tín hiệu trong mạch khuếch đại.
Ổn định điện áp bias cho transistor công suất hoặc tầng khuếch đại.

💡 6. Ứng dụng thực tế – Diode Zener 1W 82V 1N4762A DO-41G

Ứng dụng	Vai trò của 1N4762A
Mạch ổn áp tuyến tính	Giữ điện áp cố định 82V khi điện áp đầu vào dao động.
Nguồn tham chiếu điện áp	Cung cấp mức điện áp chuẩn 82V cho mạch đo lường, điều khiển.
Bảo vệ quá áp	Khi điện áp vượt 82V, diode dẫn dòng để bảo vệ thiết bị tải.
Giới hạn điện áp tín hiệu	Giữ biên độ tín hiệu ở mức an toàn trong mạch đo hoặc điều khiển.
Ổn định bias transistor	Duy trì điện áp phân cực ổn định, đảm bảo hoạt động chính xác.

📏 7. Kích thước vật lý – Diode Zener 1W 82V 1N4762A DO-41G

do 41g 1

Ký hiệu	Kích thước (mm)	Ghi chú
Chiều dài thân	4.0 – 5.2 mm	Vỏ thủy tinh hoặc epoxy
Đường kính thân	2.0 – 2.7 mm	Theo chuẩn DO-41G
Chiều dài mỗi chân	25 ± 2 mm	Dây đồng mạ thiếc
Tổng chiều dài linh kiện	Khoảng 55 mm	Dạng xuyên lỗ (axial leaded)

Đặc điểm:

Vỏ DO-41G nhỏ gọn, chịu nhiệt và bền cơ học cao.
Phù hợp cho mạch nguồn điện áp cao, thiết bị đo lường hoặc bộ bảo vệ công nghiệp.
Dễ lắp đặt, tản nhiệt tốt, độ tin cậy cao.

🧪 8. Cách đo và kiểm tra diode – Diode Zener 1W 82V 1N4762A DO-41G

A. Dụng cụ cần thiết

Đồng hồ vạn năng (Digital Multimeter).
Điện trở hạn dòng 1kΩ–2kΩ (1W) nếu kiểm tra với nguồn DC.

B. Kiểm tra cơ bản bằng đồng hồ vạn năng

Chuyển đồng hồ sang thang đo diode.
Đo thuận:
- Que đỏ → Anode, que đen → Cathode → hiển thị 0.6–0.8V → diode tốt.
Đo ngược:
- Đảo que đo → hiển thị OL (vô cực) → diode bình thường.

Nếu cả hai chiều đều dẫn → diode chập.
Nếu cả hai chiều đều OL → diode đứt.

C. Lưu ý khi kiểm tra và sử dụng

Luôn dùng điện trở hạn dòng khi kiểm tra với nguồn ngoài.
Không để diode hoạt động vượt quá công suất 1W.
Trong mạch ổn áp, chọn R hạn dòng phù hợp để diode hoạt động ổn định tại vùng 82V.
Nên kiểm tra điện áp Zener thực tế khi sử dụng trong mạch yêu cầu độ chính xác cao.
