1SMB5913B kí hiệu 913B Diode Zenner SMD 3.3V 3W DO-214AA

3.240₫

Mã sản phẩm : 1SMB5913B

Kí hiệu: 913B

Loại linh kiện: Diode Zenner

Công suất: 3w

Điện áp 3.3V

Kiểu chân: DO-214AA

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: Khay 1

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

1. Giới thiệu linh kiện Diode Zener 1SMB5913B (913B)

1SMB5913B (hoặc ký hiệu trên thân là 913B) là diode zener ổn áp công suất 3W, loại SMD (Surface Mount Device), đóng gói chuẩn DO-214AA (SMB).
Linh kiện được sử dụng để ổn định điện áp, bảo vệ mạch điện khỏi quá áp và làm nguồn tham chiếu điện áp ổn định trong các mạch công suất hoặc tín hiệu.

Điện áp zener danh định: 3.3V
Công suất tiêu tán tối đa: 3W
Kiểu lắp: Dán bề mặt (SMD)
Hãng sản xuất phổ biến: ON Semiconductor, Vishay, Diodes Inc., Littelfuse, v.v.

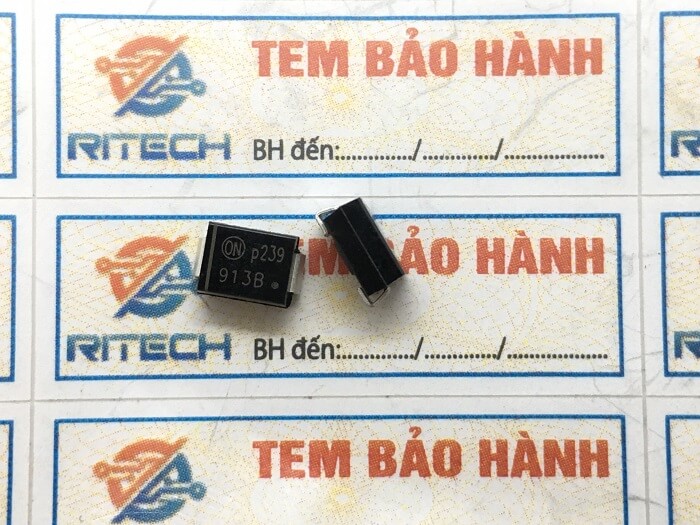

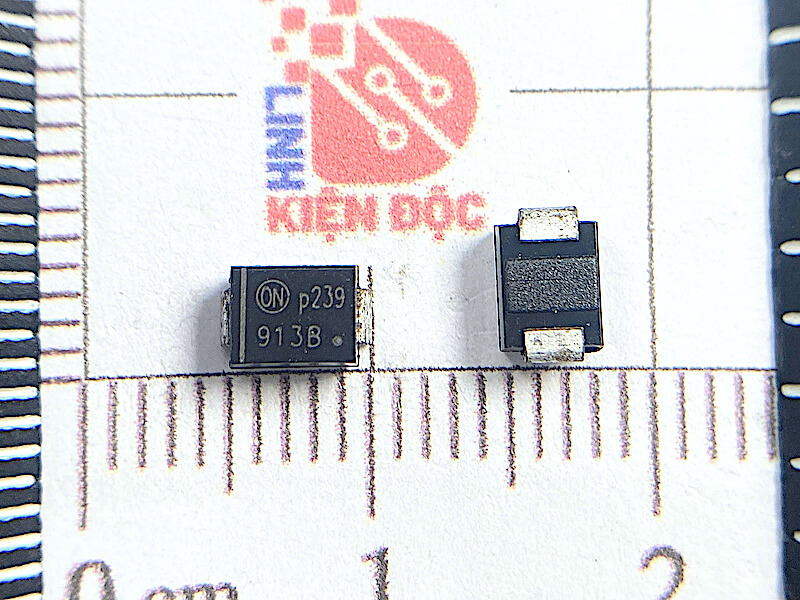

1SMB5913B 913B

2. Cấu tạo của linh kiện Diode Zener 1SMB5913B

Cấu tạo của 1SMB5913B gồm:

Mối tiếp giáp p–n đặc biệt tạo hiệu ứng zener (hoặc avalanche) để giữ điện áp ổn định khi phân cực ngược.
Lớp vỏ SMD DO-214AA bằng nhựa epoxy chịu nhiệt, bảo vệ chip diode khỏi môi trường ẩm và cơ học.
Hai điện cực kim loại mạ thiếc để hàn trực tiếp lên mạch in (PCB).
Bên trong có lớp cách điện thủy tinh (Glass passivation) nhằm tăng độ ổn định và tuổi thọ hoạt động.

3. Sơ đồ chân và ký hiệu của linh kiện Diode Zener 1SMB5913B

Dạng đóng gói: DO-214AA (SMB) – 2 chân SMD

Ký hiệu	Chức năng
Cathode (K)	Cực âm – thường có vạch trắng đánh dấu
Anode (A)	Cực dương – phía không có vạch

Khi phân cực thuận: hoạt động như diode thường.
Khi phân cực ngược: điện áp được kẹp cố định tại 3.3V.

4. Thông số kỹ thuật của linh kiện Diode Zener 1SMB5913B

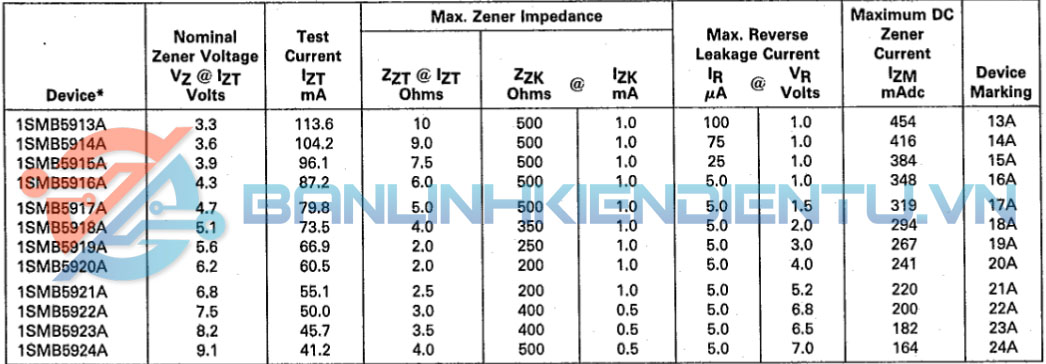

thong so ky thuat 1SMB5913B 13 24

Thông số	Giá trị định danh
Mã linh kiện	1SMB5913B
Ký hiệu trên thân	913B
Loại linh kiện	Diode Zener ổn áp
Dạng gói	DO-214AA (SMB) – SMD
Điện áp Zener (V<sub>Z</sub>)	3.3 V
Dòng thử nghiệm (I<sub>Z</sub> test)	76 mA
Dòng rò ngược (I<sub>R</sub>)	100 µA tại 1V
Công suất tiêu tán (P<sub>tot</sub>)	3 W (ở 25°C)
Điện trở động (Z<sub>zt</sub>)	10 Ω (max)
Nhiệt độ hoạt động	–65°C đến +150°C
Hệ số nhiệt độ điện áp	+5 mV/°C (xấp xỉ)
Dòng cực đại liên tục	1 A
Điện áp đỉnh nghịch tối đa	100 V
Độ ổn định điện áp	±5%

5. Chức năng của linh kiện Diode Zener 1SMB5913B

Diode zener 1SMB5913B có các chức năng chính sau:

Ổn định điện áp: Giữ mức điện áp cố định 3.3V tại tải dù nguồn dao động.
Bảo vệ quá áp: Hạn chế điện áp ngược gây hại cho IC, transistor hoặc cổng MOSFET.
Nguồn tham chiếu: Tạo mức điện áp chuẩn cho mạch so sánh, ADC hoặc bộ ổn áp tuyến tính.
Hấp thụ xung điện: Giảm đột biến điện áp trong mạch nguồn xung hoặc mạch điều khiển.
Bảo vệ mạch logic: Dùng làm mạch clamp để giới hạn điện áp logic đầu vào.

6. Ứng dụng của linh kiện Diode Zener 1SMB5913B

Linh kiện 1SMB5913B được sử dụng phổ biến trong:

Mạch nguồn ổn áp tuyến tính (Linear regulator).
Mạch bảo vệ IC trong thiết bị số, cảm biến, MCU.
Bộ nguồn xung (SMPS) và biến tần.
Bộ sạc, adapter, thiết bị viễn thông, nguồn LED.
Mạch bảo vệ cổng IGBT, MOSFET, relay coil.

Với công suất 3W, linh kiện này phù hợp cho mạch nguồn trung bình và ứng dụng chịu xung cao.

7. Kích thước cơ khí của linh kiện Diode Zener 1SMB5913B

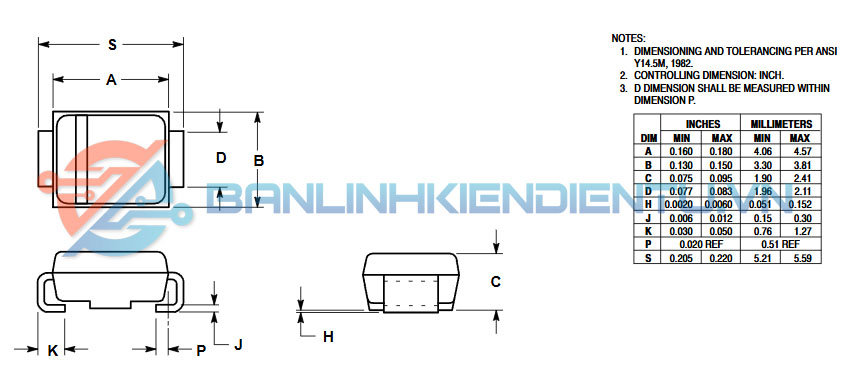

do 214aa

Thông số cơ khí	Kích thước (mm)
Chiều dài tổng thể	4.57 – 4.83
Chiều rộng tổng thể	3.30 – 3.60
Chiều cao tổng thể	2.13 – 2.44
Chiều dài chân hàn	0.76 – 1.52
Kiểu vỏ	DO-214AA (SMB)
Trọng lượng	Khoảng 0.1 g
Vật liệu vỏ	Nhựa epoxy chịu nhiệt, chống ẩm
Kiểu lắp đặt	Dán bề mặt (SMD, hàn reflow hoặc wave)

8. Cách đo kiểm tra và đánh giá tình trạng linh kiện Diode Zener 1SMB5913B

Dụng cụ: Đồng hồ vạn năng số và nguồn DC có giới hạn dòng.

Bước 1: Kiểm tra bằng đồng hồ vạn năng

Ở thang đo diode:
- Đặt que đỏ vào Anode (A), que đen vào Cathode (K) → hiển thị khoảng 0.6–0.8 V (phân cực thuận).
- Đảo chiều → hiển thị OL (hở mạch) (phân cực ngược).

Bước 2: Kiểm tra điện áp Zener

Dùng nguồn DC có giới hạn dòng 100–200 mA.
Nối cực âm nguồn → Cathode, cực dương nguồn → Anode (phân cực ngược).
Đo điện áp trên diode, nếu giá trị ổn định quanh 3.3V ±5%, linh kiện còn tốt.

Nếu điện áp nhỏ hơn nhiều (<2.5V) hoặc lớn bất thường (>3.8V), diode bị hỏng hoặc suy yếu.
