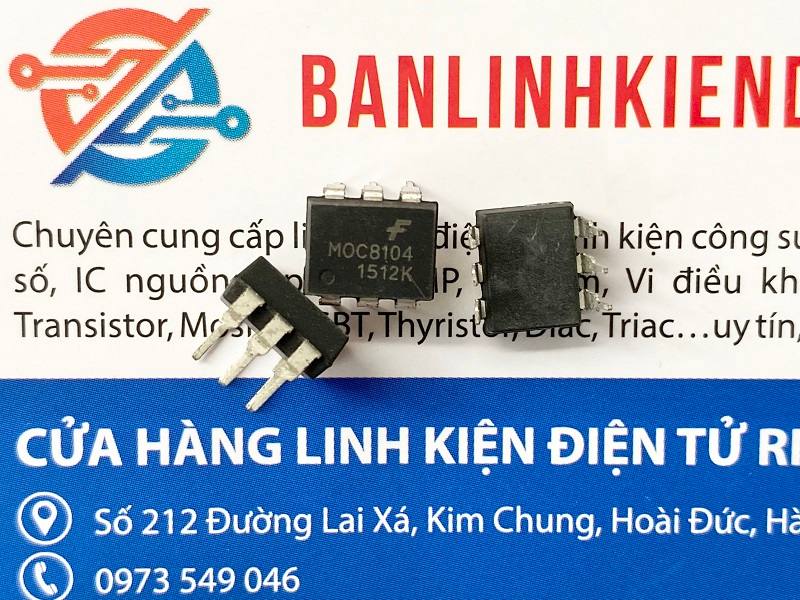

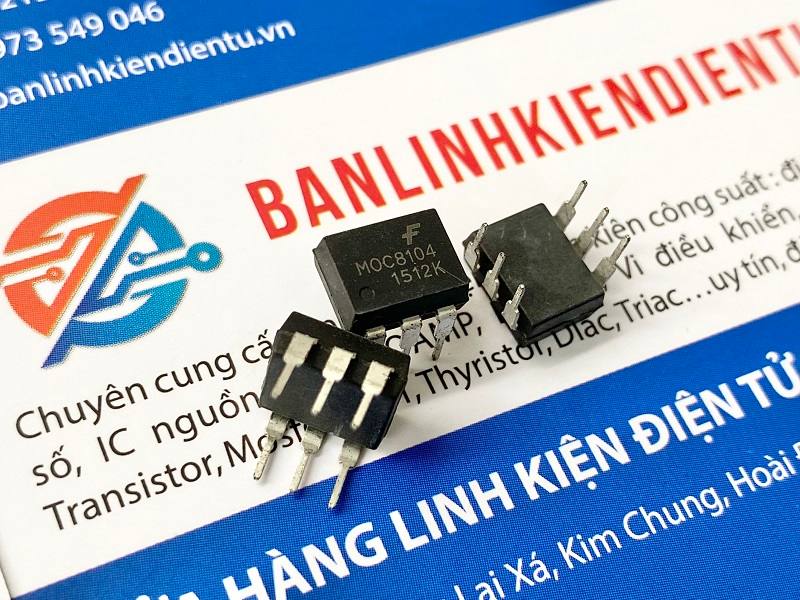

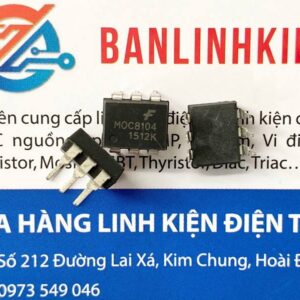

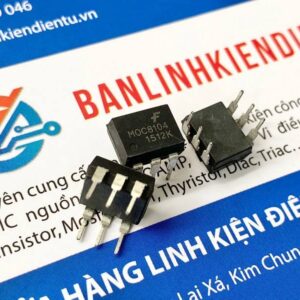

1. Giới thiệu linh kiện MOC8104
MOC8104 là bộ cách ly quang (Optocoupler) do Fairchild / ON Semiconductor / Vishay / Lite-On sản xuất.
Linh kiện này được dùng để truyền tín hiệu điện giữa hai mạch có điện áp khác nhau mà không cần kết nối điện trực tiếp, nhờ sử dụng ánh sáng hồng ngoại để cách ly.
Đây là loại Opto Transistor Output, có đầu ra là phototransistor và đầu vào là LED hồng ngoại, hoạt động ổn định và cách ly điện áp cao lên đến 7500 Vrms.
MOC8104 thường được ứng dụng trong mạch cách ly tín hiệu điều khiển, bảo vệ vi điều khiển, PLC, nguồn xung, thiết bị công nghiệp và dân dụng.

2. Cấu tạo linh kiện MOC8104
Bên trong MOC8104 gồm hai phần chính:
-
Phần phát (Input Side):
-
Gồm một LED hồng ngoại (Infrared LED).
-
Khi có dòng điện chạy qua LED, ánh sáng hồng ngoại được phát ra.
-
-
Phần thu (Output Side):
-
Là một phototransistor nhạy sáng, nhận tín hiệu ánh sáng từ LED.
-
Khi LED sáng, phototransistor dẫn điện giữa cực Collector (C) và Emitter (E).
-
Khi LED tắt, phototransistor ngắt dẫn → đầu ra ở trạng thái hở.
-
Giữa hai phần phát và thu là lớp cách điện quang học bằng vật liệu nhựa trong suốt, giúp đảm bảo cách ly hoàn toàn về điện áp giữa mạch điều khiển và mạch tải.

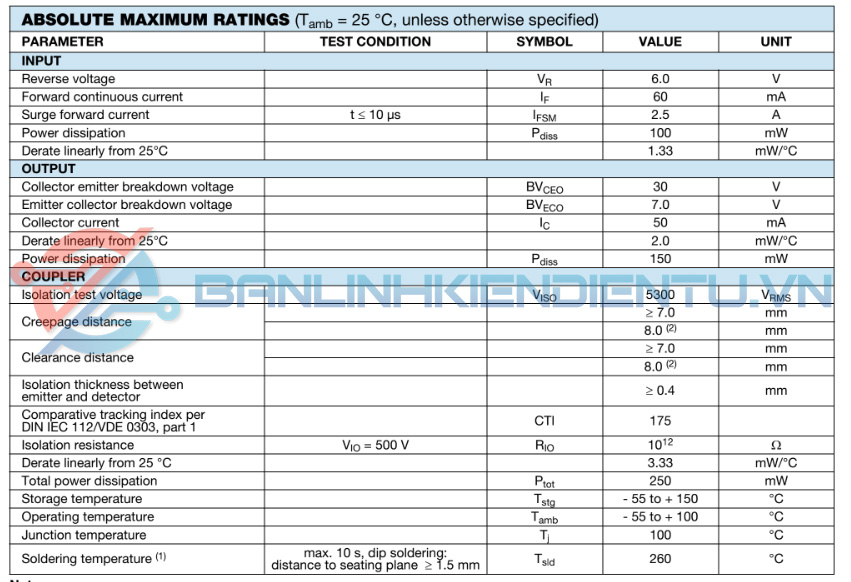

3. Thông số kỹ thuật linh kiện MOC8104

| Thông số | Giá trị điển hình |
|---|---|
| Điện áp cách ly tối đa (RMS Isolation Voltage) | 7500 Vrms |
| Dòng LED tối đa (IF max) | 60 mA |
| Dòng LED hoạt động danh định (IF) | 10 – 20 mA |
| Điện áp LED thuận (VF) | 1.2 – 1.4 V |
| Điện áp LED ngược (VR) | 6 V |
| Điện áp cực C–E tối đa (VCEO) | 70 V |
| Dòng Collector tối đa (IC) | 50 mA |
| Điện áp C–E bão hòa (VCEsat) | 0.2 V (ở IC = 1 mA) |
| Hệ số truyền dòng (CTR) | 100% – 320% |
| Nhiệt độ hoạt động | –40 °C → +100 °C |
| Dạng vỏ | DIP-6, xuyên lỗ (Dual Inline Package) |

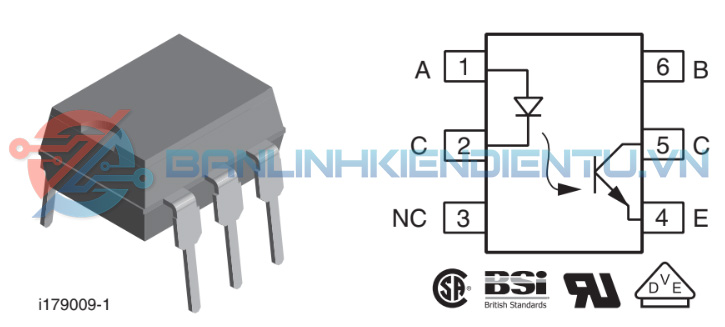

4. Kiểu chân và chức năng của MOC8104

| Số chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | A (Anode) | Cực dương của LED hồng ngoại |
| 2 | C (Cathode) | Cực âm của LED hồng ngoại |
| 3 | NC | Không kết nối |
| 4 | E (Emitter) | Cực phát của phototransistor |
| 5 | C (Collector) | Cực thu của phototransistor |
| 6 | B (Base) | Cực gốc của phototransistor (thường để hở hoặc dùng tinh chỉnh CTR) |

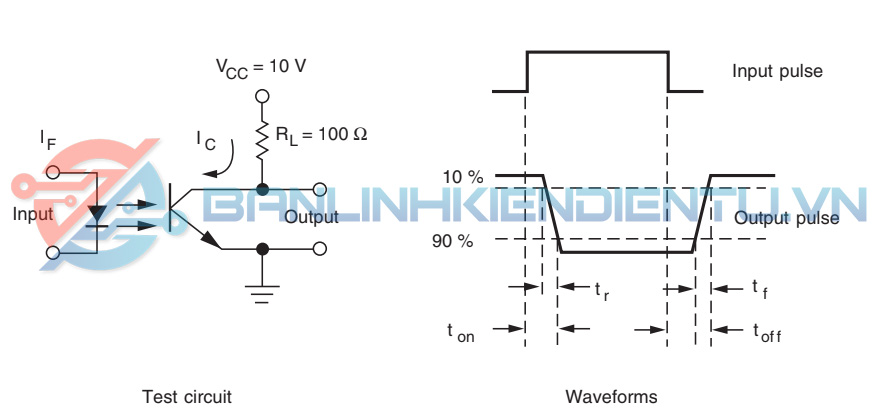

Nguyên lý hoạt động:
-
Khi có dòng chạy qua chân 1–2, LED phát sáng → ánh sáng truyền sang transistor.
-
Transistor (chân 5–4) chuyển sang trạng thái dẫn, cho phép dòng đi qua → tạo tín hiệu đầu ra.
-
Khi ngắt dòng LED, transistor tắt → ngắt tín hiệu đầu ra.
Cách ly quang học đảm bảo tín hiệu được truyền mà không có sự nối điện trực tiếp giữa hai phần mạch.
5. Chức năng của MOC8104
-
Cách ly tín hiệu điều khiển: Truyền tín hiệu từ mạch logic (3.3 V – 5 V) sang mạch công suất mà không gây ảnh hưởng lẫn nhau.
-
Bảo vệ mạch điều khiển: Chống xung điện áp cao, nhiễu hoặc sét lan truyền từ tải.
-
Truyền tín hiệu ổn định: Nhờ CTR cao, đáp ứng nhanh, nhiễu thấp.
-
Chuyển mức tín hiệu an toàn: Dễ dàng giao tiếp giữa các hệ thống có điện áp khác nhau (VD: 5V → 24V).
-
Tạo cách ly trong mạch đo lường hoặc phản hồi.
6. Ứng dụng linh kiện MOC8104
MOC8104 được sử dụng rộng rãi trong nhiều mạch điện tử:
-
Cách ly đầu ra cho vi điều khiển, PLC, bộ vi xử lý.
-
Điều khiển rơ-le, transistor hoặc MOSFET công suất.
-
Mạch phản hồi trong nguồn xung (SMPS, inverter).
-
Thiết bị đo lường, điều khiển tự động hóa.
-
Truyền tín hiệu trong môi trường công nghiệp nhiễu cao.
-
Cách ly tín hiệu giữa các mạch logic và công suất AC/DC.

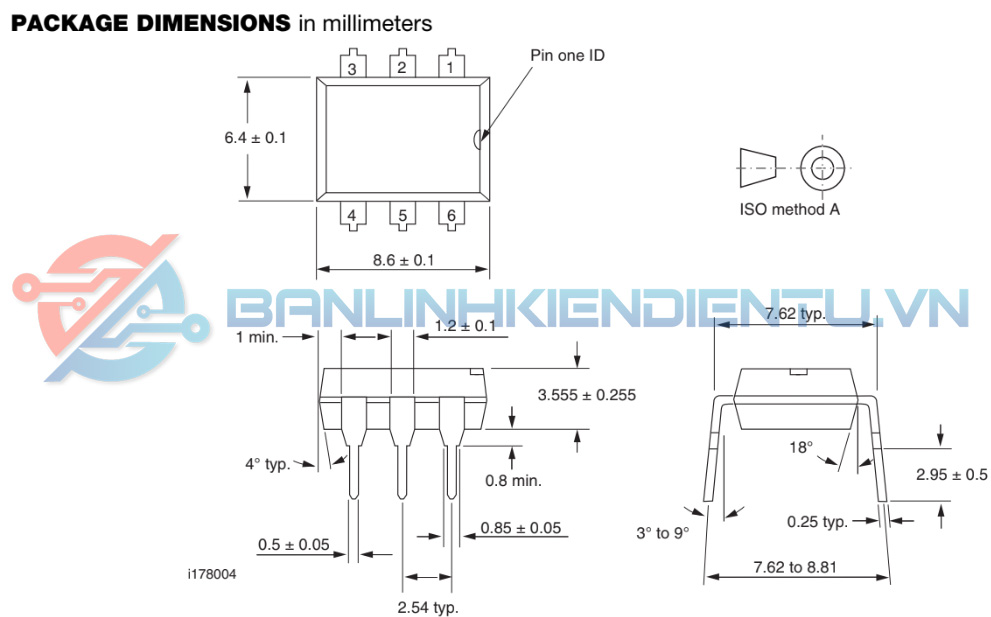

7. Kích thước linh kiện MOC8104

Kiểu gói: DIP-6 xuyên lỗ
| Kích thước | Giá trị |
|---|---|
| Chiều dài thân | 7.3 mm |
| Chiều rộng thân | 6.4 mm |
| Chiều cao | 3.5 mm |
| Khoảng cách hàng chân | 7.62 mm |
| Bước chân | 2.54 mm |
| Chiều dài chân | 3.0 mm (trung bình) |
Vỏ bằng nhựa đen epoxy, chịu nhiệt, dễ hàn, tương thích bo mạch chuẩn công nghiệp.
8. Cách đo kiểm tra sống/chết MOC8104

Dụng cụ cần:
-
Đồng hồ vạn năng có thang đo diode.
-
Nguồn DC 5V.
-
Điện trở hạn dòng 330–470Ω.
Bước 1: Kiểm tra LED hồng ngoại
-
Dùng thang đo diode.
-
Que đỏ vào chân 1 (Anode), que đen vào chân 2 (Cathode).
-
Nếu hiển thị điện áp rơi 1.1–1.3 V → LED còn tốt.
-
Nếu không hiển thị hoặc 0 V → LED hỏng.
Bước 2: Kiểm tra phần thu (transistor)
-
Cấp nguồn 5V qua điện trở 330Ω tới LED (chân 1–2).
-
Dùng đồng hồ đo điện trở giữa chân 5 (Collector) và chân 4 (Emitter).
-
Khi LED sáng → transistor dẫn → điện trở giảm mạnh (≈ vài trăm Ω).
-
Khi LED tắt → transistor ngắt → điện trở tăng cao (>1 MΩ).
-
-
Nếu không thay đổi → transistor hỏng.
Bước 3: Kiểm tra rò điện
-
Không cấp nguồn cho LED.
-
Đo giữa chân 5 và 4.
-
Nếu điện trở thấp → transistor bị rò, linh kiện hỏng.
