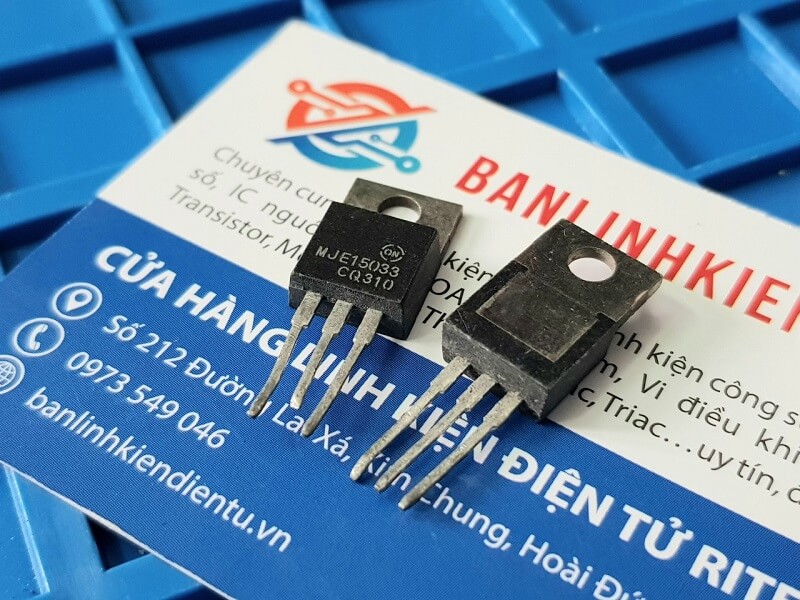

MJE15033G, MJE15033 Transistor PNP 250V-8.0A TO-220 Tháo Máy Zin

Ritech.vn chuyên cung cấp Transistor MJE15033G, hàng tháo máy được trực tiếp các kĩ thuật lành nghề bên shop đo đạc, kiểm tra kỹ càng nhằm mang lại chất lượng sản phẩm tốt nhất cho quý khách hàng.

1. Giới thiệu

MJE15033G là transistor PNP công suất cao, được sản xuất bởi ON Semiconductor (trước đây Motorola). Đây là linh kiện bổ sung (complementary) với MJE15032G (NPN), chuyên dùng cho ampli công suất âm thanh, nguồn công suất, và ứng dụng công nghiệp.

Khi ghép cặp MJE15032G (NPN) + MJE15033G (PNP), ta có thể tạo tầng khuếch đại push-pull hiệu suất cao, thường thấy trong ampli Hi-Fi.

2. Cấu tạo & Chức năng Transistor MJE15033G

• Cấu tạo:

  • Transistor PNP, công nghệ silicon epitaxial planar.

  • Đóng gói TO-220 với tab tản nhiệt kim loại.

• Chức năng:

  • Khuếch đại tín hiệu công suất (thường trong ampli âm thanh).

  • Hoạt động như công tắc công suất trong mạch nguồn.

  • Tầng công suất bổ sung với transistor NPN.

  • Driver cho MOSFET hoặc IGBT.

3. Thông số kỹ thuật của Transistor MJE15033G

• Loại transistor: PNP

• Điện áp cực C–E tối đa (Vceo): –250 V

• Điện áp cực C–B tối đa (Vcbo): –250 V

• Điện áp cực E–B tối đa (Vebo): –5 V

• Dòng Collector tối đa (Ic): –8 A

• Công suất tiêu tán (Ptot): 50 W (Tcase = 25 °C)

• Hệ số khuếch đại dòng (hFE): 30 → 250

• Tần số chuyển tiếp (fT): 30 MHz (thích hợp mạch audio tốc độ cao)

• Điện áp bão hòa Vce(sat): ~1.5 V @ Ic = 8 A

• Nhiệt độ hoạt động (Tj): –65 °C → +150 °C

• Package: TO-220

4. Ứng dụng của Transistor MJE15033G

• Ampli công suất âm thanh Hi-Fi (cặp với MJE15032G).

• Nguồn công suất xung.

• Bộ nghịch lưu (Inverter), UPS.

• Driver công suất cho MOSFET/IGBT.

• Điều khiển động cơ DC nhỏ và cuộn dây.

5. Cách kiểm tra Transistor MJE15033G

• Bằng đồng hồ số (thang diode):

  • Cực B–E và B–C dẫn thuận khi que đen ở Base (do PNP).

  • Đảo chiều → không dẫn.

  • C–E không dẫn khi không kích.

• Trong mạch: cấp dòng nhỏ vào Base, quan sát sự dẫn giữa C–E.

• Thử tải: lắp trong mạch khuếch đại để kiểm tra hiệu suất, dạng sóng.

6. Kích thước & Đóng gói của Transistor MJE15033G

• Package: TO-220

• Kích thước tham khảo:

  • Dài: ~15.6 mm

  • Rộng: ~10.3 mm

  • Cao (cả chân): ~4.7 mm

• Đặc điểm:

  • Tab kim loại phía sau nối với cực Collector.

  • Có thể gắn tản nhiệt ngoài để tăng khả năng chịu dòng công suất.
