1. Giới thiệu
PSS50S71F6 là module thông minh (Intelligent Power Module) thuộc dòng Mini DIPIPM phiên bản 6, được thiết kế để điều khiển động cơ ba pha nhỏ, như máy bơm, quạt, máy giặt, điều hoà dân dụng. Module tích hợp IGBT + diode hồi tiếp + mạch lái và bảo vệ, giúp giảm linh kiện ngoài và đơn giản hóa thiết kế.

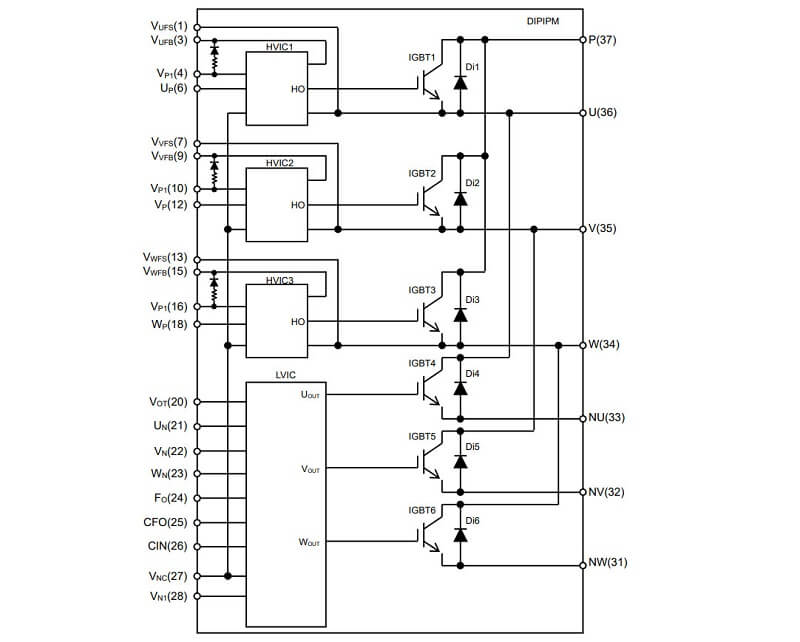

2. Cấu tạo & chức năng
-
Gồm 6 IGBT (3 pha cao + thấp) với diode hồi tiếp cho mỗi IGBT thấp.
-
Mạch lái (gate driver) tích hợp, có chức năng nâng cao điện áp lái vùng P-side cao áp.
-
Bảo vệ:
-
Under-voltage (nguồn điều khiển không đủ) cả bên P và N.
-
Short-circuit protection bên N-side bằng điện trở shunt bên ngoài.
-
Chức năng Fault Output khi có lỗi.
-
Giám sát nhiệt độ bằng analog output (đầu ra nhiệt độ nội bộ).
-
-
Giao diện logic đầu vào: hỗ trợ tín hiệu 3V hoặc 5V, có mạch nhận Schmitt trigger.

3. Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp Collector-Emitter tối đa | 600 V |
| Dòng Collector liên tục | 50 A |
| Dòng đỉnh (peak) | 100 A (ngắn hạn <1 ms) |
| Điện áp DC link định mức | 450 V |
| Áp xung vượt chịu được | ~ 500 V |
| Công suất tổn hao mỗi IGBT (Tcase = 25°C) | ~ 100 W |
| Nhiệt độ hoạt động junction (Tj) | –20 °C … +150 °C |
| Nhiệt độ case (Tc) | –20 °C … +100 °C |
| Điện áp cấp driver (nguồn điều khiển) | khoảng 15 V |
| Điện áp cách điện giữa module & tản nhiệt | 2500 Vrms |

4. Chức năng đặc trưng
-
Cấp nguồn điều khiển P-side: mức cao áp và mức thấp, có bảo vệ UV (under-voltage).
-
Side N có chức năng bảo vệ ngắn mạch (short-circuit) khi vượt dòng qua shunt.
-
Đầu ra Fault (FO) báo lỗi khi xảy ra UV hoặc short-circuit.
-
Đầu ra nhiệt độ analog để dò nhiệt độ module.
5. Ứng dụng
-
Biến tần nhỏ cho thiết bị gia dụng: máy giặt, máy lạnh, quạt, máy bơm.
-
Bộ điều khiển động cơ AC 3 pha trong dân dụng hoặc công nghiệp nhẹ.
-
Hệ thống điện tử sử dụng IPM tích hợp cao để giảm kích thước, giảm linh kiện ngoài.

6. Cách kiểm tra
-
Đo bằng đồng hồ thang diode giữa collector-emitter từng IGBT, kiểm tra chiều thuận/ngược.
-
Cấp nguồn driver và tín hiệu đầu vào từng pha, kiểm tra output U, V, W xem có đóng/ngắt đúng.
-
Kiểm tra chức năng bảo vệ: giảm điện áp driver để gây UV, vượt dòng qua shunt để thử short-circuit protection, xem FO có báo lỗi đúng.
-
Kiểm tra đầu ra nhiệt độ analog khi module hoạt động tải để xem có phản ảnh nhiệt độ thực tế.
7. Kích thước & đóng gói
-
Gói Mini DIPIPM phiên bản 6.
-
Kích thước khoảng 35.9 mm chiều dài, gói chân thoát kiểu DIP (Through-Hole).
-
Trọng lượng nhẹ, thiết kế để gắn vào tản nhiệt bằng vít hoặc đế kim loại.
