BSM75GD120DN2, BSM75GD120DLC IGBT EUPEC 75A 1200V

1. Giới thiệu IGBT BSM75GD120DN2

BSM75GD120DN2 là module IGBT kép (Dual IGBT module) do Infineon/Eupec sản xuất. Module này được thiết kế để sử dụng trong bộ biến tần, nguồn xung công suất lớn, UPS, điều khiển động cơ, và ứng dụng công nghiệp.

• Điện áp chịu đựng cao (1200V)

• Dòng định mức lớn (75A)

• Đóng gói dạng module tiêu chuẩn công nghiệp với khả năng tản nhiệt tốt.

2. Cấu tạo & Chức năng của IGBT BSM75GD120DN2

• Cấu tạo:

  • Bên trong gồm 2 IGBT + 2 diode hồi tiếp (FWD) mắc dạng nửa cầu (half-bridge).

  • Module tích hợp trong vỏ cách điện, mặt dưới bằng đồng để gắn tản nhiệt.

• Chức năng:

  • Dùng để chuyển mạch công suất trong mạch nghịch lưu (inverter).

  • Kết hợp với mạch driver để điều khiển động cơ AC, servo, biến tần năng lượng.

  • Bảo vệ diode song song giúp giảm tổn hao chuyển mạch.

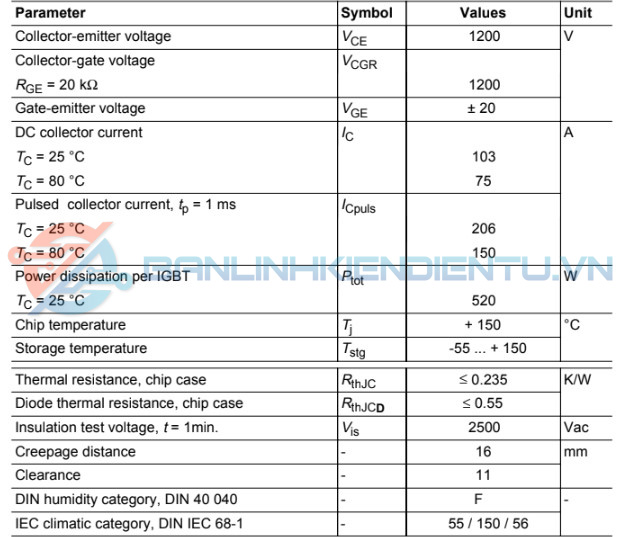

3. Thông số kỹ thuật của IGBT BSM75GD120DN2

• Điện áp cực C–E tối đa (Vces): 1200 V

• Dòng Collector định mức (Ic): 75 A (Tc = 80 °C)

• Dòng Collector xung (Icm): 150 A

• Điện áp Gate–Emitter tối đa (Vge): ±20 V

• Điện áp bão hòa Vce(sat): ~2.2 V @ Ic = 75 A

• Điện áp thuận diode Vf: ~1.5 V @ 75 A

• Công suất tiêu tán (Ptot): ~370 W

• Tần số chuyển mạch: lên đến vài kHz → chục kHz (tùy ứng dụng)

• Nhiệt độ mối nối (Tj): –40 °C → +150 °C

• Cách điện: ~2500 V AC giữa cực điện và vỏ module

4. Ứng dụng của IGBT BSM75GD120DN2

• Biến tần công nghiệp (Inverter) 3 pha

• Bộ nghịch lưu năng lượng mặt trời, UPS

• Điều khiển động cơ AC, servo, bơm, quạt công suất lớn

• Nguồn xung công suất cao, hàn điện tử (Inverter Welding)

• Bộ chỉnh lưu và nghịch lưu trong thang máy, cần cẩu, máy CNC

5. Cách kiểm tra BSM75GD120DN2

• Dùng đồng hồ vạn năng số (thang diode):

  • Đo Gate–Emitter → phải cách điện (không dẫn).

  • Đo Collector–Emitter → không dẫn (trừ diode song song).

  • Kích áp nhỏ (5–10V) vào Gate–Emitter, đo lại C–E → phải dẫn.

  • Xả tụ Gate để IGBT ngắt.

• Trong thực tế: thường dùng mạch kiểm chuyên dụng với tín hiệu PWM để test switching.

6. Kích thước & Đóng gói của IGBT BSM75GD120DN2

• Dạng module: tiêu chuẩn công nghiệp, lắp bắt vít.

• Package: SEMiX / EconoDUAL / Dual IGBT module (Infineon Eupec style).

• Kích thước tham khảo: ~62 mm × 34 mm × 12 mm.

• Đặc điểm:

  • Mặt dưới phẳng bằng đồng để gắn tản nhiệt.

  • Các chân đầu ra dạng Faston hoặc vít bắt chắc chắn.

  • Đảm bảo cách điện giữa chip và vỏ module.



Xem thêm những sản phẩm IGBT khác tại đây

Datasheet BSM75GD120DN2
