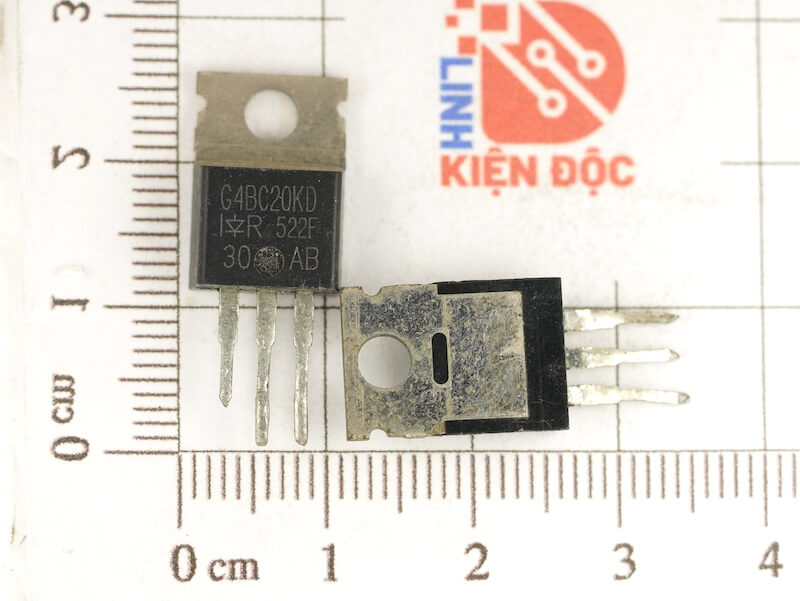

IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220(TM)

1. Giới thiệu linh kiện IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM) là transistor lưỡng cực có cổng cách ly (IGBT) công suất thấp đến trung bình, thích hợp cho các mạch điều khiển động cơ, bộ nguồn, hoặc các ứng dụng điện tử công suất vừa. Linh kiện có dòng điện cực đại 9A và điện áp cực đại 600V. Gói TO-220 (TM) giúp dễ dàng lắp đặt và gắn tản nhiệt nếu cần.

2. Cấu tạo linh kiện IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Gói: TO-220 (3 chân + tản nhiệt).

• Chân chính:

  • Collector (C): cực thu

  • Emitter (E): cực phát

  • Gate (G): cổng điều khiển

• Có diode phục hồi nhanh (FRD) tích hợp giữa Emitter và Collector để giảm tổn thất chuyển mạch.

• Cấu trúc N-channel silicon, chịu dòng đến 9A và điện áp 600V, phù hợp cho công suất vừa và thấp.

3. Thông số kỹ thuật IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Điện áp cực đại VCEV_CEVC​E: 600V

• Dòng điện cực đại liên tục ICI_CIC​: 9A

• Dòng xung cực đại ICI_CIC​ (1ms): ~18A

• Công suất tiêu tán PCP_CPC​: ~60–70W

• Điện áp Gate-Emitter tối đa VGEV_GEVG​E: ±20V

• Điện áp bão hòa Collector-Emitter VCE(sat)V_CE(sat)VC​E(sat): ~1.5–2.0V

• Nhiệt độ hoạt động TjT_jTj​: -55°C đến 150°C

• Thời gian chuyển mạch: ~0.1–0.2 μs

• Trở kháng nhiệt IGBT: ~1.5–2°C/W

4. Kiểu chân và chức năng IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Chân 1 – Gate (G): Cổng điều khiển tín hiệu

• Chân 2 – Collector (C): Nối cực thu với tải

• Chân 3 – Emitter (E): Nối cực phát (mass hoặc ngược điện áp)

Lưu ý: Trong TO-220, Tab kim loại thường nối với Collector để tản nhiệt.

5. Chức năng linh kiện IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Hoạt động như công tắc điện tử

• Khi Gate có điện áp dương: transistor dẫn điện, dòng lớn đi qua Collector → Emitter

• Khi Gate 0V: transistor ngừng dẫn, dòng điện bị chặn

• Điều khiển dòng điện lớn với tín hiệu nhỏ, giảm tổn thất và tăng hiệu suất chuyển mạch

6. Ứng dụng IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Bộ nguồn công suất thấp và trung bình

• Biến tần điều khiển động cơ DC hoặc AC nhỏ

• Bộ nghịch lưu (Inverter) công suất vừa và nhỏ

• Điều khiển các tải điện tử công suất vừa

• Ứng dụng trong UPS, máy hàn, bộ kích điện

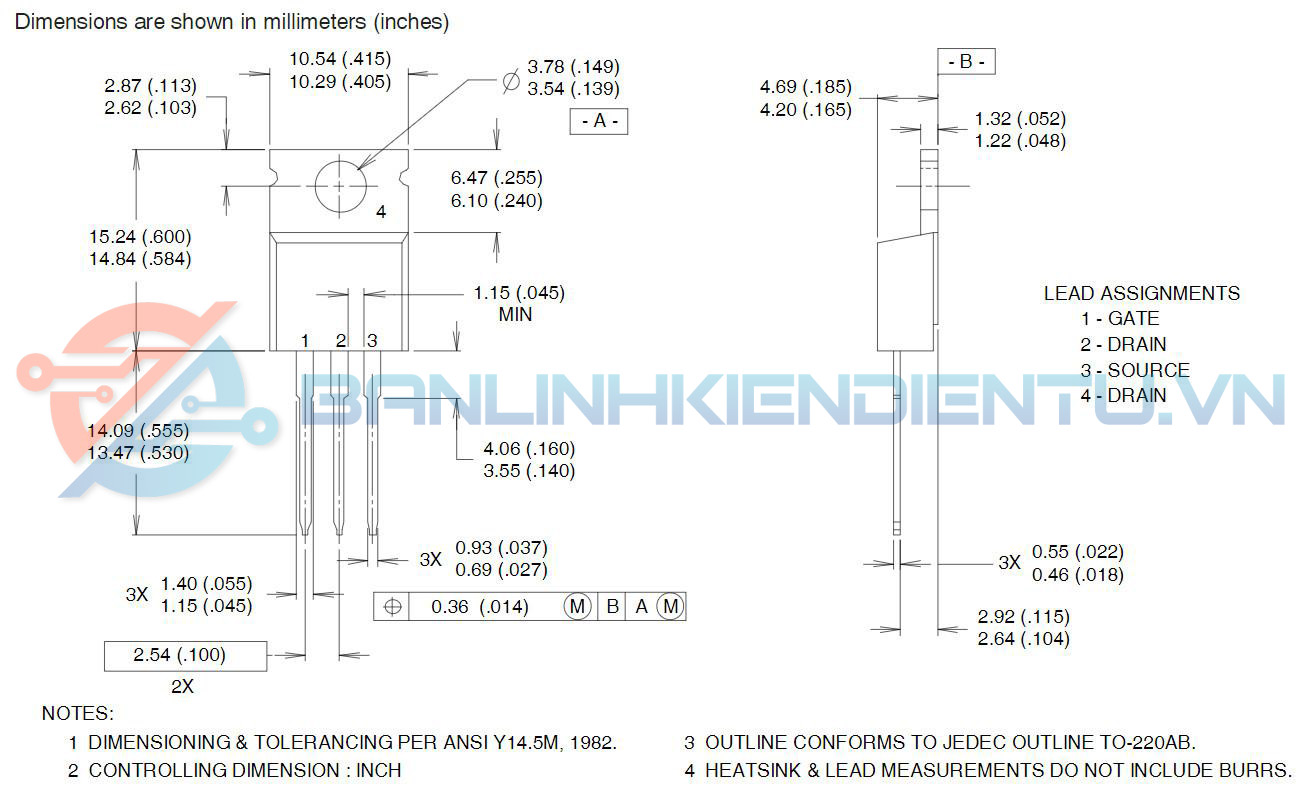

7. Kích thước IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

• Gói TO-220: 3 chân + tản nhiệt

• Chiều dài: ~15 mm

• Chiều rộng: ~10 mm

• Chiều cao: ~5–6 mm (không tính tản nhiệt)

• Trọng lượng: ~4–5g

8. Cách đo kiểm tra sống chết IRG4BC20KD, G4BC20KD IGBT 9A/600V TO-220 (TM)

1. Đo điện trở giữa các chân:

   • Gate → Emitter, Gate → Collector phải rất lớn (vô cùng lớn)

2. Đo V_CE khi dẫn:

   • Cấp điện áp Gate → V_CE < 2V

3. Kiểm tra ngắt:

   • Ngắt điện áp Gate → transistor ngừng dẫn

4. Đo thời gian chuyển mạch:

   • Thời gian bật/tắt <0.2 μs

5. Nếu kết quả không đạt: linh kiện hỏng, cần thay thế

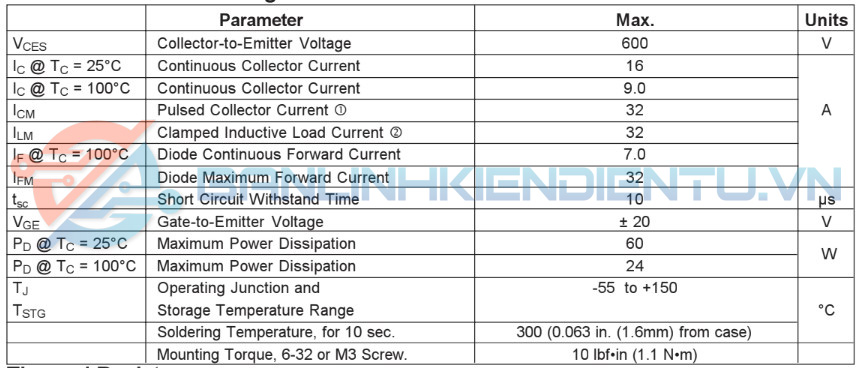

Datasheet của G4BC20KD
