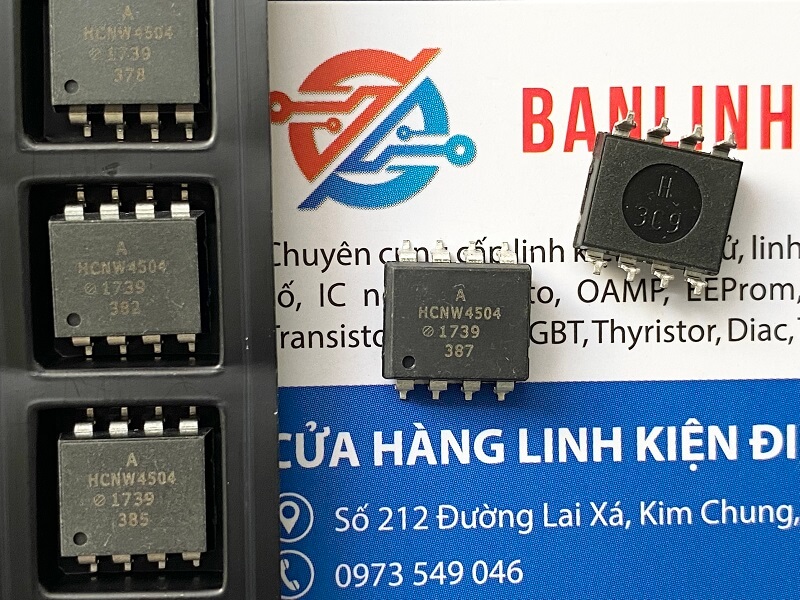

A HCNW4504, HCNW4504, HCNW 4504 Opto Drive SOP-8

18.500₫

Đã bán: 4

Mã sản phẩm: HCNW4504

Hãng sản xuất: Avago

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

📘 Giới thiệu về Opto HCNW4504

HCNW4504 là một optoisolator (opto-coupler) sử dụng LED AlGaAs kết hợp với phototransistor đầu ra, được thiết kế để cung cấp cách ly điện giữa các mạch điện tử, đặc biệt hữu ích trong các ứng dụng yêu cầu bảo vệ mạch điều khiển khỏi các tín hiệu nhiễu hoặc điện áp cao.

🧱 Cấu tạo của Opto HCNW4504

LED AlGaAs: Phát sáng khi có dòng điện chạy qua, tạo tín hiệu quang.
Phototransistor đầu ra: Nhận tín hiệu quang và chuyển đổi lại thành tín hiệu điện với độ khuếch đại cao.

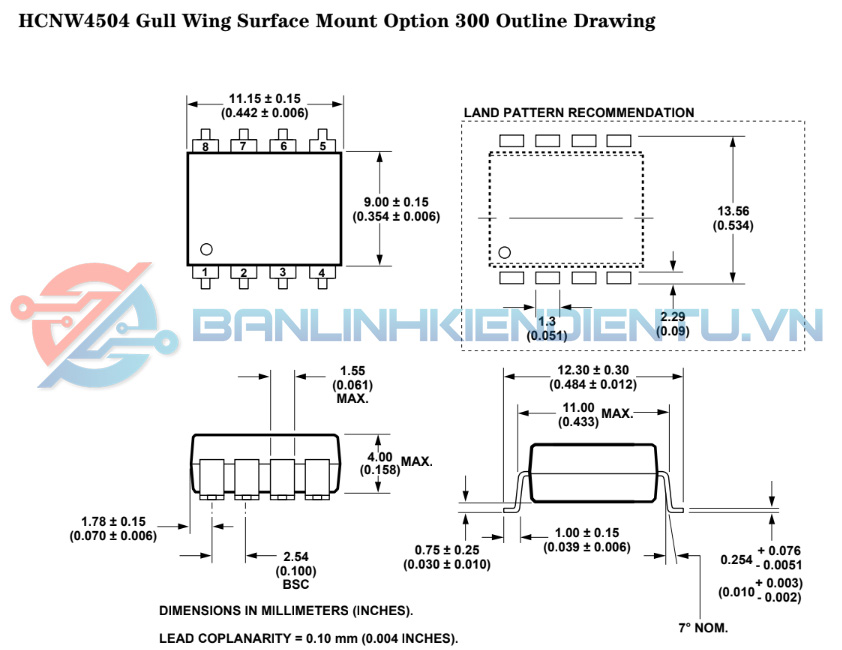

Vỏ bọc: Có sẵn trong các kiểu đóng gói như DIP-8, SO-8 và Widebody.

⚙️ Thông số kỹ thuật của Opto HCNW4504

Thông số kỹ thuật	Giá trị
Điện áp cách ly	5000 Vrms
Tỷ lệ truyền dòng (CTR)	19% (tối thiểu)
Thời gian trễ	200 ns (tPLH), 300 ns (tPHL)
Tốc độ truyền dữ liệu	0.3 Mbps
Nhiệt độ hoạt động	0°C đến 70°C
Điện áp đầu ra tối đa	20 V
Dòng đầu ra tối đa	50 mA

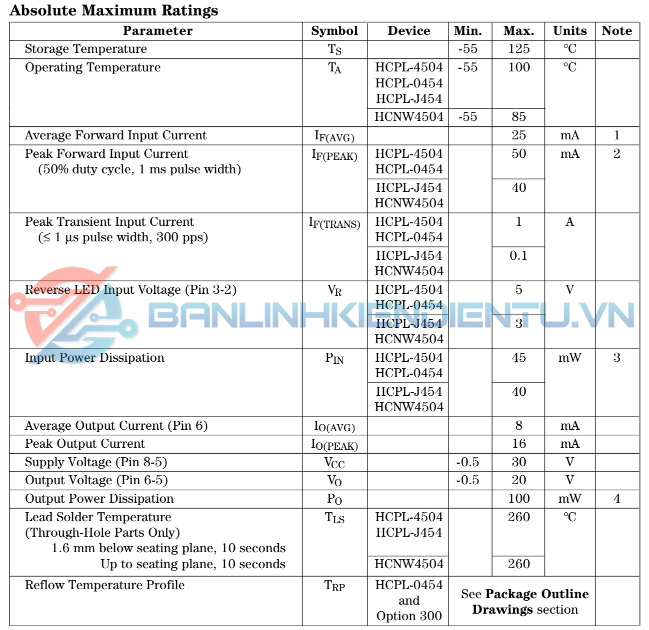

Thông số kĩ thuật A4504 — Screenshot

🔌 Kiểu chân và chức năng của Opto HCNW4504 (DIP-8)

Chân	Tên	Chức năng
1	N.C.	Không nối
2	Anode	Cực dương của LED (input)
3	Cathode	Cực âm của LED (input)
4	N.C.	Không nối
5	Emitter	Cực phát của phototransistor (output)
6	Collector	Cực thu của phototransistor (output)
7	N.C.	Không nối
8	VCC	Cung cấp điện áp dương cho mạch

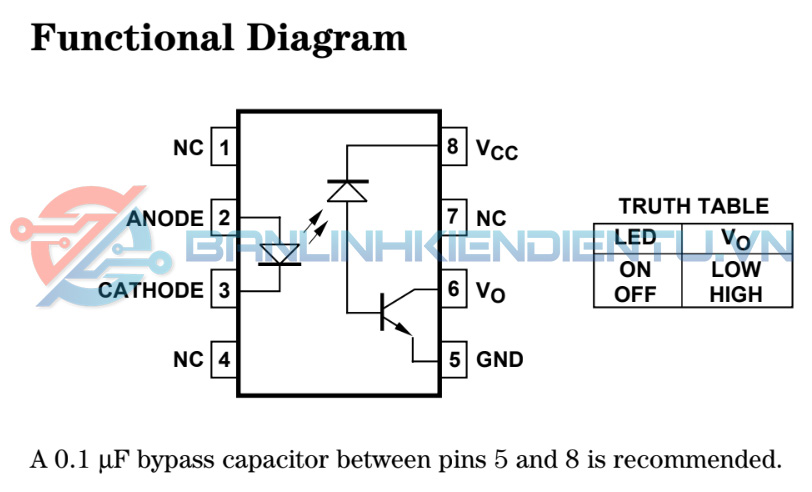

Sơ dồ chức năng A4504

🛠 Ứng dụng của Opto HCNW4504

HCNW4504 thường được sử dụng trong:

Giao diện truyền thông giữa các mạch có điện áp khác nhau.
Nhận tín hiệu điện thoại (telephone ring detector).
Nhận tín hiệu dòng điện (current loop receiver).
Giao diện cho máy tính, thiết bị đo lường và thiết bị điều khiển.

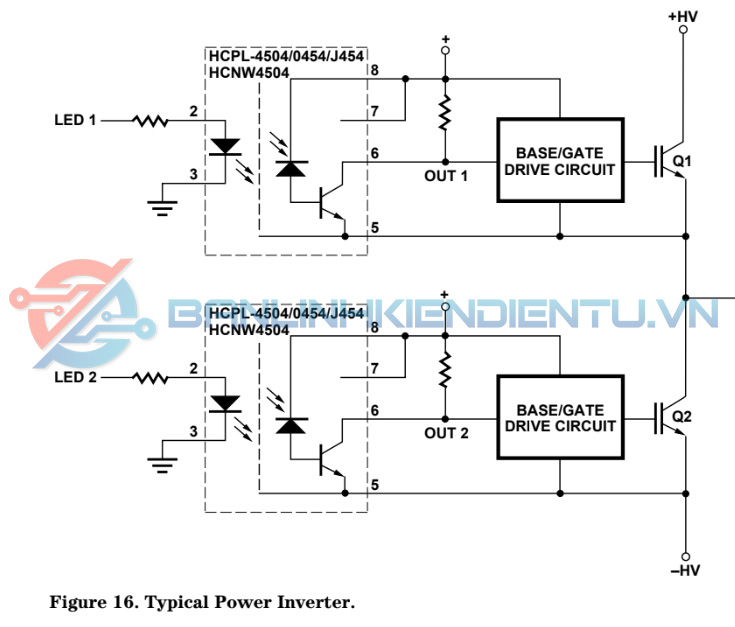

Sơ dồ mạch diện biến tần diển hình A4504

✅ Cách kiểm tra Opto HCNW4504

Để kiểm tra IC HCNW4504:

Kiểm tra LED (Chân 2 và 3):
- Sử dụng đồng hồ vạn năng ở chế độ đo diode.
- Đo giữa chân 2 và 3, đồng hồ nên hiển thị một giá trị nhỏ (thể hiện LED dẫn điện).
Kiểm tra phototransistor (Chân 5, 6 và 7):
- Cấp nguồn vào chân 2 và 3 để kích hoạt LED.
- Đo giữa chân 5 và 6, khi LED sáng, đồng hồ nên hiển thị một giá trị thấp (thể hiện phototransistor dẫn điện).
