📘 Giới thiệu về IC 74HC4060D

74HC4060D là một bộ đếm nhị phân 14 bit (14-stage binary ripple counter) tích hợp bộ dao động, được thiết kế để sử dụng trong các ứng dụng cần chia tần số, tạo xung đồng hồ hoặc làm bộ đếm thời gian. IC này thuộc dòng 74HC (High-speed CMOS), tương thích với các linh kiện của dòng 4000B series trước đây, và được sản xuất bởi Nexperia.

🧱 Cấu tạo của IC 74HC4060D

Số bit đếm: 14 bit
Loại đếm: Đếm nhị phân (binary ripple counter)
Bộ dao động tích hợp: Có, với ba chân dao động (RS, RTC và CTC)
Đầu ra: 10 chân đầu ra (Q3 đến Q9 và Q11 đến Q13)
Chức năng reset: Có, với chân reset không đồng bộ (MR)
Giao diện: Chân vào và ra theo chuẩn CMOS, tương thích với các mức điện áp từ 2V đến 6V

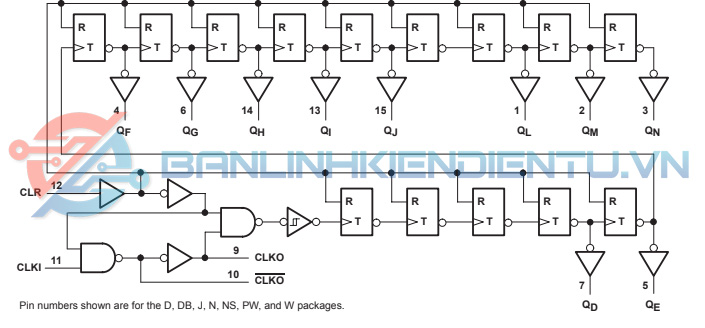

Sơ dồ Logic IC SN74HC4060 — Screenshot

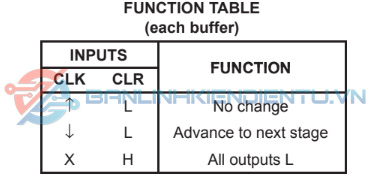

Bảng mô tả chức năng SN74HC4060

⚙️ Thông số kỹ thuật của IC 74HC4060D

Thông số kỹ thuật	Giá trị
Điện áp cấp nguồn	2V đến 6V
Nhiệt độ hoạt động	-40°C đến +125°C

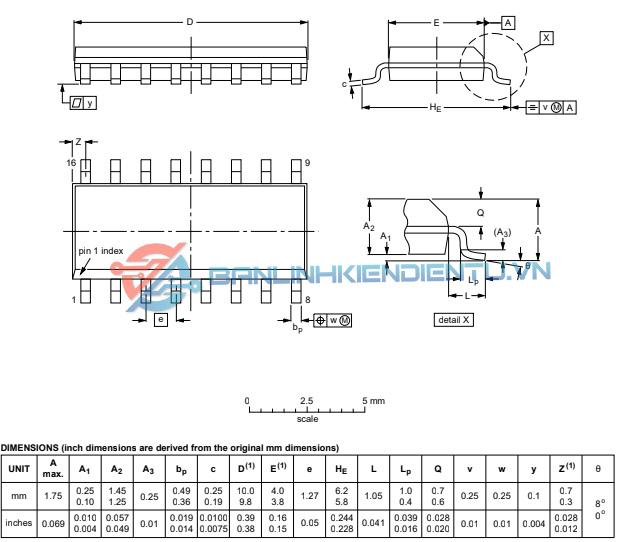

Loại gói	SO-16 (Surface Mount)
Số chân	16
Tốc độ đếm tối đa	95 MHz
Tỷ lệ truyền dữ liệu	10 bit
Loại reset	Không đồng bộ (asynchronous)
Điện áp logic đầu vào	CMOS, có diode clamp

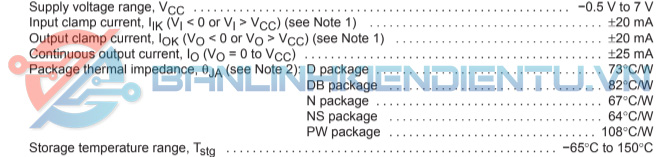

Thông số kĩ thuật cơ bản IC SN74HC4060

🔌 Chân và chức năng của IC 74HC4060D

Chân	Tên	Chức năng
1	MR	Reset không đồng bộ
2	Q3	Đầu ra Q3
3	Q4	Đầu ra Q4
4	Q5	Đầu ra Q5
5	Q6	Đầu ra Q6
6	Q7	Đầu ra Q7
7	Q8	Đầu ra Q8
8	Q9	Đầu ra Q9
9	Q11	Đầu ra Q11
10	Q12	Đầu ra Q12
11	Q13	Đầu ra Q13
12	RTC	Chân dao động (Resistor to Capacitor)
13	CTC	Chân dao động (Capacitor to Transistor)
14	RS	Chân dao động (Resistor to Source)
15	VCC	Nguồn dương
16	GND	Nguồn âm

Sơ dồ mô tả chân IC SN74HC4060

Bảng mô tả chức năng SN74HC4060

🛠 Chức năng của IC 74HC4060D

Bộ đếm nhị phân 14 bit: Đếm từ 0 đến 16.383, hữu ích trong các ứng dụng cần chia tần số hoặc tạo xung đồng hồ.
Bộ dao động tích hợp: Cho phép thiết kế mạch dao động bằng cách sử dụng linh kiện ngoài như điện trở và tụ điện, hoặc sử dụng xung đồng hồ bên ngoài.
Chức năng reset không đồng bộ: Cho phép đặt lại tất cả các đầu ra về mức thấp (0) một cách nhanh chóng và độc lập với các tín hiệu khác.
Đầu ra đồng bộ: Cung cấp 10 đầu ra (Q3 đến Q9 và Q11 đến Q13) với mức logic CMOS, dễ dàng kết nối với các mạch số khác.

🧪 Ứng dụng của IC 74HC4060D

Chia tần số: Sử dụng IC này để chia tần số của một tín hiệu đầu vào, tạo ra các tần số thấp hơn phục vụ cho các mục đích khác.
Tạo xung đồng hồ: Sử dụng IC này để tạo ra các xung đồng hồ cho các mạch số hoặc vi điều khiển.
Đếm thời gian: Sử dụng IC này trong các mạch đếm thời gian, như đồng hồ kỹ thuật số hoặc bộ đếm sự kiện.
Ứng dụng trong viễn thông: Sử dụng IC này trong các mạch điều khiển tần số hoặc mạch điều chế/dịch tần số.

Kết nối bộ dao dộng RC với IC

🔍 Cách kiểm tra IC 74HC4060D

Kiểm tra điện áp cấp nguồn: Đảm bảo rằng điện áp cấp cho IC nằm trong khoảng từ 2V đến 6V.
Kiểm tra tín hiệu đầu vào: Cấp tín hiệu xung vào chân RS và kiểm tra xem các đầu ra Q3 đến Q13 có thay đổi theo đúng chu kỳ đếm hay không.
Kiểm tra chức năng reset: Cấp mức cao (logic 1) vào chân MR và kiểm tra xem tất cả các đầu ra có trở về mức thấp (0) hay không.
Kiểm tra mạch dao động: Nếu sử dụng mạch dao động bên ngoài, kiểm tra xem tín hiệu dao động có được tạo ra đúng tần số mong muốn không.
