LNK6777K, LNK6777V, LNK6777 IC nguồn SOP-11 chính hãng

37.800₫

Đã bán: 16

Mã sản phẩm : LNK6777K

Loại linh kiện: IC nguồn

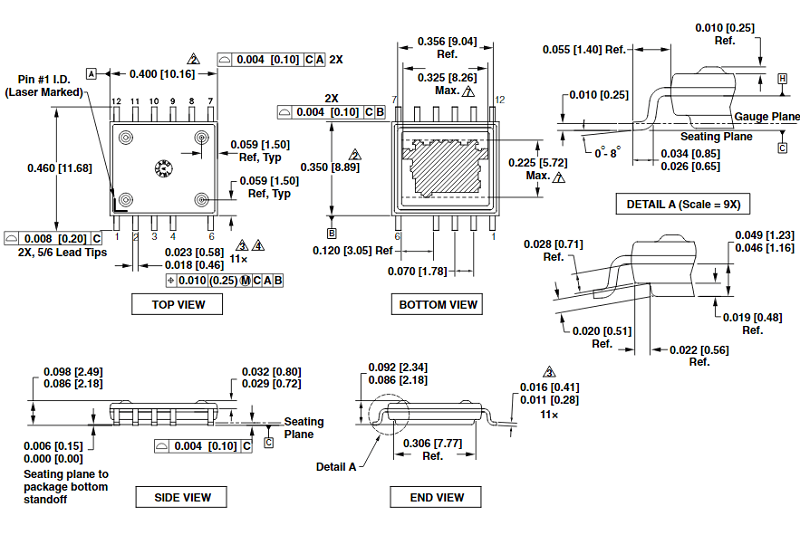

Kiểu chân: SOP-11

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Giới thiệu chung về IC LNK6777K

Tên: LNK6777K
Dòng sản phẩm: LinkSwitch-HP (High Power) của Power Integrations
Là IC chuyển mạch flyback ngoài lưới (“off-line switcher”) tích hợp MOSFET cao áp + bộ điều khiển với điều khiển sơ cấp (primary-side regulation, PSR), nghĩa là điện áp đầu ra được điều khiển mà không cần optocoupler hoặc mạch điều khiển phía thứ cấp.

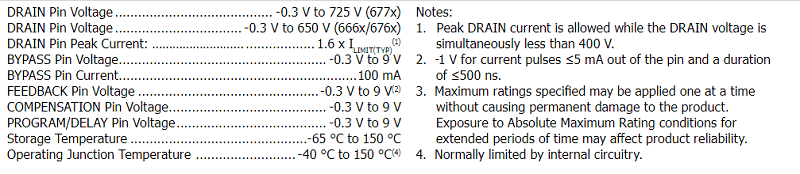

Thông số kỹ thuật nổi bật của IC LNK6777K

Thông số	Giá trị
Điện áp đầu vào	85 VAC tới 265 VAC
Điện áp MOSFET Breakdown (Drain-Source)	~ 725 V
Tần số chuyển mạch	khoảng 120-136 kHz
Công suất tối đa khi open-frame, 230 VAC	~ 59 W
Công suất tối đa khi enclosed (vỏ kín)	khoảng 25 W
Độ chính xác điện áp đầu ra	±5 % (khi thiết kế đúng, PSR)
Tiêu thụ khi không tải	< 30 mW ở 230 VAC
Hiệu suất ở công suất nhỏ	> 75 % tại 1 W đầu vào, 230 VAC; > 50 % tại 0.1 W đầu vào
Nhiệt độ hoạt động (junction)	−40 °C tới +150 °C

Chức năng chân & các chân chính của IC LNK6777K

Chân	Tên viết tắt	Chức năng chính
DRAIN (D)	D	Chân drain của MOSFET; chịu điện áp cao; cũng cấp dòng khi MOSFET tắt để sạc tụ BYPASS trong khởi động.
SOURCE (S)	S	Chân nguồn chung cho MOSFET & mạch điều khiển bên trong; điểm tham chiếu cho các chân khác.
BYPASS (BP)	BP	Nối tụ bên ngoài để tạo nguồn nội bộ (~5.75 V) cho các mạch bên trong IC; tụ này ảnh hưởng tới chế độ khởi động hoặc tắt khi lỗi.
FEEDBACK (FB)	FB	Cảm biến điện áp đầu ra qua cuộn phụ (aux winding) so sánh để điều chỉnh MOSFET; cũng dùng để phát hiện điện áp đầu vào / đầu ra, vòng hở.
COMPENSATION (CP)	CP	Dùng để nối mạng RC nhằm điều chỉnh hệ thống hồi tiếp (feedback loop); ảnh hưởng đến đáp ứng chuyển tải, ổn định.
PROGRAM (PD)	PD	Chân đa chức năng: thiết lập giới hạn dòng (current limit) bằng điện trở nối vào chân này, và có thể mở rộng thời gian tắt/chậm (shutdown delay) khi có lỗi.

Các tính năng nổi bật & bảo vệ của IC LNK6777K

Primary-side regulation (PSR): điều khiển điện áp ra chính xác từ phía sơ cấp, không cần optocoupler hoặc mạch điều khiển phía thứ cấp.
Multi-mode control: tối ưu hóa hiệu suất trên toàn dải tải; ví dụ mode đa chu kỳ (multi-cycle mode) khi tải nhỏ để giảm tổn hao.
Soft-start tích hợp để giảm stress khi khởi động nguồn.
Frequency jittering để giảm nhiễu EMI.
Các bảo vệ:
• Overload / Overcurrent protection (OPP / OCP)
• Output short-circuit protection (SCP)
• Over-voltage protection (OVP)
• Brown-in / Brown-out / line undervoltage & overvoltage protection
• Thermal shutdown (OTP) với hysteresis lớn để bảo đảm tuổi thọ.

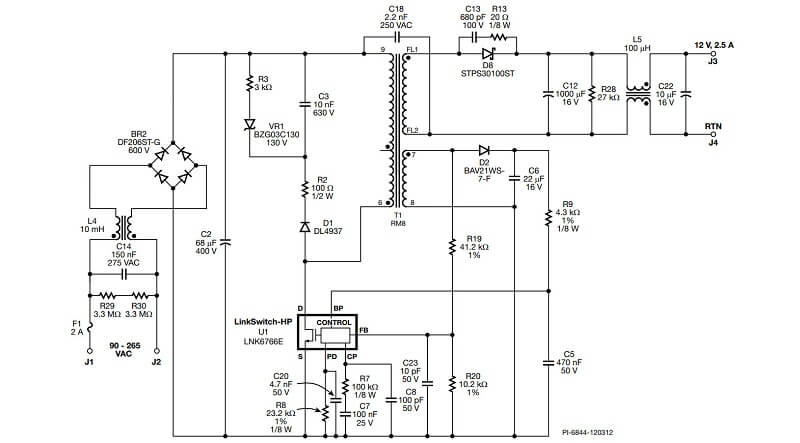

Ứng dụng của IC LNK6777K

LNK6777K phù hợp với các thiết kế:

Adapter AC→DC cao công suất (khoảng vài chục watt), nguồn cho màn hình LCD/TV, thiết bị gia dụng, công nghiệp nhỏ.
Bộ nguồn cho máy tính, thiết bị âm thanh, thiết bị điện tử cần nguồn ổn định ±5 % mà vẫn đơn giản hóa linh kiện bên ngoài.
Các nguồn mở khung (open frame) hoặc vỏ kín (enclosed) khi cần cân bằng công suất vs tản nhiệt.
Thiết bị phải tuân thủ tiêu chuẩn tiết kiệm điện khi không tải, nhiễu thấp.

Cách kiểm tra / lưu ý khi thiết kế của IC LNK6777K

Kiểm tra trước bằng mắt: package có bị hư, chân bị hàn tốt, có dấu cháy không.
Đo điện trở giữa Drain và Source khi chưa cấp nguồn xem MOSFET có bị chập hay hở.
Xây mạch thử: sử dụng biến áp flyback phù hợp, cuộn phụ bias để nối với chân FB, điện trở hoặc mạch tối thiểu cho Program (nếu cần). Đo điện áp đầu ra, hiệu suất, xem có đạt ±5 % không.
Kiểm tra chức năng bảo vệ: thử ngắn tải đầu ra, quá tải, xem IC có auto-restart hay latching shutdown theo thiết lập.
Theo datasheet, chân PROGRAM có thể dùng để thiết lập giới hạn dòng và delay tắt, nên khi thiết kế mạch, nếu muốn các chế độ này thì phải tính trở hoặc tụ phù hợp.
Tản nhiệt tốt — bản mạch cho chân SOURCE / pad nguồn phải đủ diện tích và có pad tản nhiệt nếu package có exposed pad.
