GT40T302, 40T302 IGBT 40A/1500V TO-264 (Tháo máy)

GT40T302, 40T302 IGBT 40A/1500V TO-264 (Tháo máy) - Ảnh 2

GT40T302, 40T302 IGBT 40A/1500V TO-264 (Tháo máy)

24.500₫

Đã bán: 22

Mã sản phẩm : GT40T302

Loại linh kiện: IGBT

Kiểu chân: TO-264

Điện áp: 1500V

Dòng điện: 40A

Hình thức : Tháo máy

Tình trạng : Còn hàng

Vị trí: 21-02

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

1. Giới thiệu linh kiện GT40T302

GT40T302 là một IGBT N-channel được sản xuất bởi Toshiba, thiết kế cho các ứng dụng chuyển mạch công suất cao. Linh kiện này được đóng gói trong dạng TO-264, với khả năng chịu điện áp tối đa 1500V và dòng điện tối đa 40A, phù hợp cho các ứng dụng yêu cầu hiệu suất cao và độ tin cậy cao.

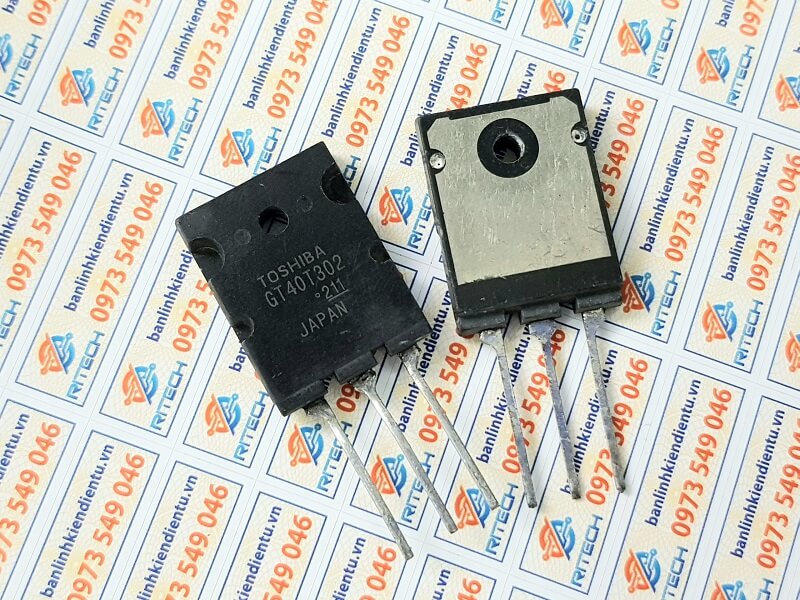

GT40T302 12 1

2. Cấu tạo linh kiện GT40T302

IGBT N-channel: Chuyển mạch nhanh, hiệu suất cao.
Diode Schottky tích hợp: Giảm tổn thất công suất và tăng tốc độ chuyển mạch.
Vỏ TO-264: Đóng gói tiêu chuẩn, dễ dàng lắp đặt và tản nhiệt.
Chân kết nối: Bao gồm chân Collector (C), Emitter (E) và Gate (G).

3. Thông số kỹ thuật linh kiện GT40T302

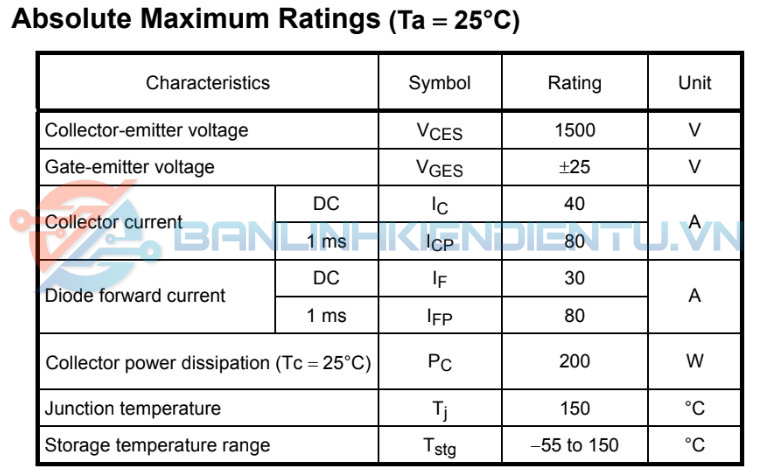

Thong so ki thuat GT40T302 1

Thông số kỹ thuật	Giá trị
Điện áp Collector-Emitter (VCE)	1500V
Dòng Collector tối đa (IC)	40A @ Ta = 25°C
Điện áp Gate-Emitter (VGE)	±25V
Điện áp bảo hòa (VCE(sat))	3.7V @ IC = 40A
Thời gian chuyển mạch (tf)	0.23µs (typ.)
Thời gian phục hồi (trr)	0.7µs (typ.)
Nhiệt độ hoạt động	-55°C đến +150°C
Công suất tỏa nhiệt tối đa (Ptot)	200W
Đóng gói	TO-264
Tần số chuyển mạch	10–30 kHz

4. Kiểu chân và chức năng linh kiện GT40T302

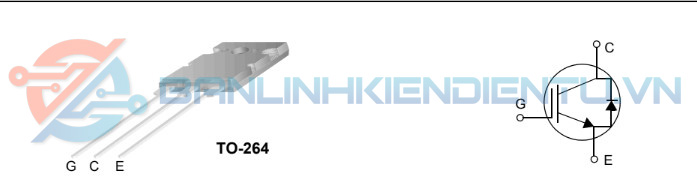

to 264 2

Chân	Tên gọi	Chức năng
1	Gate (G)	Điều khiển bật/tắt IGBT
2	Collector (C)	Nối với cực dương của tải
3	Emitter (E)	Nối với cực âm của tải

5. Chức năng và ứng dụng linh kiện GT40T302

Chuyển mạch nhanh: Giúp giảm tổn thất công suất và tăng hiệu suất hệ thống.
Tích hợp diode Schottky: Giảm tổn thất khi chuyển mạch và tăng tốc độ chuyển mạch.
Khả năng chịu ngắn mạch: Được thiết kế để chịu được ngắn mạch trong thời gian ngắn.
Điều khiển động cơ AC/DC: Thích hợp cho các ứng dụng điều khiển động cơ.

Ứng dụng:

Biến tần 3 pha: Điều khiển động cơ trong các ứng dụng công nghiệp.
UPS (Uninterruptible Power Supply): Cung cấp nguồn điện dự phòng.
Máy hàn: Điều khiển dòng điện trong quá trình hàn.
Nguồn cung cấp công suất cao: Sử dụng trong các hệ thống điện công nghiệp.

6. Kích thước linh kiện GT40T302

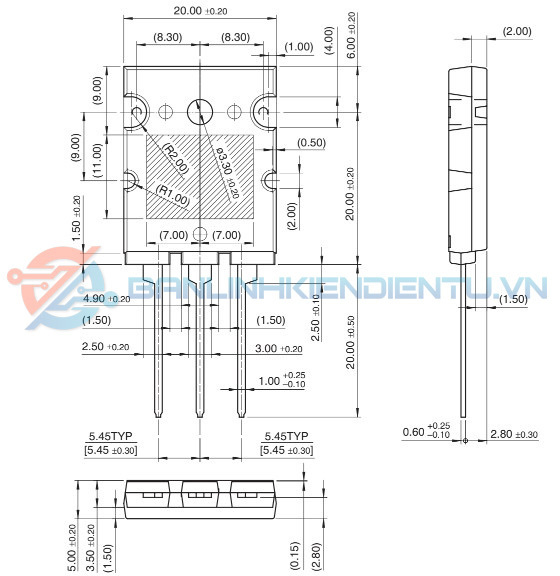

kt to 264 2

Loại đóng gói: TO-264
Kích thước mô-đun: 20.5mm x 5.2mm x 26mm
Khoảng cách chân: Chuẩn TO-264, dễ dàng lắp đặt trên PCB.

7. Cách đo kiểm tra sống chết linh kiện GT40T302

Để kiểm tra tình trạng hoạt động của GT40T302:

Kiểm tra thông mạch cơ bản:
- Sử dụng đồng hồ vạn năng ở chế độ đo điện trở.
- Đo giữa các chân Collector (C) và Emitter (E), giữa Gate (G) và Emitter (E).
- Giá trị đo nên là vô cùng lớn (không thông mạch).
Kiểm tra điện áp bảo hòa (VCE(sat)):
- Cấp tín hiệu điều khiển vào chân Gate (G).
- Đo điện áp giữa Collector (C) và Emitter (E) khi IGBT đang dẫn dòng.
- Giá trị đo nên thấp (khoảng 3.7V @ IC = 40A).
Kiểm tra chức năng chuyển mạch:
- Cấp tín hiệu điều khiển vào chân Gate (G).
- Quan sát sự thay đổi dòng điện qua Collector (C) và Emitter (E).
- Đảm bảo IGBT chuyển mạch nhanh chóng và không có hiện tượng trễ hoặc bất thường.
