H20R1203, 20R1203 IGBT 20A/1200V TO-3P

21.000₫

Đã bán: 3

Mã sản phẩm: H20R1203

Loại linh kiện: IGBT

Kiểu chân: TO-3P

Điện áp: 1200V

Dòng điện: 20A

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 22-19

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu linh kiện H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới) là transistor lưỡng cực có cổng cách ly (IGBT) do Infineon hoặc các hãng sản xuất tương thích cung cấp. Linh kiện có dòng điện cực đại 20A và điện áp cực đại 1200V, thích hợp cho các bộ nguồn, biến tần, điều khiển động cơ, và các mạch công nghiệp yêu cầu công suất vừa và cao. Phiên bản “Mới” là linh kiện chính hãng chưa qua sử dụng, đảm bảo hiệu suất và tuổi thọ cao.

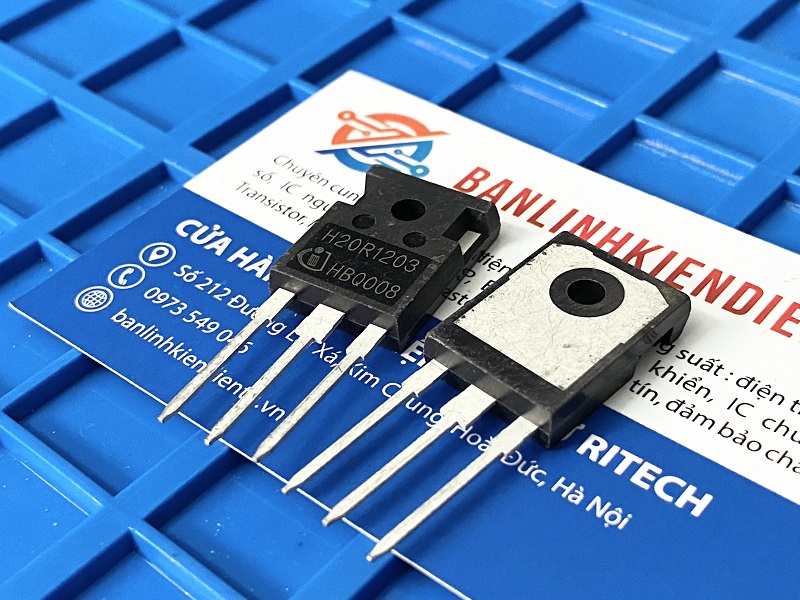

H20R1203 moi 1

2. Cấu tạo linh kiện H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

Gói: TO-3P (3 chân + tản nhiệt).
Chân chính:
- Collector (C): cực thu.
- Emitter (E): cực phát.
- Gate (G): cổng điều khiển.
Có diode phục hồi nhanh (FRD) tích hợp giữa Emitter và Collector để giảm tổn thất chuyển mạch.
Cấu trúc N-channel silicon, chịu dòng cao và điện áp 1200V, thích hợp cho ứng dụng công suất lớn.

3. Thông số kỹ thuật H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

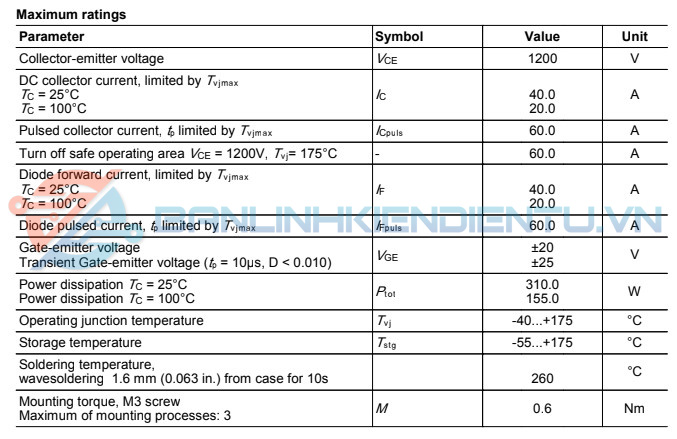

Thong so ki thuat H20R1203 1

Điện áp cực đại $V_CE$ : 1200V
Dòng điện cực đại liên tục $I_C$ : 20A
Dòng xung cực đại $I_C$ (1ms): ~40A
Công suất tiêu tán $P_C$ : ~150–180W
Điện áp Gate-Emitter tối đa $V_GE$ : ±20V
Điện áp bão hòa Collector-Emitter $V_CE(sat)$ : ~2.0V
Nhiệt độ hoạt động $T_j$ : -55°C đến 150°C
Thời gian chuyển mạch: ~0.1 μs
Trở kháng nhiệt IGBT: ~0.6°C/W

4. Kiểu chân và chức năng H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

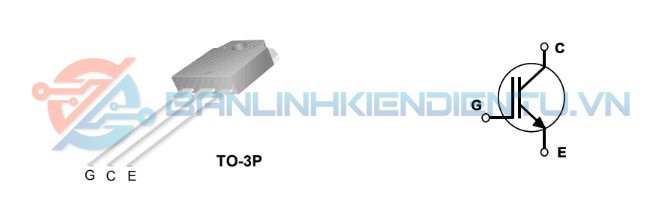

TO 3P 4 1

Chân 1 – Collector (C): Nối cực thu với tải.
Chân 2 – Emitter (E): Nối cực phát (mass hoặc ngược điện áp).
Chân 3 – Gate (G): Cổng điều khiển tín hiệu.

Gate điều khiển dòng giữa Collector và Emitter, cho phép bật/tắt dòng lớn bằng tín hiệu điện áp nhỏ.

5. Chức năng linh kiện H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

Hoạt động như công tắc điện tử.
Khi Gate có điện áp dương: transistor dẫn điện, dòng lớn đi qua Collector → Emitter.
Khi Gate 0V: transistor ngừng dẫn, dòng điện bị chặn.
Giúp điều khiển dòng điện lớn với tín hiệu nhỏ, giảm tổn thất và tăng hiệu suất chuyển mạch.

6. Ứng dụng H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

Bộ nguồn công suất vừa và cao.
Biến tần điều khiển động cơ AC/DC.
Bộ nghịch lưu (Inverter) năng lượng tái tạo.
Điều khiển động cơ servo và robot công nghiệp.
Các mạch công nghiệp cần chuyển mạch nhanh, hiệu suất cao.

7. Kích thước H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

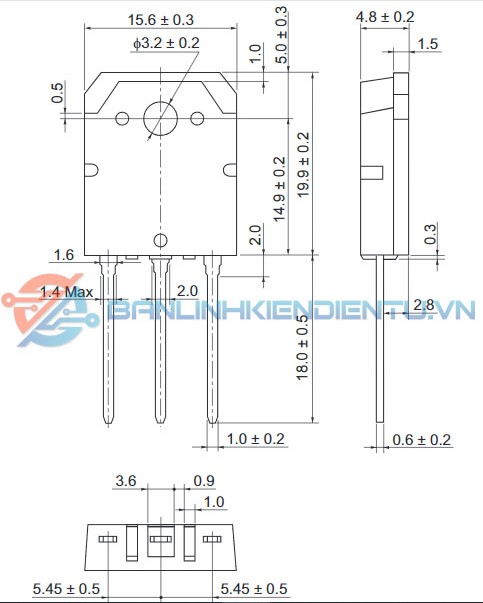

KT TO 3P 1 1

Gói TO-3P: 3 chân + tản nhiệt.
Chiều dài: ~22 mm
Chiều rộng: ~20 mm
Chiều cao: ~7 mm (không tính tản nhiệt)
Trọng lượng: ~10–12g

8. Cách đo kiểm tra sống chết H20R1203, 20R1203 IGBT 20A/1200V TO-3P (Mới)

Đo điện trở giữa các chân:
- Gate → Emitter, Gate → Collector phải rất lớn (vô cùng lớn).
Đo V_CE khi dẫn:
- Cấp điện áp Gate → V_CE < 2.0–2.5V.
Kiểm tra ngắt:
- Ngắt điện áp Gate → transistor ngừng dẫn.
Đo thời gian chuyển mạch:
- Thời gian bật/tắt <1 μs.
Nếu kết quả không đạt: linh kiện hỏng, cần thay thế.
