Diode zenner 1N5261B 0.5W 47V DO-35

1.000₫

Mã sản phẩm: 1N5261B

Loại linh kiện: Diode Zener

Kiểu chân : DO-35

Công suất: 0.5W

Điện áp ổn áp : 47V

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🧩 1. Giới thiệu chung 1N5261B

Diode Zener 1N5261 là loại diode ổn áp (Zener diode) có công suất danh định 0.5W và điện áp Zener 47V.
Linh kiện này thường được dùng trong các mạch ổn áp, bảo vệ điện áp ngược, tham chiếu điện áp, và giới hạn điện áp trong mạch điện tử.

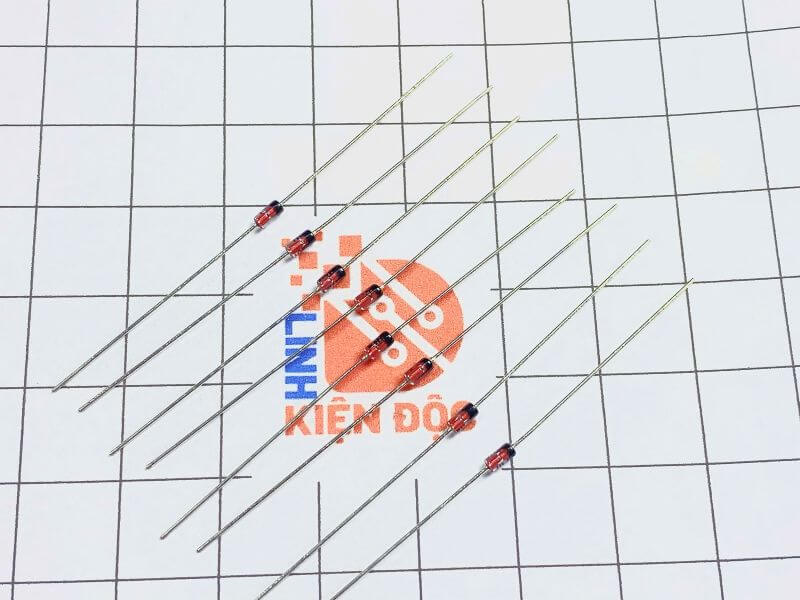

diode 0.5w 4 1 21

⚙️ 2. Cấu tạo 1N5261B

Diode Zener có cấu tạo tương tự diode thường — gồm một mối tiếp giáp P–N — nhưng được chế tạo đặc biệt để hoạt động trong vùng phân cực ngược ổn định.

Cấu trúc bên trong:

Một mối tiếp giáp P-N có doping cao.
Được bao bọc trong vỏ thủy tinh DO-35 (để giảm nhiễu và chịu nhiệt tốt).
Hai chân kim loại ra ngoài để hàn mạch.

Nguyên lý hoạt động:
Khi phân cực ngược, nếu điện áp đạt đến điện áp Zener (Vz), diode sẽ dẫn dòng ổn định, giữ cho điện áp không tăng thêm nữa.

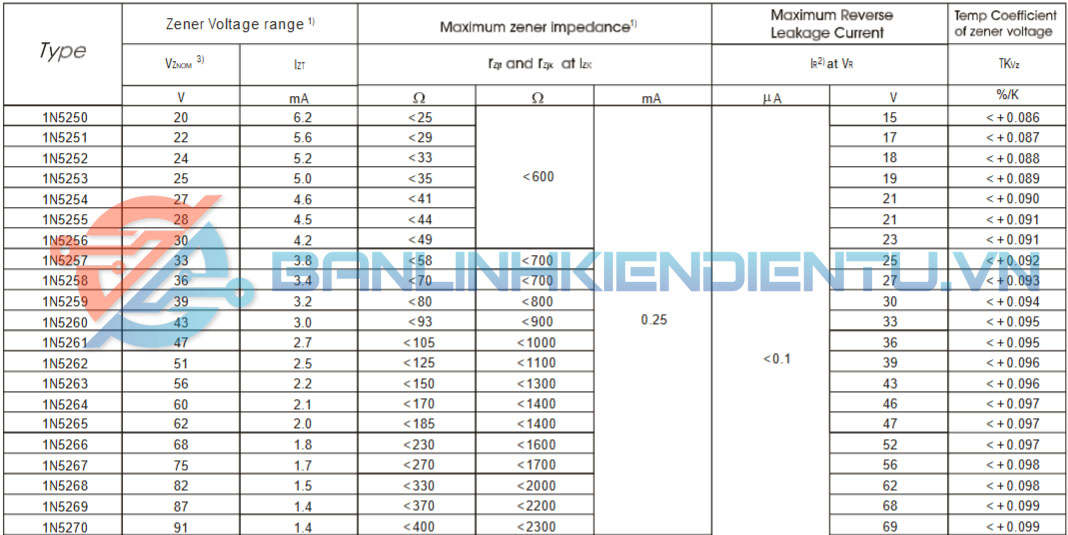

📊 3. Thông số kỹ thuật cơ bản (Datasheet tóm tắt)

thong so ky thuat 1N5221 11

Thông số	Ký hiệu	Giá trị	Ghi chú
Điện áp Zener danh định	Vz	47 V	Đo tại dòng test Iz = 5.3 mA
Công suất tiêu tán tối đa	Pz	500 mW (0.5W)	Ở nhiệt độ môi trường 25°C
Dòng Zener test	Iz (test)	5.3 mA	Dòng đo để xác định Vz
Điện trở động	Rz	190 Ω (max)	Ở Iz test
Dòng rò ngược cực đại	Ir	1 µA @ Vr = 35.8V	Khi chưa đạt Vz
Dòng Zener tối đa	Izm	≈ 10 mA	Đảm bảo không quá công suất 0.5W
Nhiệt độ hoạt động	Tj	-65°C → +200°C
Vỏ	DO-35	Thủy tinh
Cực tính	Anode – Cathode	Đánh dấu vạch ở đầu Cathode

🔌 4. Kiểu chân và ký hiệu trên vỏ

Ký hiệu trên vỏ: 1N5261 hoặc 5261 (in nhỏ).
Vạch màu bạc hoặc đen trên một đầu là chân Cathode (–).
Chân còn lại là Anode (+).

🧠 5. Chức năng và nguyên lý hoạt động

Khi phân cực thuận → hoạt động như diode thường.
Khi phân cực ngược:
- Nếu V < Vz → diode không dẫn.
- Nếu V ≥ Vz (≈47V) → diode bắt đầu dẫn dòng, giữ điện áp ổn định quanh 47V.

👉 Tức là diode Zener được dùng để ổn định hoặc giới hạn điện áp trong mạch.

💡 6. Ứng dụng thực tế 1N5261B

Ứng dụng	Mô tả
Mạch ổn áp	Duy trì điện áp cố định 47V cho tải nhạy cảm.
Mạch tham chiếu điện áp	Làm nguồn chuẩn cho bộ khuếch đại, ADC, mạch đo.
Bảo vệ ngược điện áp	Ngăn quá áp làm hỏng linh kiện nhạy.
Giới hạn điện áp đầu vào vi điều khiển	Hạn chế xung điện áp cao.
Mạch chia áp ổn định	Kết hợp điện trở để tạo ra nguồn ổn định.
