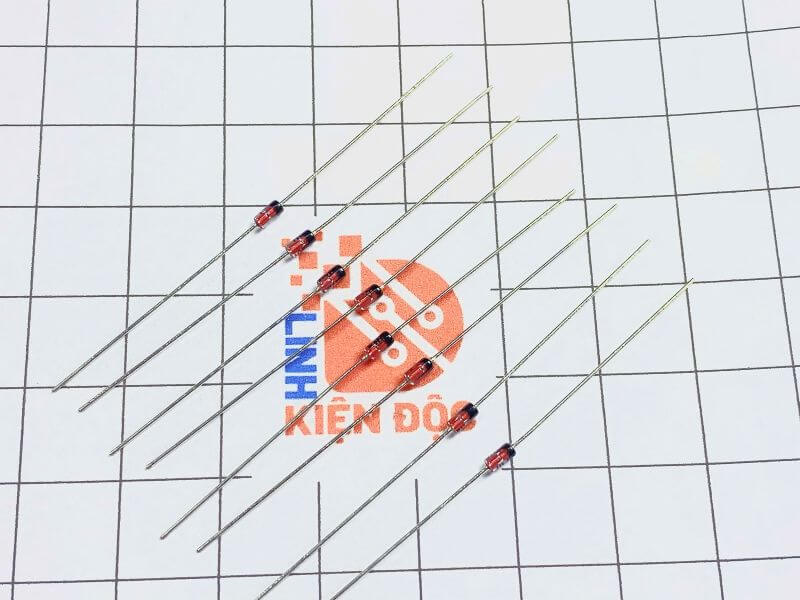

Diode zenner 1N5248B 0.5W 18V DO-35

1. Giới thiệu Diode Zener 1N5248

• Tên linh kiện: Diode Zener 1N5248

• Loại: Zener diode

• Điện áp Zener (Vz): 18V

• Công suất tối đa: 0.5W

• Gói: DO-35 (thủy tinh, 2 chân thẳng)

Mục đích sử dụng:

• Diode Zener 1N5248 ổn định điện áp 18V trong các mạch điện tử.

• Bảo vệ IC, transistor hoặc linh kiện nhạy cảm khỏi quá áp.

• Cung cấp điện áp tham chiếu cho các mạch đo lường, mạch so sánh hoặc nguồn ổn định.

2. Cấu tạo Diode Zener 1N5248

• Chất bán dẫn PN: Giống diode thường nhưng được chế tạo mỏng và đặc biệt, cho phép diode dẫn dòng ngược khi đạt 18V mà không hỏng.

• Thân thủy tinh: Trong suốt, quan sát được bên trong.

• Chân kim loại: Hai chân thẳng để hàn vào PCB hoặc breadboard.

• Vạch màu trên thân: Đánh dấu Cathode (-), chân còn lại là Anode (+).

Nguyên lý hoạt động:

• Khi mắc ngược, diode Zener 1N5248 không dẫn dòng cho đến khi điện áp ngược đạt 18V.

• Khi đạt 18V, diode dẫn dòng ngược và giữ điện áp ổn định, bảo vệ mạch và làm điện áp tham chiếu.

3. Thông số kỹ thuật Diode Zener 1N5248



4. Kiểu chân và chức năng Diode Zener 1N5248

• Cathode (-): Chân có vạch màu, nối dương khi đo điện áp Zener.

• Anode (+): Chân còn lại, nối âm khi đo điện áp Zener.

Lưu ý:

• Khi sử dụng diode Zener 1N5248, phải mắc ngược để giữ điện áp ổn định.

• Khi mắc thuận, diode 1N5248 hoạt động như diode thông thường, điện áp dẫn ~0.6–0.7V.

5. Chức năng Diode Zener 1N5248

1. Ổn định điện áp: Giữ điện áp 18V không đổi.

2. Bảo vệ mạch: Ngăn IC, transistor hoặc linh kiện nhạy cảm khỏi điện áp cao.

3. Điện áp tham chiếu: Cung cấp điện áp chuẩn cho IC, ADC, DAC, mạch so sánh hoặc mạch đo lường.

6. Ứng dụng Diode Zener 1N5248

• Tạo nguồn điện áp ổn định 18V cho mạch nhỏ.

• Bảo vệ quá áp cho IC, transistor hoặc các linh kiện nhạy cảm.

• Là điện áp tham chiếu trong mạch đo lường, mạch so sánh tín hiệu.

• Giới hạn tín hiệu và bảo vệ mạch khi điện áp tăng đột ngột.

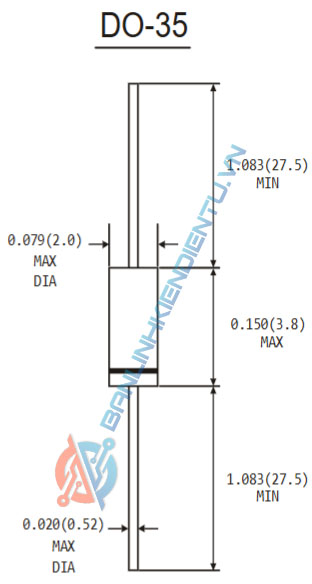

7. Kích thước Diode Zener 1N5248

• Chiều dài thân: 5 mm

• Đường kính thân: 2 mm

• Khoảng cách giữa 2 chân: 2.5 mm

• Chất liệu: Thủy tinh trong suốt, chân kim loại mạ thiếc

8. Cách đo kiểm tra sống/chết Diode Zener 1N5248

8.1 Chuẩn bị

• Đồng hồ vạn năng (Multimeter) chế độ đo diode.

• Nguồn DC 10–20V + trở hạn dòng 100Ω–1kΩ nếu muốn đo điện áp Zener thực tế.

8.2 Kiểm tra diode cơ bản

Bước 1: Đo chiều thuận

• Đỏ → Anode (+)

• Đen → Cathode (-)

• Giá trị hiển thị ~0.6–0.7V → diode 1N5248 còn sống

• OL hoặc 0V → diode 1N5248 hỏng

Bước 2: Đo chiều ngược

• Đỏ → Cathode (-)

• Đen → Anode (+)

• OL hoặc giá trị cao → diode 1N5248 bình thường

• Hiển thị ~0.6V → diode 1N5248 hỏng

8.3 Kiểm tra điện áp Zener thực tế

• Mắc nguồn DC qua trở hạn dòng với diode Zener 1N5248 mắc ngược.

• Đo điện áp Cathode → Anode, phải gần 18V ±5%

• Nếu điện áp thấp hoặc quá cao → diode 1N5248 hỏng hoặc quá tải

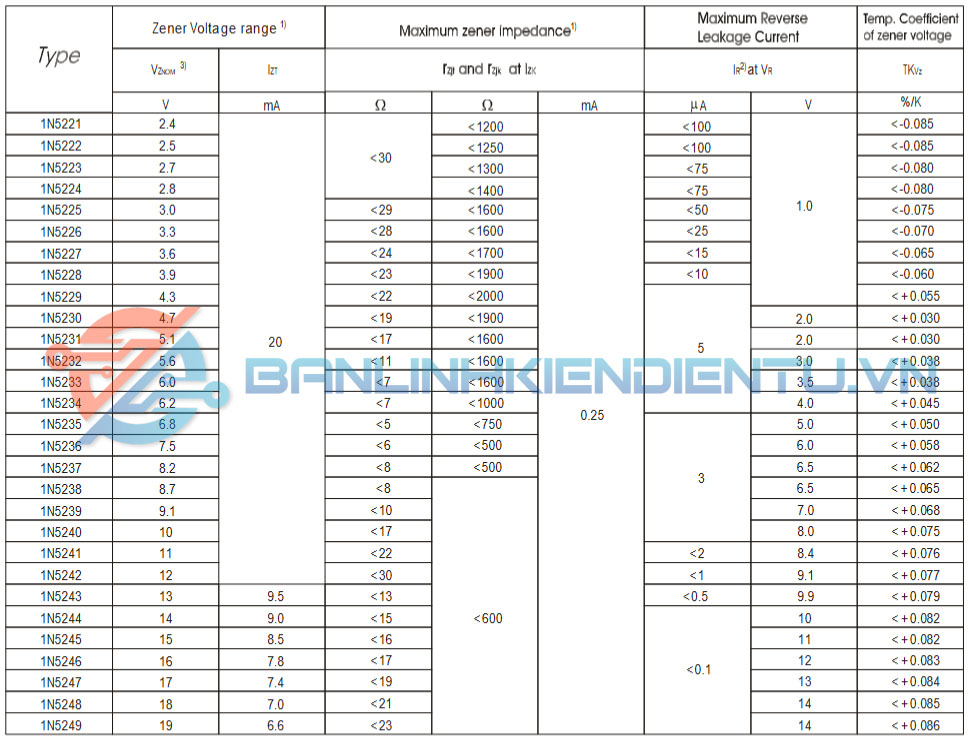

Datasheet 1N5248
