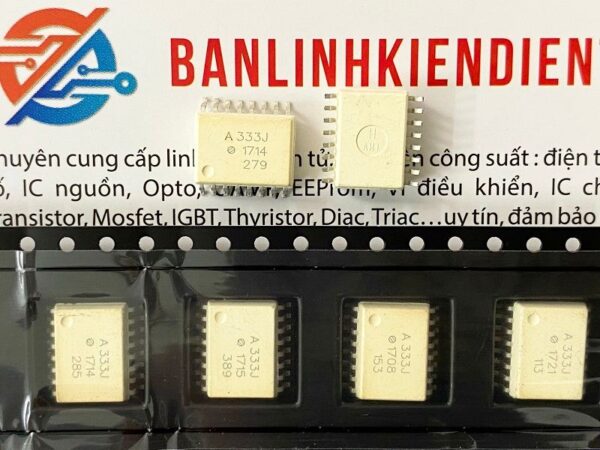

A333J, HCPL-333J, ACPL-333J Opto Driver SOP-16

1. Giới thiệu Opto Driver A333J

• Tên đầy đủ: ACPL-333J (Avago / Broadcom) — một gate-driver optocoupler tích hợp các chức năng bảo vệ cho IGBT / MOSFET.

• Chức năng: truyền tín hiệu từ LED đầu vào sang đầu ra công suất, điều khiển cổng IGBT/MOSFET, đồng thời tích hợp các tính năng bảo vệ như phát hiện desaturation (DESAT), Under-Voltage Lock-Out (UVLO), active Miller clamp và tín hiệu fault feedback.

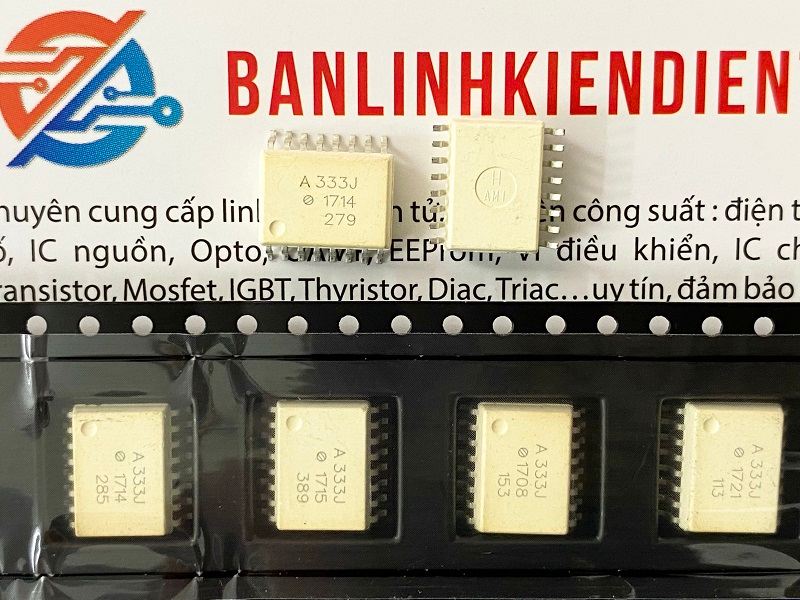

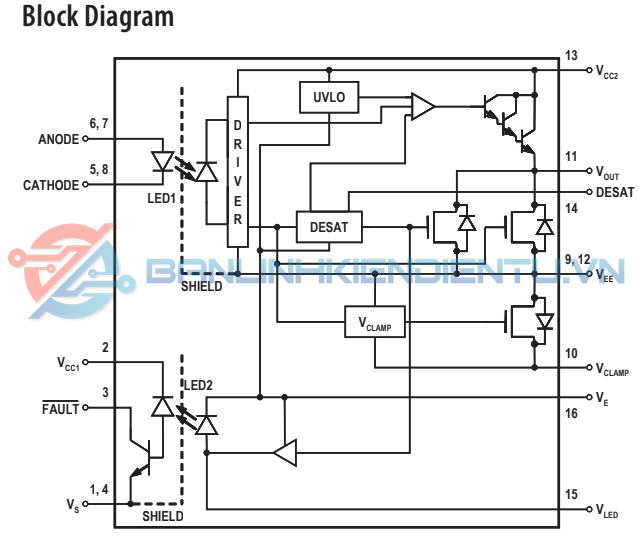

2. Cấu tạo bên trong Opto Driver A333J

Các khối chính bên trong ACPL-333J:

• LED input (AlGaAs LED) — phía sơ cấp nhận tín hiệu điều khiển.

• Mạch xử lý đầu vào, khuếch đại, logic nội bộ xử lý tín hiệu điều khiển, bảo vệ. Có khối DESAT để phát hiện khi điện áp collector-emitter của IGBT vượt ngưỡng.

• Output công suất (power output stage) để cấp dòng lớn lên cổng IGBT / MOSFET (~2.5 A peak) để switch gate.

• Active Miller Clamp: khối kẹp Miller nhằm hạn chế ảnh hưởng của điện dung Miller khi dV/dt cao, giúp kiểm soát điện áp cổng khi chuyển mạch.

• UVLO (Under-Voltage Lock-Out): bảo vệ khi điện áp cung cấp chưa đạt mức cần thiết.

• Tín hiệu phản hồi FAULT (fault status) ngõ ra: khi xảy ra lỗi (ví dụ desaturation), mạch gửi tín hiệu fault để thông báo.

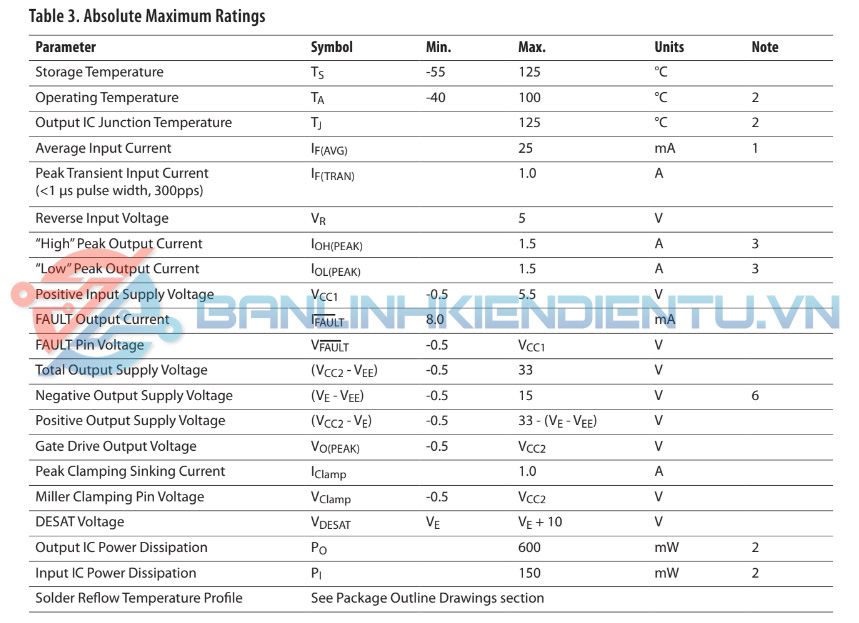

3. Thông số kỹ thuật chính Opto Driver A333J

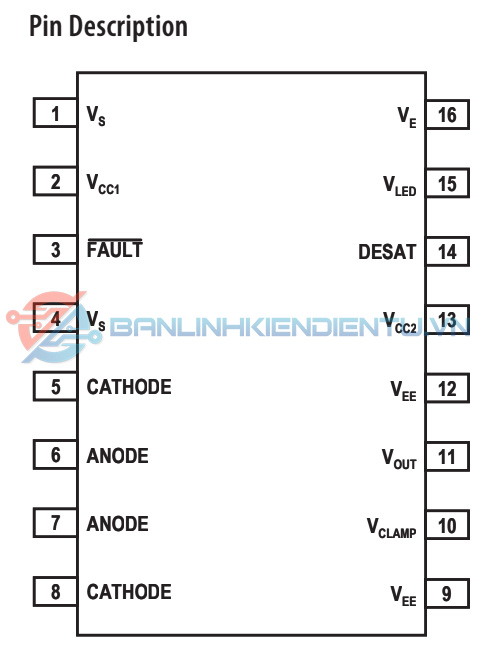

4. Kiểu chân & chức năng các chân của Opto Driver A333J

ACPL-333J có gói SO-16 (16 chân, bề mặt SMT) với các chân sau (chính và phụ) — dưới đây là một số chân quan trọng:

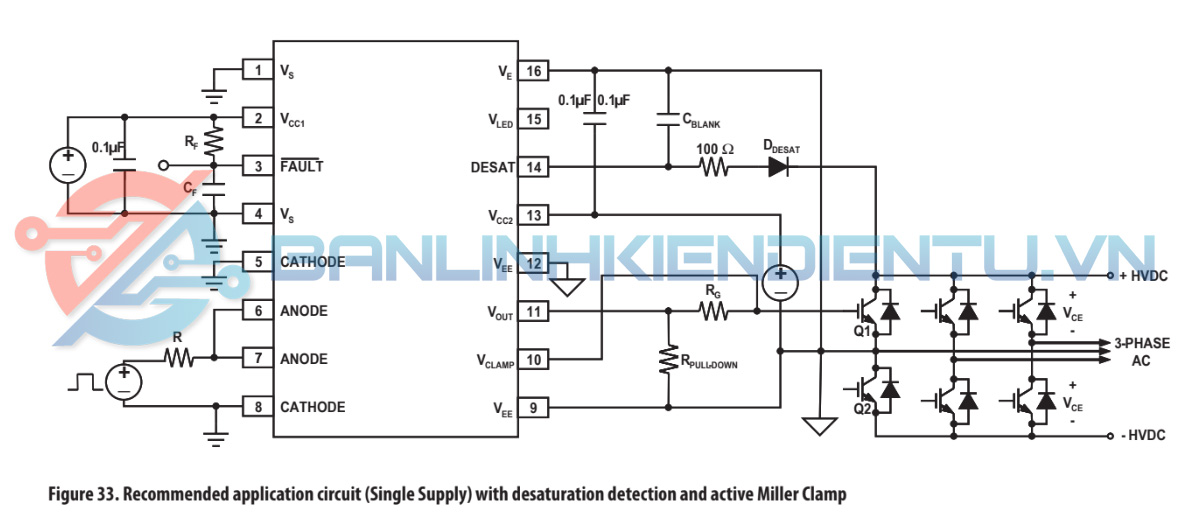

5. Ứng dụng Opto Driver A333J

Một số ứng dụng đặc trưng của ACPL-333J:

• Dùng để lái gate IGBT/MOSFET trong biến tần, mô đun điều khiển động cơ, UPS, nguồn công nghiệp.

• Thiết kế mạch bảo vệ: phát hiện lỗi desaturation (khi IGBT không dẫn tốt), UVLO để ngăn gate drive quá thấp, soft turn-off giúp giảm xung điện áp khi turn-off.

• Mạch công suất cao, nơi yêu cầu cách ly điện áp cao giữa mạch điều khiển và mạch công suất.

6. Cách kiểm tra Opto Driver A333J

Để kiểm tra ACPL-333J (cảm thấy có lỗi hoặc cần hiệu chuẩn), có thể làm:

1. Kiểm tra nguồn cấp (input + output)

   • Xác nhận cấp VCC1, VCC2 đúng dải (ví dụ 5 V cho logic input, 15-30 V đầu ra)

2. Kiểm tra LED input hoạt động

   • Kích LED input (Anode-Cathode) với dòng định mức, kiểm tra xem output có ra tín hiệu khi LED bật

3. Kiểm tra output gate drive

   • Giả lập tải gate (IGBT / MOSFET gate) hoặc dùng resistor lớn + capacitance để xem output có dòng đủ, thời gian bật/tắt phù hợp với datasheet

4. Kiểm tra chức năng Desat

   • Dùng mạch test với transistor IGBT hoặc mô phỏng collector-emitter điện áp cao, xem liệu khi VCE vượt ngưỡng, chân DESAT có trigger FAULT và output turn off mềm

5. Kiểm tra UVLO

   • Giảm điện áp cấp output (VCC2) xuống dưới ngưỡng UVLO xem output có bị giữ off đúng như spec

6. Kiểm tra fault feedback

   • Khi xảy ra lỗi (desat, hoặc rủi ro đầu ra) xem chân FAULT có ra đúng tín hiệu (open collector low hoặc high impedance tùy trạng thái)

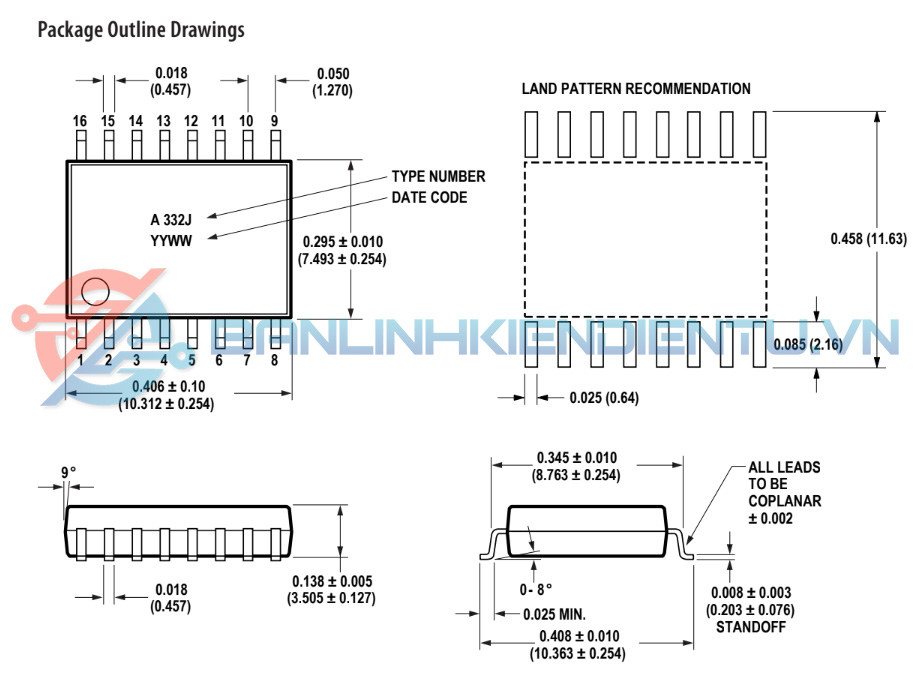

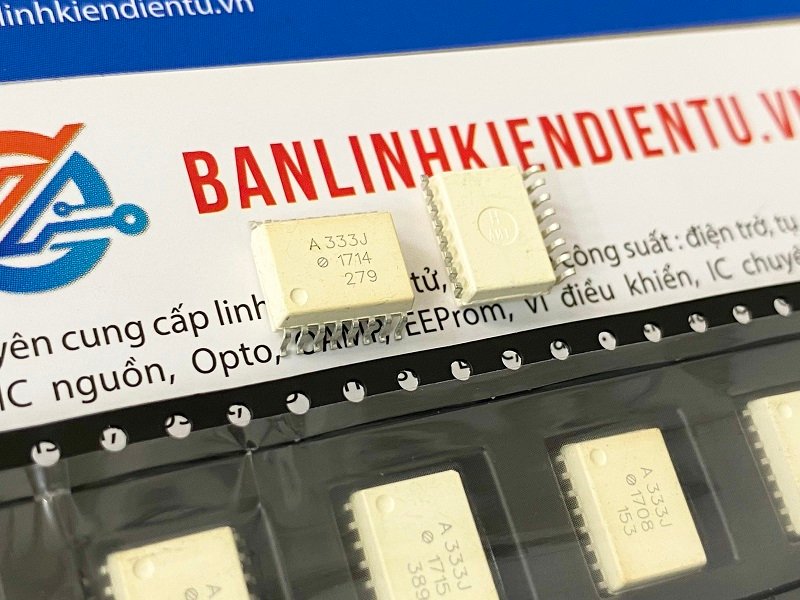

7. Kích thước & Package Opto Driver A333J

• Package: SO-16 Surface Mount (16 chân)

• Cách ly điện áp cách ly (isolation) cao, khoảng cách chân ngoại vi và pad, clearance/creepage lớn trong thiết kế package để đạt các chuẩn cách ly ~3750 Vrms hoặc hơn.

• Kích thước chi tiết (theo datasheet):

  • Chiều dài package: khoảng 10.3 mm ± sai số nhỏ

  • chiều rộng, chiều cao, độ dày chân, pitch chân: datasheet có thông số chi tiết bản vẽ mechanical.
