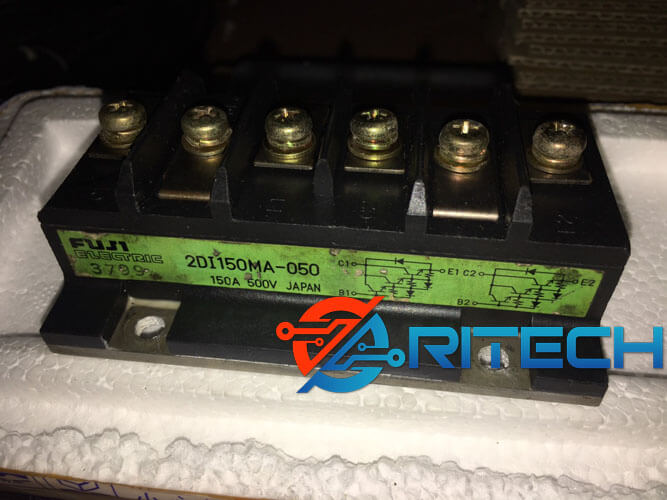

1. GIỚI THIỆU 2DI150MA-050 TRANSISTOR FUJI 150A 500V
Transistor 2DI150MA-050 là module IGBT kép (Dual IGBT Module) do hãng Fuji Electric sản xuất. Linh kiện được thiết kế cho các ứng dụng công suất trung bình và cao như biến tần, bộ nghịch lưu, hệ thống điều khiển động cơ.
Module này tích hợp transistor công suất cao và diode hồi tiếp, giúp tối ưu hiệu suất chuyển mạch, giảm tổn hao năng lượng, tăng độ tin cậy cho hệ thống.
2. CẤU TẠO
Bên trong 2DI150MA-050 gồm:
-
Hai transistor IGBT mắc song song hoặc cầu.
-
Hai diode hồi tiếp (Freewheel Diodes) song song với IGBT để triệt tiêu điện áp phản kháng.
-
Tấm đế cách điện gốm nhôm (Al₂O₃ baseplate) giúp tản nhiệt nhanh.
-
Vỏ module kín, cách điện tốt, có thể gắn trực tiếp lên tản nhiệt nhôm.
3. THÔNG SỐ KỸ THUẬT
Thông số | Giá trị |
---|---|
Hãng sản xuất | FUJI Electric |
Mã linh kiện | 2DI150MA-050 |
Dòng cực đại (Ic) | 150A |
Điện áp cực đại (Vce) | 500V |
Điện áp kích (Vge) | ±20V |
Dòng kích (Ig) | 2–3A |
Điện áp rơi Vce(sat) | ≈ 2.1V (tại Ic = 150A) |
Dòng diode thuận | 150A |
Thời gian bật/tắt | 0.3–0.6 µs |
Nhiệt độ hoạt động | -40°C → +150°C |
Kiểu module | Dual IGBT |
Điện áp cách ly | 2500V AC/1 phút |
4. KIỂU CHÂN & CHỨC NĂNG CHÂN
Cấu trúc chân (nhìn từ trên xuống):
Ký hiệu | Chức năng |
---|---|
C1, C2 | Collector (Cực thu) |
E1, E2 | Emitter (Cực phát) |
G1, G2 | Gate (Cổng điều khiển) |
Hai transistor có thể được cấu hình song song hoặc cầu H tùy theo mạch ứng dụng.
5. CHỨC NĂNG LINH KIỆN
-
Đóng vai trò công tắc bán dẫn công suất cao, điều khiển dòng lớn với tín hiệu nhỏ.
-
Tích hợp diode hồi tiếp, giúp bảo vệ khi tải cảm ngược điện áp.
-
Tổn hao thấp, hiệu suất cao, thích hợp cho mạch chuyển mạch nhanh.
-
Cách ly tốt giữa phần điều khiển và phần công suất.
6. ỨNG DỤNG
-
Biến tần công nghiệp (Inverter 3 pha).
-
Bộ nghịch lưu (DC–AC converter).
-
Bộ điều khiển động cơ servo, động cơ cảm ứng.
-
Hệ thống UPS, nguồn dự phòng.
-
Bộ nguồn xung công suất cao (SMPS).
-
Hệ thống năng lượng mặt trời hoặc gió (Solar/Wind Inverter).
7. KÍCH THƯỚC (THAM KHẢO)
Kích thước | Giá trị |
---|---|
Dài | 108 mm |
Rộng | 62 mm |
Cao | 30 mm |
Khoảng cách lỗ bắt vít | 94 mm |
Trọng lượng | ≈ 250 g |
8. CÁCH ĐO ĐẠC KIỂM TRA
Dụng cụ: Đồng hồ VOM kim hoặc VOM số.
a. Kiểm tra diode hồi tiếp
-
Chuyển đồng hồ về thang diode.
-
Đo giữa C và E:
-
Chiều thuận → kim lên (0.3–0.6V).
-
Chiều ngược → kim không lên.
-
b. Kiểm tra transistor IGBT
-
Nạp điện cho cổng G-E (bằng VOM thang x1kΩ, chiều thuận sẽ kích mở).
-
Đo C-E: nếu kim lên → transistor mở.
-
Xả điện (chập G-E): kim trở về 0 → transistor tốt.
-
Nếu đo hai chiều C-E đều dẫn → linh kiện hỏng.
