1SMB5914B kí hiệu 914B Diode Zener SMD 3.6V 3W DO-214AA

1SMB5914B kí hiệu 914B Diode Zener SMD 3.6V 3W DO-214AA - Ảnh 3

1SMB5914B kí hiệu 914B Diode Zener SMD 3.6V 3W DO-214AA

3.240₫

Mã sản phẩm: 1SMB5914B

Kí hiệu: 914B

Loại linh kiện: Diode Zener

Công suất: 3w

Điện áp: 3.6V

Kiểu chân: DO-214AA

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 49-03

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

🔹 1. Giới thiệu 1SMB5914B kí hiệu 914B Diode Zener SMD 3.6V 3W DO-214AA

1SMB5914B (hoặc 914B) là một diode Zener được đóng gói dưới dạng SMD (chân dán) với điện áp Zener 3.6V và công suất tiêu tán tối đa 3W. Diode này được đóng gói theo chuẩn DO-214AA. Nó có chức năng ổn định điện áp và bảo vệ các mạch điện tử khỏi các đột biến điện áp quá mức.

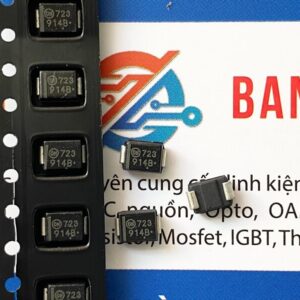

1SMB5914B 1

Mã linh kiện đầy đủ: 1SMB5914B
Mã viết tắt trên vỏ: 914B
Loại: Diode Zener SMD (chân dán)
Điện áp Zener: 3.6V
Công suất tiêu tán tối đa: 3W
Gói đóng: DO-214AA (SMD)

🔹 2. Cấu tạo

Chất liệu bán dẫn: Silicon, giúp diode hoạt động ổn định và bền bỉ trong các mạch điện tử.
Cấu trúc: Diode Zener có cấu trúc P-N, với một vùng phân cực ngược và một vùng Zener, giúp duy trì điện áp ổn định khi điện áp ngược vượt qua điện áp Zener.
Vỏ bảo vệ: Được đóng gói trong gói DO-214AA, chuẩn SMD, bảo vệ diode khỏi các yếu tố bên ngoài và dễ dàng lắp ráp trên mạch in (PCB).

🔹 3. Thông số kỹ thuật

Thông số	Giá trị
Điện áp Zener (V<sub>Z</sub>)	3.6V ±5% tại dòng 35mA
Công suất tiêu tán (P<sub>D</sub>)	3W (ở 25°C)
Dòng rò ngược (I<sub>R</sub>)	≤ 0.5μA @ 2.88V
Điện trở nhiệt	RθJA ≈ 70°C/W
Dòng điện Zener max (I<sub>Z</sub>)	≈ 100mA @ 3.6V (tùy điều kiện)
Nhiệt độ hoạt động	-65°C đến +150°C
Kiểu đóng gói	DO-214AA (SMD)

🔹 4. Kiểu chân & Chức năng chân

Diode Zener 1SMB5914B có hai chân dán theo chuẩn DO-214AA:

Chân Anode (Chân 1): Chân này không có vạch đánh dấu, nối với cực âm của mạch điện.
Chân Cathode (Chân 2): Chân này có vạch trắng đánh dấu, nối với cực dương của mạch điện.

Khi phân cực ngược, diode Zener sẽ dẫn điện và duy trì điện áp 3.6V tại chân cathode khi điện áp ngược đạt 3.6V.

🔹 5. Chức năng linh kiện

Diode Zener 1SMB5914B thực hiện các chức năng chính sau:

Ổn định điện áp: Khi điện áp ngược đạt 3.6V, diode sẽ bắt đầu dẫn điện và duy trì điện áp tại chân cathode ổn định ở mức 3.6V.
Bảo vệ mạch: Diode Zener giúp bảo vệ các mạch điện khỏi các đột biến điện áp quá mức có thể gây hỏng mạch.
Điều chỉnh điện áp: Diode Zener giúp duy trì điện áp ổn định trong các mạch điện tử, bảo vệ các linh kiện nhạy cảm như vi điều khiển, cảm biến, và các linh kiện điện tử khác.

🔹 6. Ứng dụng

Diode Zener 1SMB5914B được sử dụng trong nhiều ứng dụng điện tử như:

Mạch ổn áp: Đảm bảo duy trì điện áp ổn định cho các linh kiện nhạy cảm như vi điều khiển, mạch cảm biến, và các mạch cần điện áp cố định.
Bảo vệ mạch điện: Giúp bảo vệ các linh kiện khỏi các xung điện áp (surge) hoặc các đột biến điện áp có thể gây hư hỏng.
Ứng dụng trong nguồn DC: Được sử dụng trong các mạch điện một chiều (DC) để ổn định điện áp cung cấp.
Ứng dụng chống xung (ESD, TVS): Diode Zener có thể được dùng để bảo vệ thiết bị điện tử khỏi các xung điện áp gây hại.
Nguồn tham chiếu: Dùng làm nguồn tham chiếu trong các mạch đo lường và điều khiển.

🔹 7. Kích thước (Package DO-214AA – SMB)

Thông số	Kích thước (mm)
Chiều dài tổng thể	5.2
Chiều rộng	3.3
Chiều cao	2.1 max
Khoảng cách chân	2.5
Loại chân	Chân dán SMD

do 214aa

👉 Kích thước này phù hợp với việc lắp đặt trên bảng mạch in (PCB) qua phương pháp hàn SMD.

🔹 8. Cách đo đạc kiểm tra

A. Kiểm tra bằng đồng hồ vạn năng (multimeter)

🔸 Chế độ “diode test”:

Kết nối que đo đỏ vào cathode (chân có vạch trắng) và que đo đen vào anode.
Đo dòng điện khi diode dẫn. Đồng hồ sẽ chỉ ra giá trị sụt áp khoảng 0.7V cho diode thông thường.
Đảo chiều đo, bạn sẽ không thấy điện áp nếu diode không dẫn khi phân cực ngược.

🔸 Chế độ “đo điện áp”:

Cấp điện áp ngược cho diode, đo điện áp tại chân cathode.
Khi điện áp đạt 3.6V, bạn sẽ thấy điện áp ổn định ở chân cathode.
Nếu điện áp không ổn định hoặc thấp hơn mức Zener, có thể diode đã hỏng.

B. Kiểm tra điện áp Zener thực tế

Dụng cụ cần chuẩn bị:

Nguồn cấp DC có thể điều chỉnh (từ 3.6V trở lên).
Điện trở hạn dòng (1kΩ hoặc 2kΩ).
Đồng hồ đo điện áp.

Sơ đồ đấu nối:

Đo điện áp trên chân cathode. Nếu điện áp duy trì 3.6V ±5%, diode đang hoạt động đúng.
Nếu điện áp thấp hoặc không ổn định, diode có thể đã bị hỏng.
