ADC101S021CIMFX, X08C IC SOT23-6

55.000₫

Mã sản phẩm: X08C

Loại linh kiện: IC

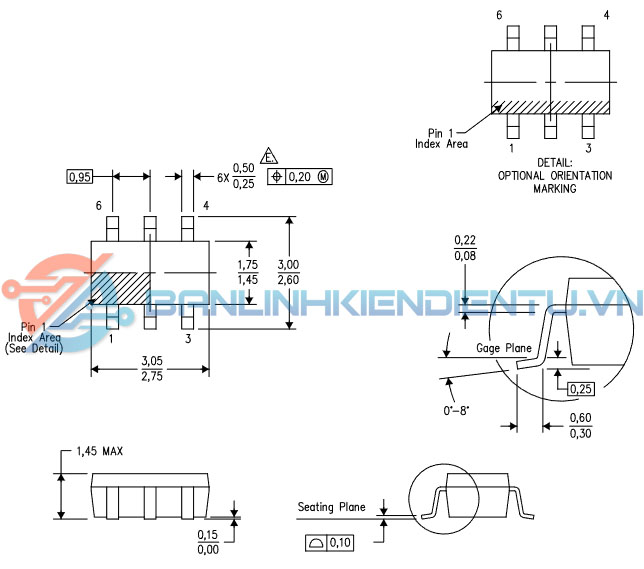

Kiểu chân: SOT23-6

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T5-45

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu về IC ADC101S021CIMFX, X08C

IC ADC101S021CIMFX / X08C là bộ Analog-to-Digital Converter (ADC) 10-bit tốc độ cao, dạng SOT23-6. IC sử dụng giao tiếp serial SPI, hoạt động từ nguồn đơn 2.7–5.5 V, thích hợp cho các ứng dụng đo lường, vi điều khiển, cảm biến và xử lý tín hiệu analog trong hệ thống nhúng.

IC X08C 1

2. Cấu tạo và nguyên lý hoạt động của IC ADC101S021CIMFX

so do khoi ADC101S021

Cấu tạo:
- ADC 10-bit với track/hold tích hợp.
- Giao tiếp serial SPI gồm các chân SCLK, SDATA, CS.
- Nguồn đơn VA và GND tách biệt.
Nguyên lý hoạt động:
1. Tín hiệu analog được đưa vào VIN.
2. Khi CS được kích hoạt LOW, IC bắt đầu chuyển đổi và dữ liệu 10-bit xuất ra SDATA theo clock SCLK.
3. Dữ liệu digital đọc ra từ MSB → LSB theo chuẩn SPI.

3. Thông số kỹ thuật chính của IC ADC101S021CIMFX

thong so ky thuat ADC101S021

Độ phân giải: 10-bit
Dải input: 0 → VA
Tốc độ chuyển đổi: 1 MSPS
Nguồn cấp: 2.7 V đến 5.5 V
Giao tiếp: SPI serial (SCLK, SDATA, CS)
Đóng gói: SOT23-6
Tiêu thụ điện năng thấp

4. Kiểu chân và chức năng của IC ADC101S021CIMFX

ADC101S021

chuc nang cac chan ADC101S021 1

Chân	Tên chân IC ADC101S021CIMFX	Chức năng
1	VA	Nguồn analog / positive supply
2	GND	Ground / reference
3	VIN	Input analog
4	SCLK	Serial clock input (SPI)
5	SDATA	Serial data output (10-bit ADC)
6	CS	Chip select (active low)

5. Chức năng của IC ADC101S021CIMFX

Chuyển đổi analog sang số 10-bit: Tín hiệu analog VIN → dữ liệu 10-bit digital.
Giao tiếp SPI: Dễ dàng tích hợp với vi điều khiển.
Track/Hold tích hợp: Giữ tín hiệu trong quá trình chuyển đổi.
Nguồn đơn: Hoạt động từ 2.7–5.5 V, tiết kiệm năng lượng.
