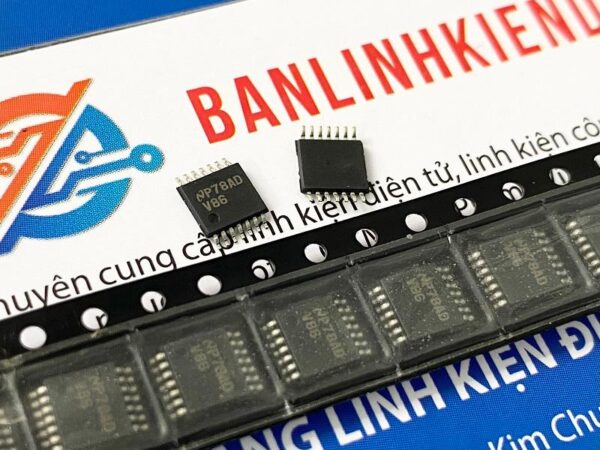

74VHC86MTCX, V86 IC số TSSOP-14

20.000₫

Mã sản phẩm: V86

Loại linh kiện: IC

Kiểu chân: SOP-14

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 10-11

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu về IC 74VHC86

74VHC86 là IC logic số gồm bốn cổng XOR (Exclusive-OR) độc lập, mỗi cổng có hai ngõ vào và một ngõ ra, hoạt động với tốc độ cao và mức logic CMOS.
IC thuộc dòng 74VHC (Very High-Speed CMOS) – cho tốc độ tương đương TTL nhưng tiêu thụ công suất thấp hơn nhiều.

IC thường được gọi ngắn gọn là V86 trong các mạch thực tế, sử dụng để thực hiện phép XOR, so sánh bit, mạch tạo xung, mạch cộng nửa (half adder), hoặc mạch tạo parity check.

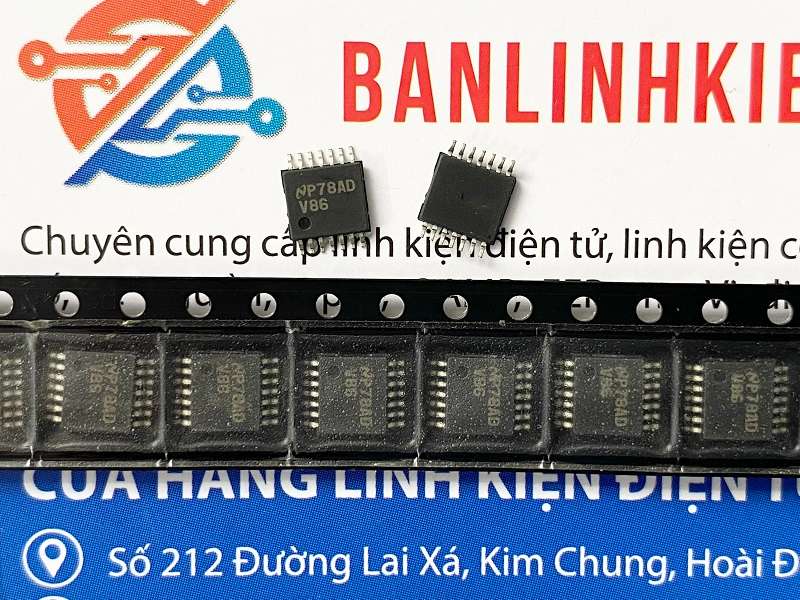

74VHC86 IC 1

2. Cấu tạo và nguyên lý hoạt động

IC gồm 4 cổng XOR độc lập:

Mỗi cổng có 2 đầu vào (A, B) và 1 đầu ra (Y).
Logic XOR cho ra mức “1” khi hai đầu vào khác nhau, và “0” khi hai đầu vào giống nhau.

A	B	Y (A ⊕ B)
0	0	0
0	1	1
1	0	1
1	1	0

Các cổng hoạt động độc lập, chia đều cho 14 chân (7 chân mỗi bên).

3. Thông số kỹ thuật của 74VHC86

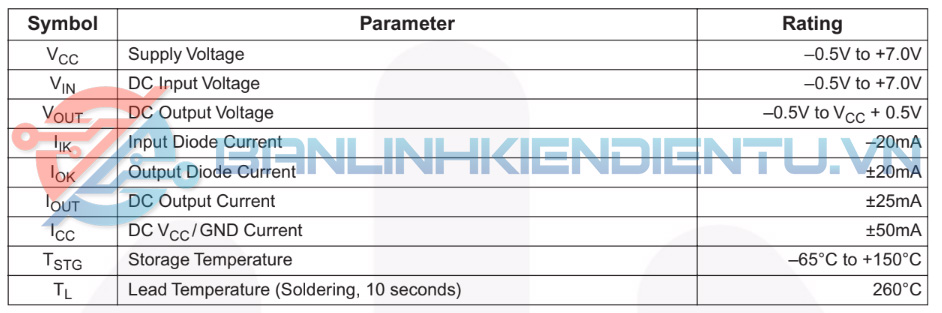

Giá trị thông số kĩ thuật hoạt dộng tối da của IC 74VHC86 — Screenshot

Thông số	Ký hiệu	Giá trị điển hình
Điện áp nguồn	V<sub>CC</sub>	2.0V – 5.5V
Dòng ra mỗi cổng	I<sub>OH/OL</sub>	±8 mA @ VCC = 4.5V
Mức logic cao (min)	V<sub>IH</sub>	0.7 × VCC
Mức logic thấp (max)	V<sub>IL</sub>	0.3 × VCC
Dòng tiêu thụ tĩnh	I<sub>CC</sub>	2 µA (max)
Thời gian trễ truyền	t<sub>pd</sub>	4 ns @ VCC = 5V
Nhiệt độ hoạt động	T<sub>op</sub>	-40°C → +85°C
Kiểu đóng gói	—	TSSOP-14 / SOP-14 / DIP-14

4. Kiểu chân và chức năng của 74VHC86 (TSSOP-14)

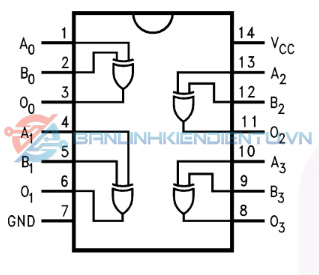

Sơ đồ chân (Top View – theo datasheet chuẩn):

Số chân	Ký hiệu	Tên gọi	Chức năng
1	A0	Input A1	Ngõ vào thứ nhất của cổng XOR số 1
2	B0	Input B1	Ngõ vào thứ hai của cổng XOR số 1
3	O0	Output 1	Ngõ ra cổng XOR số 1
4	A1	Input A2	Ngõ vào thứ nhất của cổng XOR số 2
5	B1	Input B2	Ngõ vào thứ hai của cổng XOR số 2
6	O1	Output 2	Ngõ ra cổng XOR số 2
7	GND	Ground	Nối đất
8	O2	Output 3	Ngõ ra cổng XOR số 3
9	A2	Input A3	Ngõ vào thứ nhất của cổng XOR số 3
10	B2	Input B3	Ngõ vào thứ hai của cổng XOR số 3
11	O3	Output 4	Ngõ ra cổng XOR số 4
12	A3	Input A4	Ngõ vào thứ nhất của cổng XOR số 4
13	B3	Input B4	Ngõ vào thứ hai của cổng XOR số 4
14	VCC	Supply	Chân cấp nguồn (2.0V – 5.5V)

5. Chức năng hoạt động

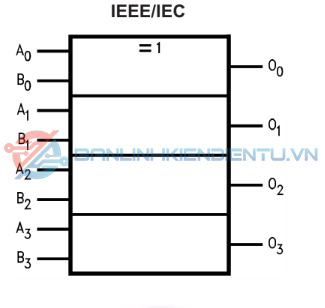

Kí hiệu IC 74VHC86 dạng Logic — Screenshot

Mỗi cổng thực hiện phép A ⊕ B = Y (Exclusive OR).
Khi hai ngõ vào khác nhau (1 và 0 hoặc 0 và 1) → ngõ ra Y = 1.
Khi hai ngõ vào giống nhau → Y = 0.

Ví dụ ứng dụng cơ bản:

Mạch cộng nửa (Half Adder):
- SUM = A ⊕ B
- CARRY = A ⋅ B
Mạch kiểm tra chẵn lẻ (Parity Generator/Checker).
Mạch so sánh tín hiệu logic.
Mạch tạo xung cạnh (Edge Detector) bằng cách XOR giữa tín hiệu gốc và trễ.

6. Ứng dụng của IC 74VHC86

Mạch tạo tín hiệu chẵn/lẻ (Parity Bit).
Mạch cộng nhị phân đơn giản (Half Adder / Full Adder).
Mạch tạo xung cạnh, phát hiện thay đổi trạng thái.
Mạch mã hóa / giải mã logic.
Mạch xử lý logic trong vi điều khiển, FPGA, DSP.
Ứng dụng trong thiết bị đo, đếm, xử lý tín hiệu số tốc độ cao.

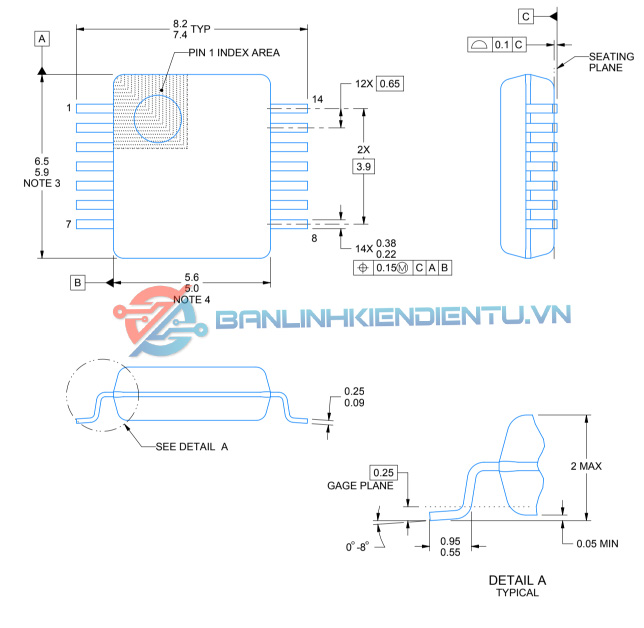

7. Kích thước vật lý của 74VHC86 (TSSOP-14)

Thông số	Ký hiệu	Giá trị (mm)
Chiều dài tổng	L	5.0 – 5.2
Chiều rộng tổng	W	4.3 – 4.5
Chiều cao	H	1.0 – 1.2
Bước chân	e	0.65
Số chân	—	14
Kiểu vỏ	—	TSSOP-14 (Thin Shrink Small Outline Package)

8. Cách đo và kiểm tra sống/chết của IC 74VHC86

A. Kiểm tra nguồn

Cấp VCC = 5V, nối GND chân 7.
Dòng tiêu thụ tĩnh rất nhỏ (vài µA).

B. Kiểm tra chức năng XOR

Dùng 2 công tắc logic hoặc nguồn 0V/5V nối vào A1, B1, đo điện áp tại Y1.
Theo bảng chân trị XOR:
- A = 0, B = 0 → Y = 0
- A = 0, B = 1 → Y = 1
- A = 1, B = 0 → Y = 1
- A = 1, B = 1 → Y = 0
Nếu tín hiệu ra đúng quy luật → IC hoạt động bình thường.
Nếu không có thay đổi hoặc luôn mức cao/thấp → IC lỗi.
