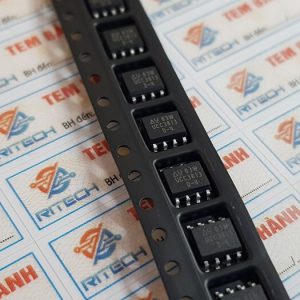

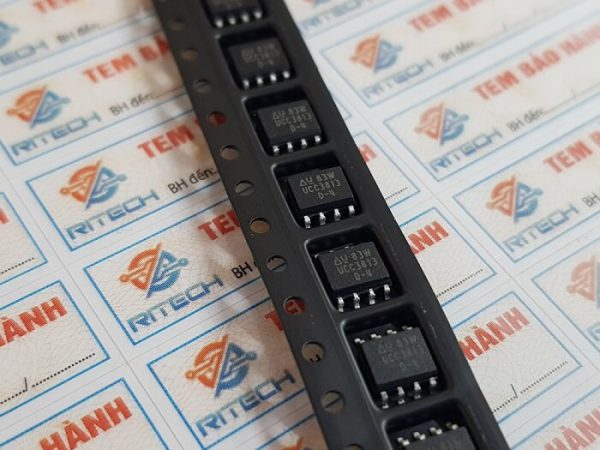

UCC3813D-4 UCC3813 IC nguồn SOP-8

20.000₫

Mã sản phẩm : UCC3813D-4

Loại linh kiện: IC nguồn

Kiểu chân: SOP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T13-34

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Mô tả

UCC3813D-4 UCC3813 IC Nguồn SOP-8: Giới Thiệu và Các Thông Tin Chi Tiết

UCC3813 là một IC điều khiển nguồn được thiết kế bởi Texas Instruments, được sử dụng chủ yếu trong các mạch chuyển mạch flyback và buck converter. Với thiết kế SOP-8, UCC3813 là lựa chọn phổ biến trong các ứng dụng cung cấp điện năng ổn định và hiệu quả cho các thiết bị tiêu thụ điện năng. IC này có khả năng điều khiển nguồn một chiều (DC) từ điện áp đầu vào cao thành điện áp ổn định thấp hơn, phù hợp cho các nguồn điện và mạch chuyển mạch.

1. Giới Thiệu

UCC3813 là một IC điều khiển nguồn sử dụng công nghệ PWM (Pulse Width Modulation). Nó cung cấp một giải pháp hiệu quả cho các mạch buck converter, flyback converter, và các ứng dụng nguồn điện ổn định khác. IC này giúp điều chỉnh điện áp và dòng điện trong các hệ thống cung cấp điện, mang lại hiệu quả cao và giảm thiểu tiêu thụ năng lượng. Với thiết kế SOP-8, IC dễ dàng tích hợp vào các mạch và tiết kiệm không gian.

UCC3813

2. Cấu Tạo

UCC3813 được xây dựng với các đặc tính chính sau:

Cấu trúc điều khiển PWM: IC sử dụng kỹ thuật điều chế rộng xung (PWM) để điều khiển nguồn, tối ưu hóa hiệu suất chuyển mạch và giảm thiểu công suất tiêu thụ.
Chân Enable và Feedback: Cung cấp khả năng điều khiển linh hoạt và hiệu quả với chân Enable (EN) để bật/tắt IC và Feedback (FB) để giám sát điện áp đầu ra.
Cấu trúc bảo vệ: Bao gồm các tính năng bảo vệ như Overcurrent Protection (OCP) và Thermal Shutdown, giúp bảo vệ IC và mạch nguồn khỏi các tình huống nguy hiểm.
Đóng gói SOP-8: Kiểu đóng gói này giúp IC dễ dàng tích hợp vào các mạch nhỏ gọn và tiết kiệm không gian.

3. Thông Số Kỹ Thuật

Dưới đây là các thông số kỹ thuật cơ bản của UCC3813D-4:

Thông Số	Giá Trị
Loại linh kiện	PWM Controller IC
Điện áp đầu vào (Vcc)	8V đến 20V
Điện áp hoạt động (V)	5V
Dòng điện tiêu thụ	Tối đa 10mA
Tần số chuyển mạch (f_sw)	Tối đa 500kHz
Chế độ điều khiển	Điều khiển PWM
Điện áp điều khiển (Vref)	5V (tham chiếu ổn định)
Dòng xung (PWM)	250mA
Thời gian delay (Start-up time)	Khoảng 10us
Tăng giảm điện áp	1.5%
Chế độ bảo vệ	Overcurrent, Thermal Shutdown

4. Kiểu Chân & Chức Năng Chân

UCC3813 có cấu trúc chân SOP-8, với các chân như sau:

Chân	Chức Năng
1	VCC – Cung cấp nguồn điện cho IC.
2	GND – Đất (Ground), kết nối với mạch đất.
3	IN+ (VFB) – Dẫn tín hiệu đầu vào để điều khiển điện áp đầu ra (Feedback).
4	COMP – Chân bù tín hiệu (Compensation pin). Được dùng để điều chỉnh tốc độ phản hồi của mạch PWM.
5	EN (Enable) – Chân bật/tắt IC (Kích hoạt IC).
6	OUT – Chân đầu ra PWM (sóng xung PWM điều khiển mạch chuyển mạch).
7	VREF – Tín hiệu tham chiếu (5V) cho mạch điều khiển.
8	CS (Current Sense) – Chân cảm biến dòng (giám sát dòng điện trong mạch).

5. Chức Năng Linh Kiện

UCC3813D-4 thực hiện các chức năng chính sau:

Điều khiển chuyển mạch (PWM): IC sử dụng phương pháp PWM để điều khiển tần số và độ rộng xung, giúp cung cấp năng lượng ổn định cho các ứng dụng nguồn điện.
Điều khiển điện áp đầu ra: Nhờ có chân Feedback, IC có thể giám sát điện áp đầu ra và tự điều chỉnh mức độ PWM để duy trì điện áp ổn định.
Bảo vệ mạch: IC có tích hợp các cơ chế bảo vệ như Overcurrent Protection (OCP) và Thermal Shutdown, giúp bảo vệ mạch khỏi tình trạng quá dòng hoặc quá nhiệt.
Tích hợp linh kiện: Việc tích hợp các chức năng điều khiển và bảo vệ trong một IC duy nhất giúp giảm thiểu số lượng linh kiện, tiết kiệm không gian và tăng độ tin cậy.

6. Ứng Dụng

UCC3813D-4 có thể được sử dụng trong nhiều ứng dụng nguồn điện, bao gồm:

Nguồn chuyển mạch (Switching Power Supply): Dùng trong các bộ nguồn DC-DC như buck converter và flyback converter để chuyển đổi điện áp đầu vào thành điện áp ổn định đầu ra.
Bộ nguồn cho thiết bị tiêu thụ điện: Được sử dụng trong các bộ nguồn cung cấp điện cho các thiết bị điện tử, như máy tính, thiết bị viễn thông, v.v.
Điều khiển nguồn công suất cao: Thích hợp cho các mạch điện tử cần điều khiển năng lượng công suất cao và ổn định, như các thiết bị gia dụng hoặc trong các ứng dụng công nghiệp.
Ứng dụng trong các bộ biến tần: Được sử dụng trong các bộ biến tần để chuyển đổi giữa các mức điện áp và dòng điện.

7. Kích Thước

Kích thước linh kiện SOP-8 (Small Outline Package) của UCC3813D-4 là:

Chiều dài: Khoảng 5mm.
Chiều rộng: Khoảng 4mm.
Chiều cao: Khoảng 1.5mm.
Khoảng cách giữa các chân: Từ 0.65mm đến 1.27mm.

Đây là kích thước nhỏ gọn, giúp linh kiện dễ dàng lắp đặt vào các mạch điện tử trong các thiết kế không gian nhỏ và tiết kiệm.

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra và đo đạc UCC3813D-4, bạn có thể thực hiện các bước sau:

Kiểm tra điện áp cung cấp:
- Đảm bảo VCC được cấp đúng mức điện áp 8V đến 20V. Dùng đồng hồ vạn năng đo điện áp tại chân VCC để kiểm tra.
Kiểm tra tín hiệu PWM tại chân OUT:
- Sử dụng oscilloscope (máy hiện sóng) để kiểm tra tín hiệu PWM tại chân OUT. Tín hiệu này sẽ có độ rộng xung và tần số thay đổi tùy theo chế độ điều khiển của IC.
Kiểm tra tín hiệu Feedback tại chân IN+:
- Kiểm tra tín hiệu phản hồi ở chân IN+ (VFB) để đảm bảo IC đang nhận tín hiệu đầu vào từ mạch nguồn và điều chỉnh PWM một cách chính xác.
Kiểm tra bảo vệ quá dòng và nhiệt:
- Kiểm tra các cơ chế bảo vệ bằng cách mô phỏng tình huống quá dòng hoặc quá nhiệt để xác nhận rằng IC sẽ tự động ngắt hoặc bảo vệ mạch khi cần thiết.
