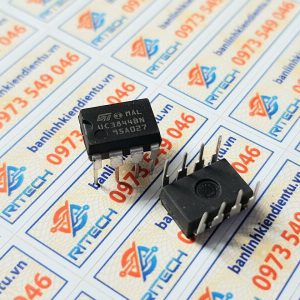

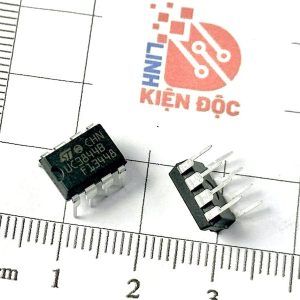

UC3844B, UC3844N, UC3844 IC chuyên dụng DIP-8

9.000₫

Đã bán: 13

Mã sản phẩm : UC3844B

Loại linh kiện: IC nguồn

Kiểu chân: DIP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 63-05

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

🔷 1. GIỚI THIỆU – IC UC3844B / UC3844

UC3844 và UC3844B là các IC điều khiển PWM theo chế độ dòng (current mode PWM controllers), được tối ưu hóa cho các thiết kế nguồn chuyển mạch như flyback hoặc buck. Loại UC3844B là phiên bản cải tiến với dải điện áp hoạt động và khả năng điều khiển tốt hơn, thường được đóng gói dạng DIP-8 phù hợp với nhiều ứng dụng công suất trung bình.

UC3844B dip8 1

🔷 2. CẤU TẠO

Các khối chức năng chính bên trong IC bao gồm:

Bộ khuếch đại lỗi với đầu vào bù ngoài (COMP)
Bộ dao động nội, điều chỉnh được bằng RT và CT
Mạch so sánh dòng (current sense comparator)
Nguồn tham chiếu ổn định nội (5V VREF)
Mạch bảo vệ quá dòng và khóa dưới điện áp (UVLO)
Mạch giới hạn chu kỳ làm việc (duty cycle limit, thường khoảng 50%)
Driver totem-pole đầu ra điều khiển trực tiếp transistor công suất

🔷 3. THÔNG SỐ KỸ THUẬT

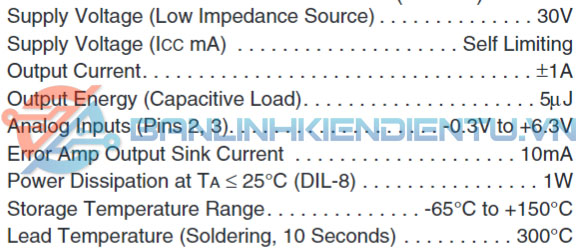

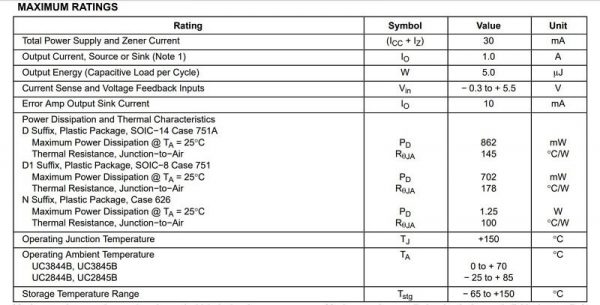

Thông số	Giá trị điển hình
Dải điện áp làm việc VCC	8.5 V – 30 V
Điện áp khởi động (UVLO ON)	~16 V
Điện áp tắt (UVLO OFF)	~10 V
Dòng khởi động	0.5 – 1 mA
Điện áp tham chiếu (VREF)	5 V ± 2%
Duty Cycle tối đa	50%
Dòng đầu ra tối đa	~1 A (source/sink)
Nhiệt độ hoạt động	–40 °C đến +85 °C
Tần số dao động	20 – 500 kHz (tùy RT/CT)

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)

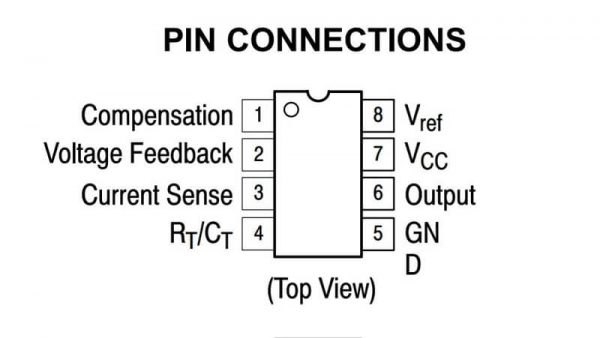

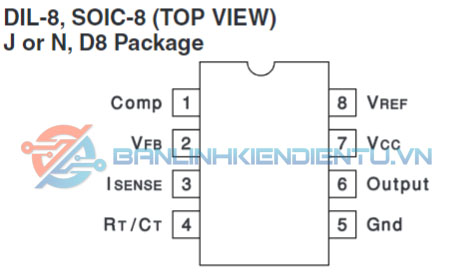

So do chan UC2845A 4

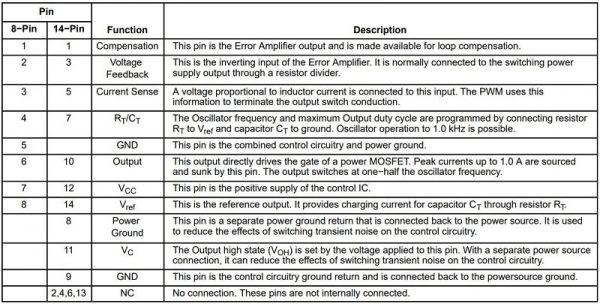

Chân	Tên	Chức năng chính
1	COMP	Đầu vào bù khuếch đại lỗi
2	VFB	Đầu vào phản hồi điện áp
3	CS	Đầu vào cảm biến dòng (current sense)
4	GND	Mass (nối đất)
5	OUTPUT	Đầu ra PWM điều khiển transistor
6	VCC	Cấp nguồn cho IC
7	RT/CT	Tạo tần số dao động qua điện trở/tụ
8	VREF	Điện áp tham chiếu 5V ra ngoài

🔷 5. CHỨC NĂNG LINH KIỆN

Điều khiển chế độ dòng giúp phản hồi nhanh và ổn định hệ thống
Giới hạn duty cycle cố định ở mức 50% giúp tăng tính an toàn
Bảo vệ quá dòng nội và ngưỡng khởi động điện áp
Khả năng khởi động với dòng rất thấp (0.5 mA)
Đầu ra totem-pole cho phép điều khiển trực tiếp MOSFET hoặc BJT
Độ chính xác cao nhờ nguồn VREF tích hợp

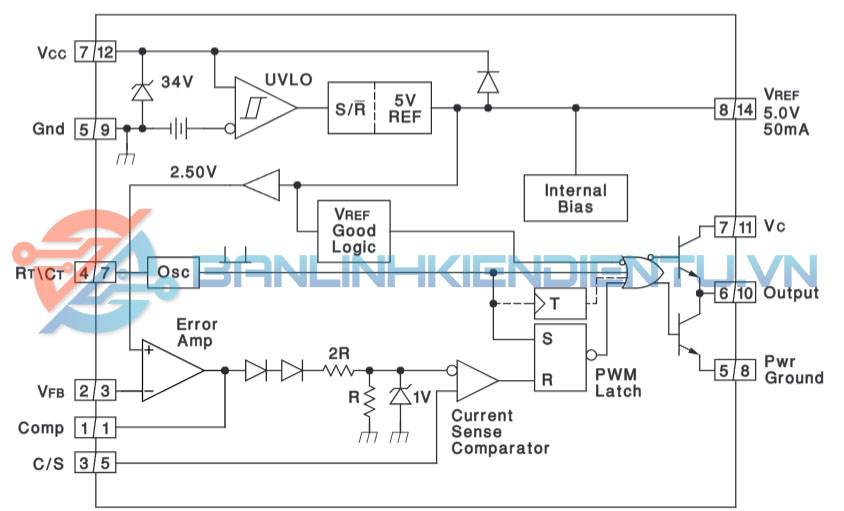

so do khoi chuc nang UC2844AD 4

🔷 6. ỨNG DỤNG

Bộ nguồn flyback cho thiết bị dân dụng và công nghiệp
Nguồn tổ ong (switching power supply) công suất thấp đến trung bình
Nguồn sạc nhanh, bộ điều khiển LED
Các thiết bị có yêu cầu bảo vệ dòng và phản hồi nhanh
Các mạch nguồn chuyển mạch hiệu suất cao

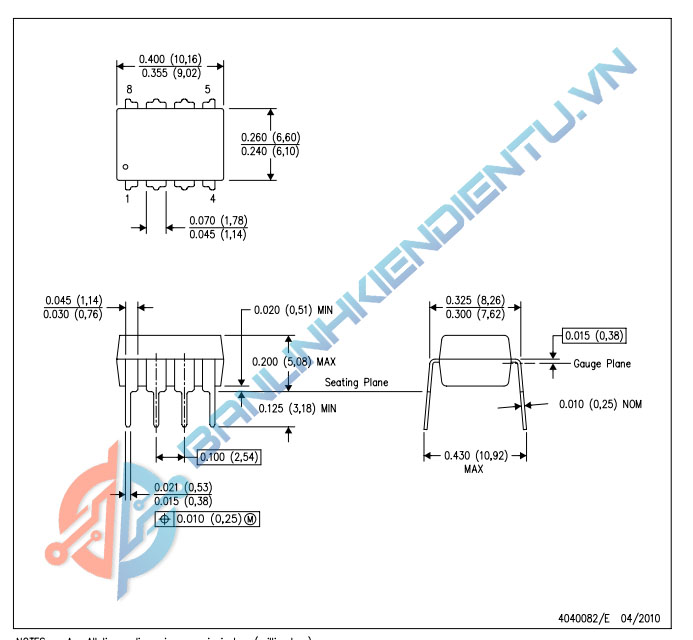

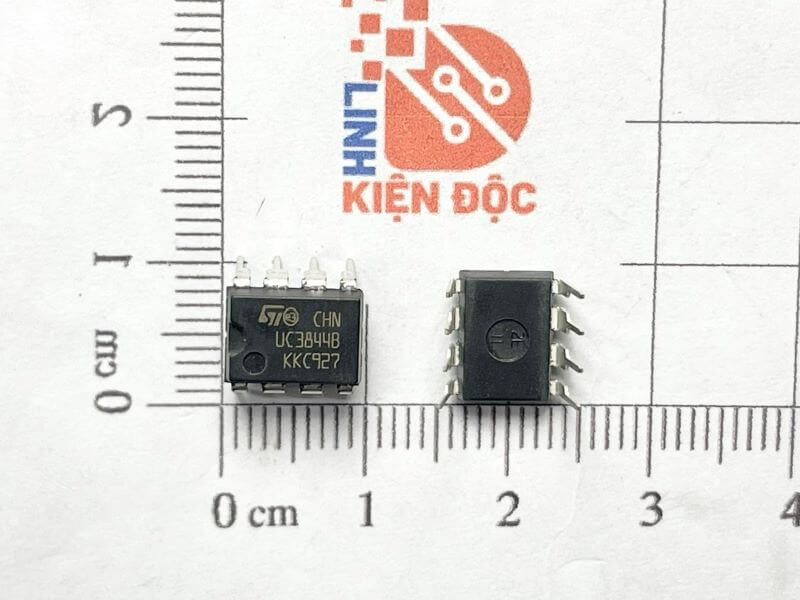

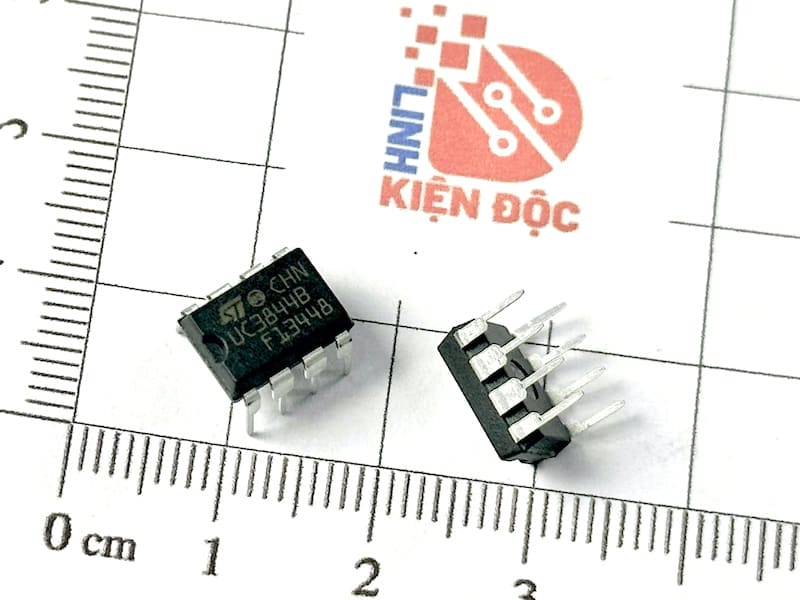

🔷 7. KÍCH THƯỚC

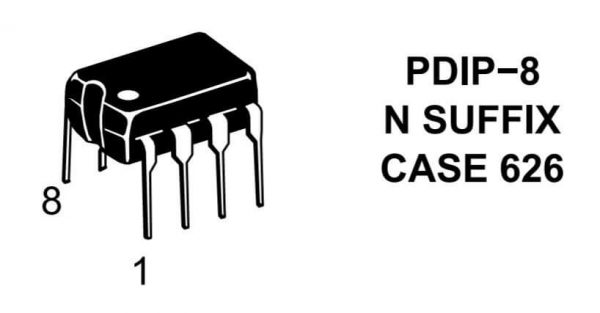

Đóng gói: DIP-8 nhựa tiêu chuẩn
Chiều dài: ~9.8 mm
Chiều rộng: ~6.35 mm
Pitch chân: 2.54 mm
Chiều cao: ~3.9 mm

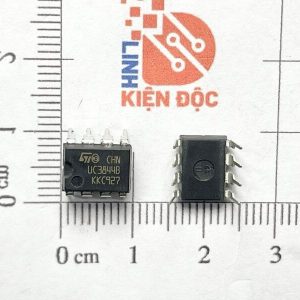

DIP 8 3

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn VCC từ 12 V – 20 V vào chân 6
Đo điện áp VREF ở chân 8 (~5 V) để kiểm tra nguồn tham chiếu
Đo xung PWM đầu ra tại chân 5 bằng oscilloscope
Kiểm tra mạch dao động bằng tín hiệu tại chân RT/CT (chân 7)
Giả lập quá dòng bằng tín hiệu tại chân 3 để xem phản ứng bảo vệ
Thử phản hồi bằng thay đổi điện áp tại chân 2 (VFB) và theo dõi thay đổi duty cycle
Kiểm tra tín hiệu COMP để đánh giá đáp ứng bù lỗi
