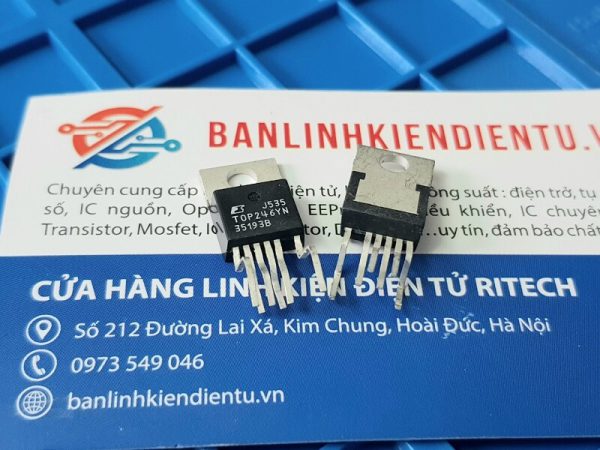

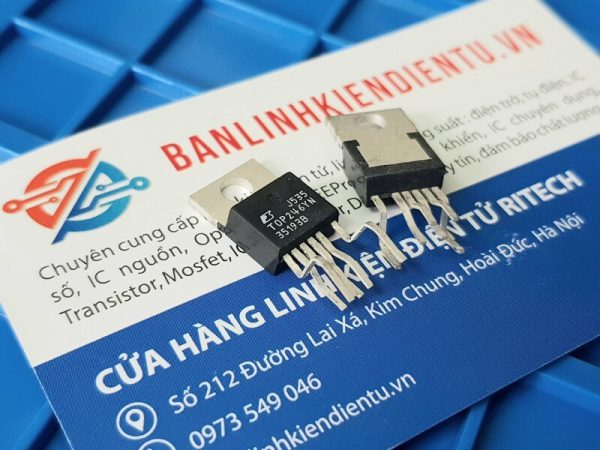

TOP246YN TOP246Y TOP246 IC nguồn công suất 60w TO-220

16.740₫

Đã bán: 118

Mã sản phẩm: TOP246YN

Loại linh kiện: IC nguồn

Công suất: 60w

Kiểu chân: TO-220

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu IC TOP246YN

TOP246 thuộc dòng TOPSwitch-II của hãng Power Integrations.

Là IC tích hợp MOSFET công suất 700V + mạch điều khiển PWM.
Đóng gói TO-220-7C (YN), thích hợp cho các bộ nguồn xung có công suất trung bình.
Công suất ra thực tế thường 60W – 120W (tùy điều kiện tản nhiệt).

2. Thông số kỹ thuật chính của IC TOP246YN

Điện áp Drain–Source (D–S): 700 V
Dòng Drain RMS: khoảng 4.8 A
Điện áp Control (C): clamp giới hạn ~5.6 V
Tần số dao động: 100 kHz
Công suất đầu ra điển hình:
- ~60 W (môi trường tự nhiên, không quạt)
- ~120–150 W (có quạt, tản nhiệt tốt)
Nhiệt độ hoạt động: -40 … +150 °C

Thong so ky thuat TOP244YN

3. Cấu tạo bên trong của IC TOP246YN

MOSFET cao áp 700 V.
Bộ dao động PWM nội.
Khởi động trực tiếp từ cao áp (không cần điện trở mồi).
Khối hồi tiếp Control (C).
Bảo vệ nội: quá áp, quá dòng, quá nhiệt, auto restart.

4. Đóng gói – kích thước của IC TOP246YN

TO-220-7C (YN): dạng công suất, có lỗ bắt vít tản nhiệt.
Kích thước: ~15 x 10 x 4.5 mm.
Bước chân: 2.54 mm.

Chân	Tên Pin	Chức năng
1	CONTROL (C)	Đầu vào mạch khuếch đại lỗi và feedback để điều khiển duty cycle; kết nối tụ bù, tụ bypass và auto-restart.
2	LINE-SENSE (L)	Nhận tín hiệu OV/UV, line feed-forward, remote ON/OFF và đồng bộ hóa.
3	EXTERNAL CURRENT LIMIT (X)	Nhận tín hiệu điều chỉnh giới hạn dòng ngoài, remote ON/OFF, đồng bộ hóa.
4	SOURCE (S)	Nguồn return của MOSFET; tham chiếu chung cho mạch sơ cấp.
5	FREQUENCY (F)	Chọn tần số chuyển mạch: 132 kHz nếu nối với SOURCE, 66 kHz nếu nối với CONTROL pin.
6	DRAIN (D)	Drain của MOSFET công suất cao; đầu ra cao áp; điểm cảm biến giới hạn dòng.

5. Chức năng chính của IC TOP246YN

Chuyển đổi điện áp AC 85–265V sang DC ổn định.
Làm việc trong các cấu hình flyback, forward, buck.
Giảm số linh kiện ngoài, tăng độ tin cậy.

6. Ứng dụng của IC TOP246YN

Adapter công suất trung bình (40–100W).
TV, màn hình LCD, DVD player.
Nguồn phụ trong UPS, biến tần, PLC.
Nguồn xung công nghiệp.

7. Cách kiểm tra IC TOP246YN

Chọn thang x1k hoặc x10k.
Đo Drain – Source (D–S):
- Bình thường: không dẫn.
- Nếu kim lên 0 Ω → MOSFET chập → hỏng.
Đo Control – Source (C–S):
- Kim nhích lên rồi tụt (do tụ nội nạp/xả).
- Nếu luôn 0 Ω hoặc ∞ → lỗi.
Đo Drain – Control (D–C):
- Bình thường: không dẫn.
- Nếu kim lên → IC lỗi.
