UC3843, UC3843AN IC Nguồn DIP-8

• 🔷 1. GIỚI THIỆU – IC UC3843AN / UC3843

  IC UC3843 và biến thể UC3843AN là bộ điều khiển PWM chế độ dòng (current mode PWM controllers) được thiết kế cho các bộ nguồn chuyển mạch công suất thấp đến trung bình như nguồn flyback, buck, boost. Phiên bản AN thường ở dạng đóng gói DIP-8 tiêu chuẩn.

•

  ---

  🔷 2. CẤU TẠO

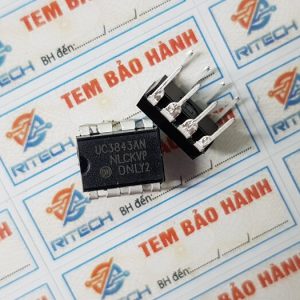

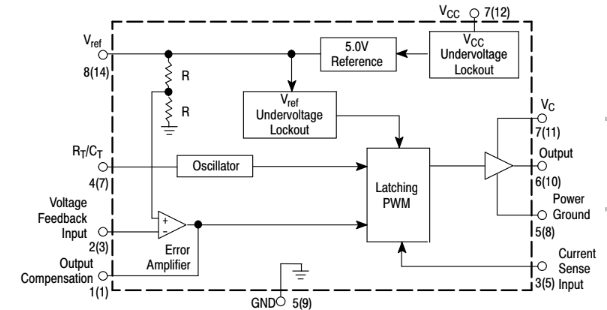

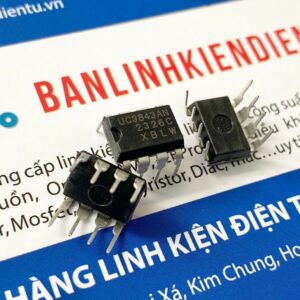

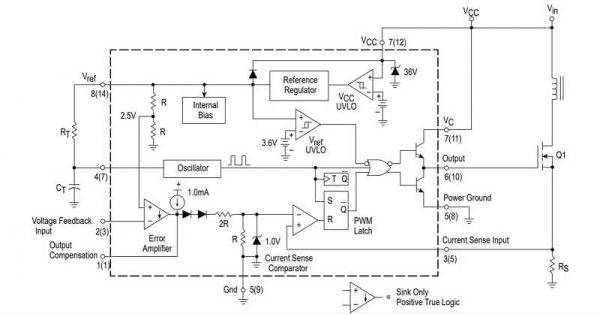

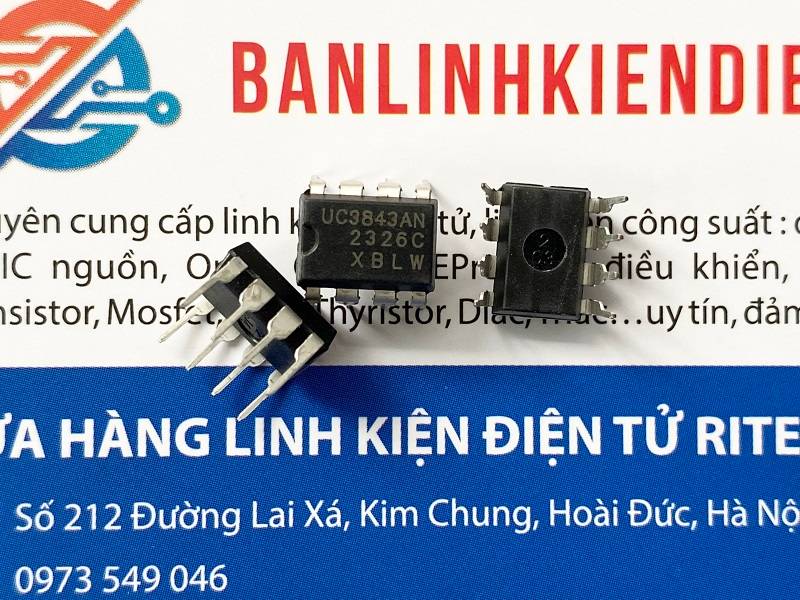

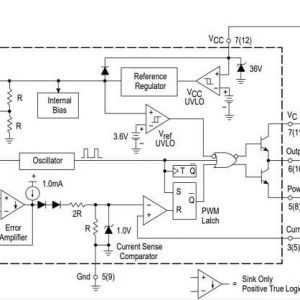

  IC tích hợp các khối chức năng sau:

  • Bộ khuếch đại lỗi với bù (compensation)

  • Bộ tạo dao động tích hợp với tần số điều chỉnh qua RT/CT

  • Mạch so sánh dòng hiện tại và điều khiển PWM chế độ dòng

  • Bộ tham chiếu điện áp chuẩn 5 V nội

  • Mạch bảo vệ undervoltage lockout (UVLO)

  • Driver đầu ra totem-pole mạnh mẽ, phù hợp điều khiển MOSFET hoặc transistor công suất

  ---

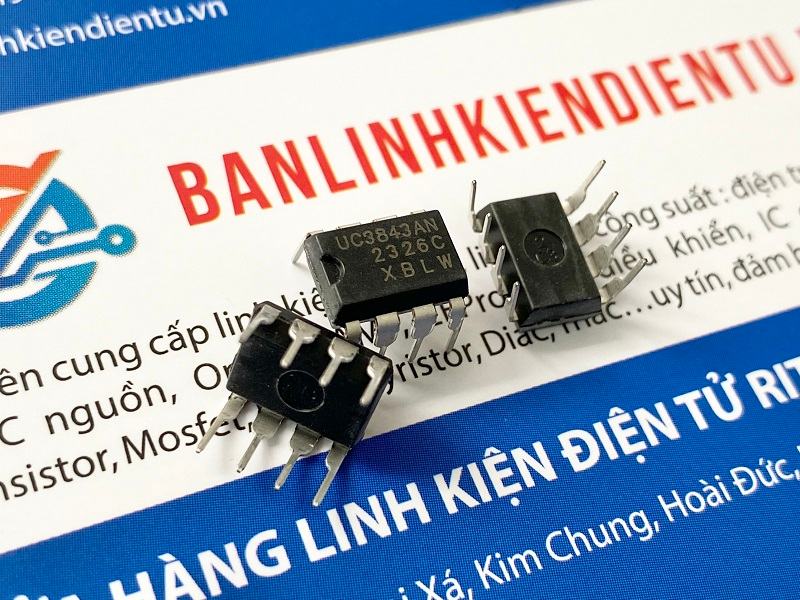

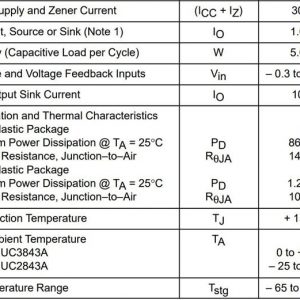

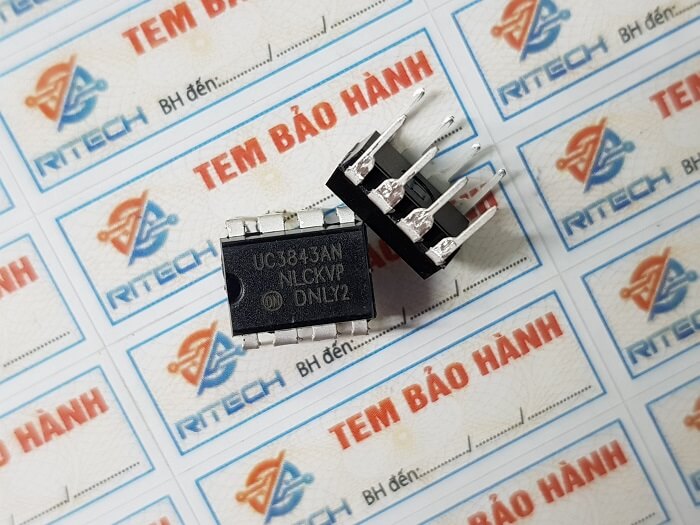

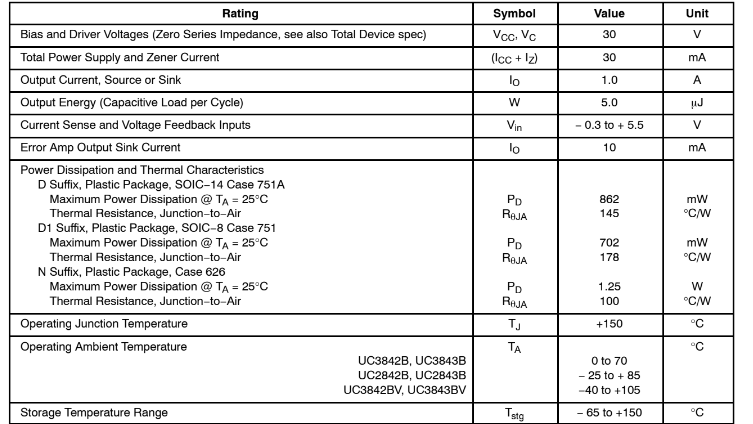

  🔷 3. THÔNG SỐ KỸ THUẬT

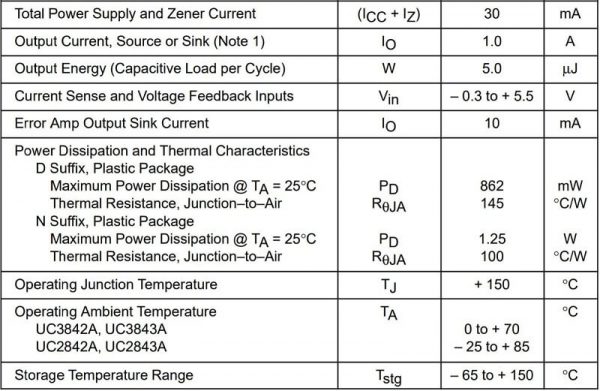

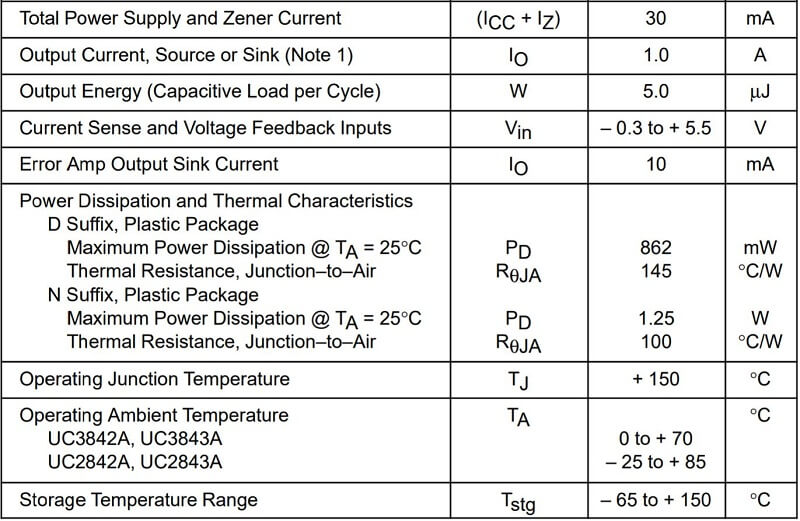

  Thông số	Giá trị điển hình
  Điện áp cấp (VCC)	8 V – 30 V
  Dòng khởi động	Khoảng 1 mA
  Tần số dao động	20 kHz – 500 kHz
  Điện áp tham chiếu	5 V
  Dòng đầu ra	Tối đa ~1 A
  Nhiệt độ hoạt động	–40 °C đến +85 °C
  Duty cycle tối đa	~50% – 80% (tùy mạch)

  ---

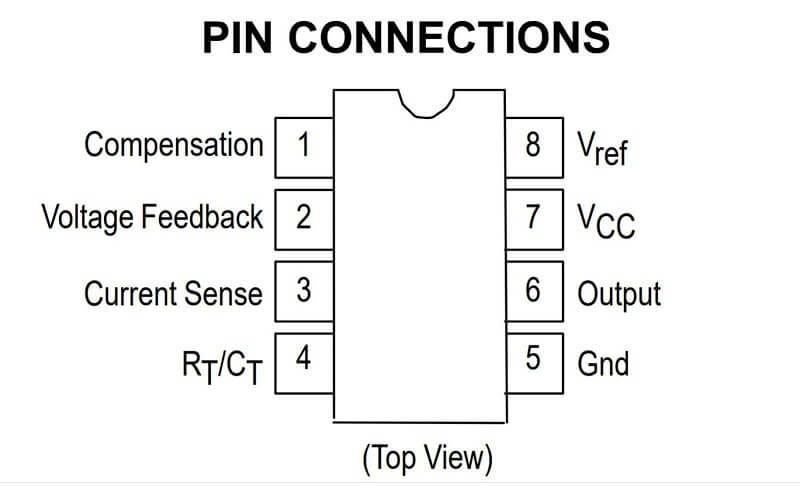

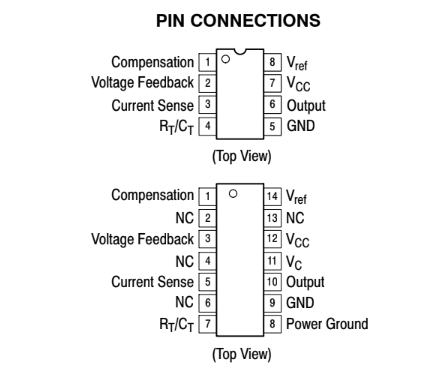

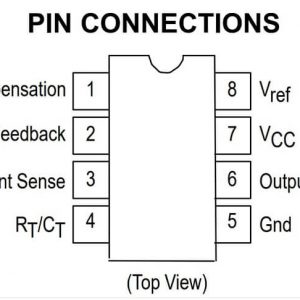

  🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)



  Chân	Tên	Chức năng
  1	COMP	Đầu vào bù khuếch đại lỗi
  2	VFB	Phản hồi điện áp
  3	CS	Cảm biến dòng (Current Sense)
  4	GND	Mass
  5	OUTPUT	Đầu ra PWM
  6	VCC	Cấp điện áp cho IC
  7	RT/CT	Điện trở và tụ tạo dao động
  8	VREF	Điện áp tham chiếu 5 V nội

  ---

  🔷 5. CHỨC NĂNG LINH KIỆN

  • Điều khiển PWM theo chế độ dòng với độ chính xác cao

  • Tích hợp mạch soft-start để khởi động êm ái

  • Bảo vệ undervoltage giúp bảo vệ IC khi nguồn cấp chưa ổn định

  • Đầu ra totem-pole mạnh điều khiển trực tiếp transistor/MOSFET công suất

  • Điều chỉnh tần số qua RT và CT dễ dàng

  ---

  🔷 6. ỨNG DỤNG

  • Bộ nguồn flyback, buck chuyển mạch nhỏ và vừa

  • Bộ nguồn công suất thấp đến trung bình trong thiết bị điện tử dân dụng và công nghiệp

  • Điều khiển nguồn điện cho đèn LED, bộ nạp pin, bộ sạc

  ---

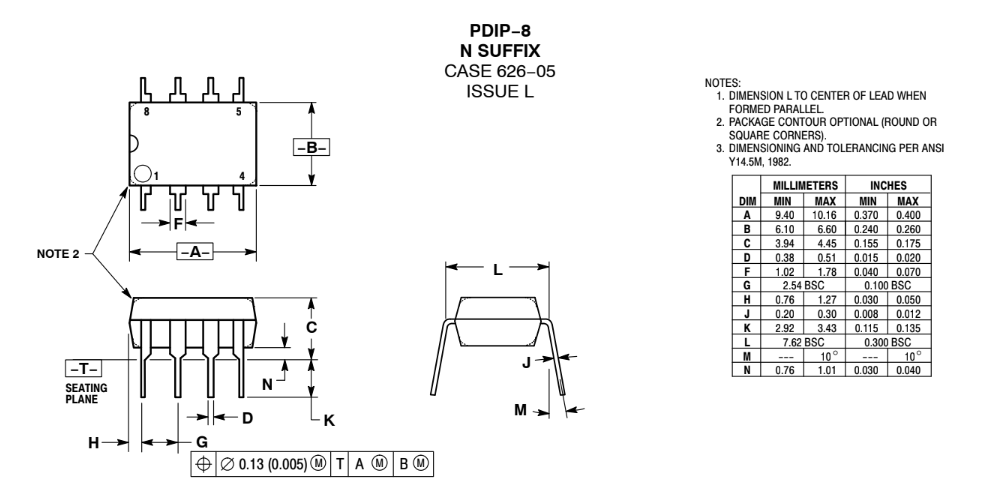

• 🔷 7. KÍCH THƯỚC

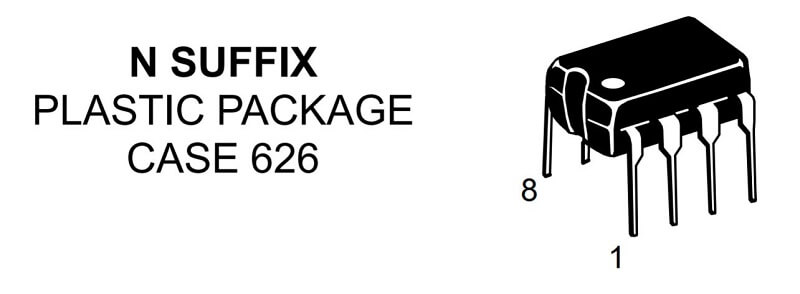

  • Đóng gói DIP-8 tiêu chuẩn: dài khoảng 9.8 mm, rộng 6.35 mm

  • Khoảng cách chân (pitch): 2.54 mm

  • Chiều cao khoảng 3.9 mm



  ---

  🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

  1. Cấp nguồn VCC (chân 6) từ 8 V đến 30 V.

  2. Đo điện áp tham chiếu chân 8 (~5 V).

  3. Kiểm tra tần số dao động qua chân RT/CT (7) bằng oscilloscope.

  4. Đo tín hiệu PWM đầu ra chân 5.

  5. Kiểm tra phản hồi điện áp qua chân 2 và tín hiệu cảm biến dòng chân 3.

  6. Thử chức năng bảo vệ undervoltage và soft-start.

Datasheet UC3843
