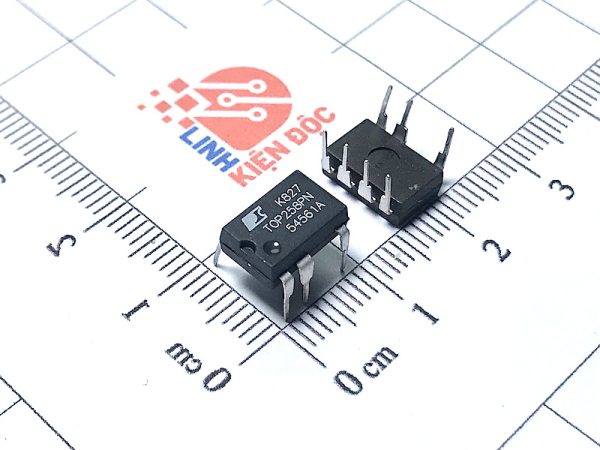

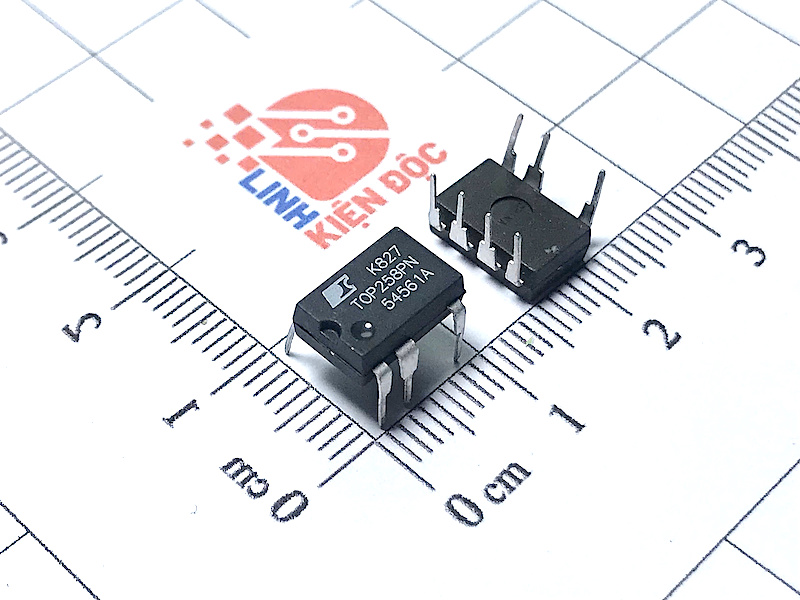

TOP258PN, TOP 258PN IC Nguồn Công Suất 29w DIP-7

1. Giới thiệu IC TOP258PN

• TOP258PN là IC nguồn tích hợp MOSFET công suất + mạch điều khiển.

• Do Power Integrations sản xuất, thuộc dòng TOPSwitch-II.

• Được thiết kế để thay thế mạch nguồn xung truyền thống, giảm số lượng linh kiện ngoài.

• Đặc điểm chính: tích hợp MOSFET 700V, dao động nội, mạch khởi động, bảo vệ quá dòng/quá nhiệt/quá áp.

2. Cấu tạo & Kiểu chân của IC TOP258PN

• Đóng gói: DIP-8 (loại nhựa, ký hiệu “PN”).

• Khác với dòng YN (TO-220 chân cắm công suất), loại PN thường dùng trong mạch công suất vừa, ít cần tản nhiệt lớn.

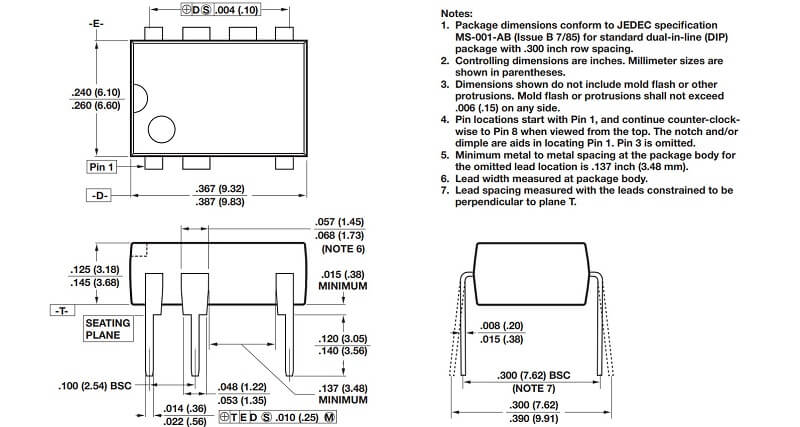

Sơ đồ chân (TOP258PN – DIP-8):

1. Chân	Tên Pin	Chức năng
   1	CONTROL (C)	Đầu vào mạch khuếch đại lỗi và feedback để điều khiển duty cycle; kết nối tụ bù, tụ bypass và auto-restart.
   2	LINE-SENSE (L)	Nhận tín hiệu OV/UV, line feed-forward, remote ON/OFF và đồng bộ hóa.
   3	EXTERNAL CURRENT LIMIT (X)	Nhận tín hiệu điều chỉnh giới hạn dòng ngoài, remote ON/OFF, đồng bộ hóa.
   4	SOURCE (S)	Nguồn return của MOSFET; tham chiếu chung cho mạch sơ cấp.
   5	FREQUENCY (F)	Chọn tần số chuyển mạch: 132 kHz nếu nối với SOURCE, 66 kHz nếu nối với CONTROL pin.
   6	DRAIN (D)	Drain của MOSFET công suất cao; đầu ra cao áp; điểm cảm biến giới hạn dòng.
   7	VOLTAGE MONITOR (V)	Đầu vào giám sát điện áp; sử dụng cho bảo vệ quá áp và điều khiển tần số.

3. Thông số kỹ thuật của IC TOP258PN

• Điện áp Drain tối đa (VDSS): 700 V.

• Dòng Drain RMS: khoảng 7,6 A.

• Công suất ngõ ra điển hình:

  • ~208 W (ngõ vào 230 VAC, có tản nhiệt tốt).

  • ~116 W (ngõ vào 85–265 VAC, không tản nhiệt).

• Tần số dao động: 100 kHz danh định.

• Điện áp Control: 5,7 – 9 V.

• Điện áp khởi động: ~5,7 V.

• Nhiệt độ làm việc: -40 °C đến +150 °C.

4. Chức năng của IC TOP258PN

• Đóng vai trò IC nguồn tích hợp trong SMPS.

• Cho phép thiết kế nguồn Flyback, Forward, Buck, Boost.

• Có Soft-start chống dòng khởi động cao.

• Bảo vệ nội:

  • OCP: quá dòng.

  • OVP: quá áp.

  • OTP: quá nhiệt.

• Có thể shutdown/enable qua chân Control.

5. Ứng dụng của IC TOP258PN

• Nguồn Adapter công suất vừa và lớn (máy in, router, màn hình).

• Bộ nguồn trong Tivi LCD/LED, Monitor, Set-top box.

• Nguồn công nghiệp: biến tần nhỏ, PLC, servo driver.

• Thiết bị điện tử dân dụng và công nghiệp yêu cầu nguồn 100–200W.

6. Cách kiểm tra TOP258PN

a) Kiểm tra MOSFET tích hợp

• Đặt đồng hồ kim thang x1k hoặc x10k.

• Đo Drain – Source:

  • Một chiều có kim lên, chiều ngược lại không lên → MOSFET tốt.

  • Cả hai chiều thông hoặc cả hai hở → MOSFET hỏng.

b) Kiểm tra chân Control

• Đo Control – Source: thường có điện trở rất cao (trên trăm kΩ).

• Nếu kim lên mạnh và giữ → IC rò hoặc chết.

c) Kiểm tra thực tế trên mạch

• Cắm điện, đo áp chân Control (C): phải dao động trong khoảng 5,7 – 9 VDC.

• Nếu không có áp hoặc áp thấp → IC hỏng hoặc mạch phụ trợ (điện trở mồi, tụ lọc) lỗi.
