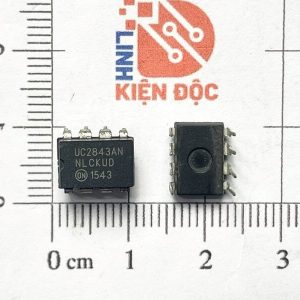

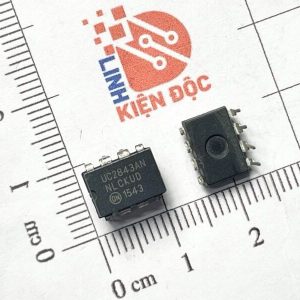

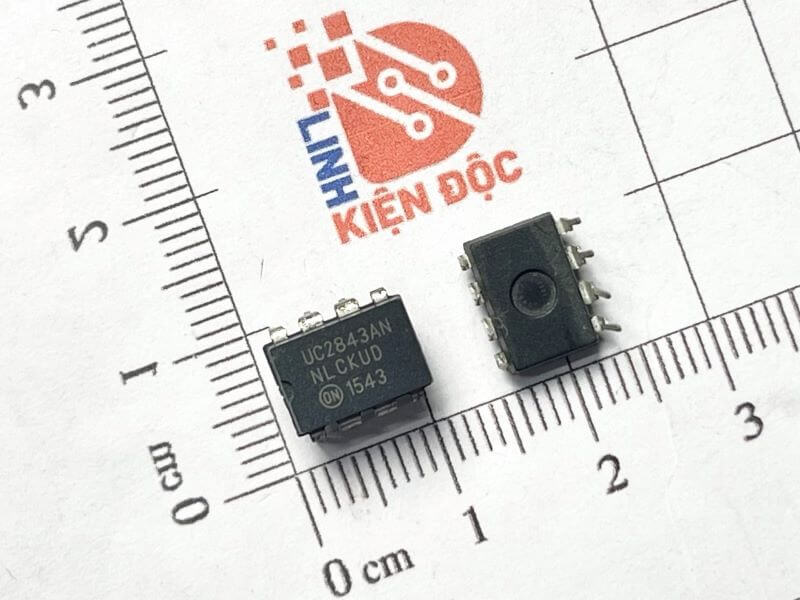

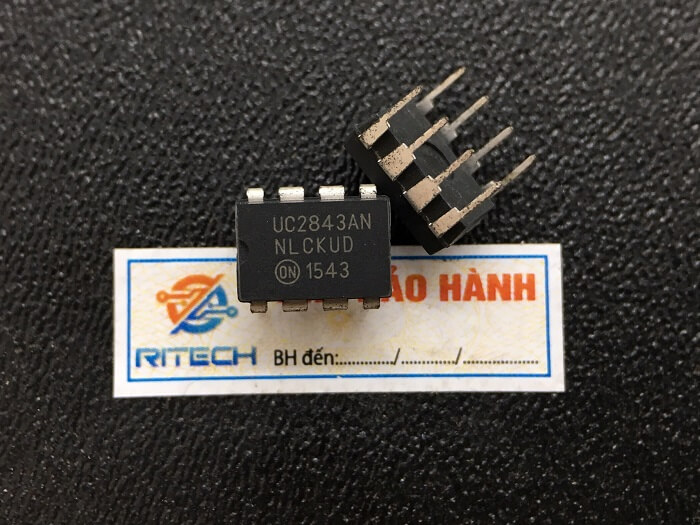

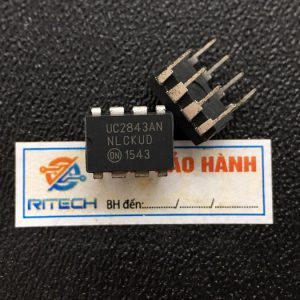

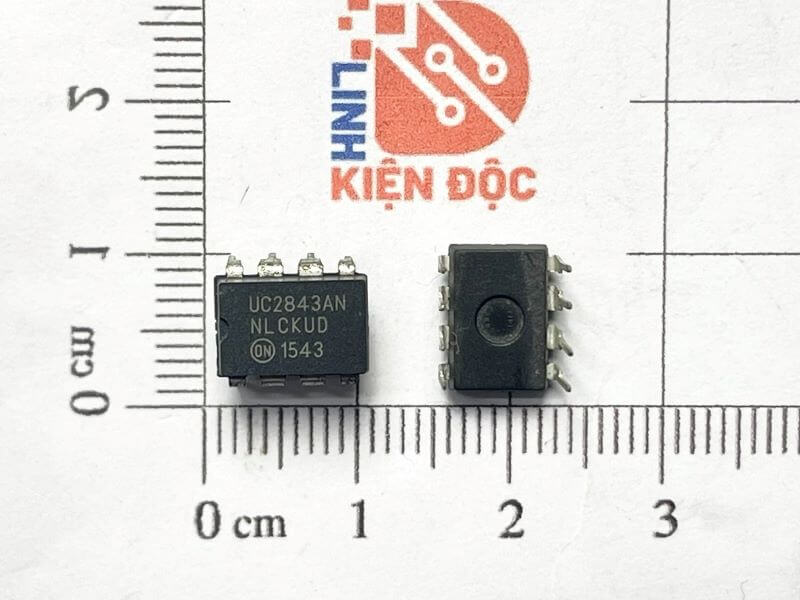

UC2843AN, UC2843N Current Mode PWM, 0.5mA Start-up Supply Current STM DIP-8

🔷 1. GIỚI THIỆU CHUNG – UC2843AN / UC2843N

UC2843AN là một IC điều khiển PWM theo chế độ dòng (current‑mode PWM controller) dùng trong các mạch nguồn chuyển mạch (DC‑DC, off‑line converter). Điểm nổi bật là dòng khởi động rất thấp (< 0,5 mA), giúp giảm tiêu hao khi mạch mới bật.

🔷 2. CẤU TẠO

IC tích hợp:

• Bộ so sánh lỗi (error amplifier)

• Bộ tạo xung dao động với tần số có thể chỉnh (RT/CT)

• Bộ điều khiển PWM theo chế độ dòng

• Bộ tham chiếu điện áp 5V nội

• Mạch bảo vệ undervoltage lockout (UVLO)

• Driver đầu ra totem-pole cho MOSFET

---

🔷 3. THÔNG SỐ KỸ THUẬT

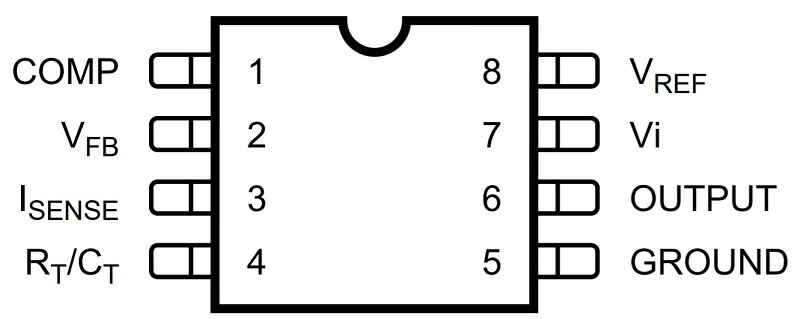

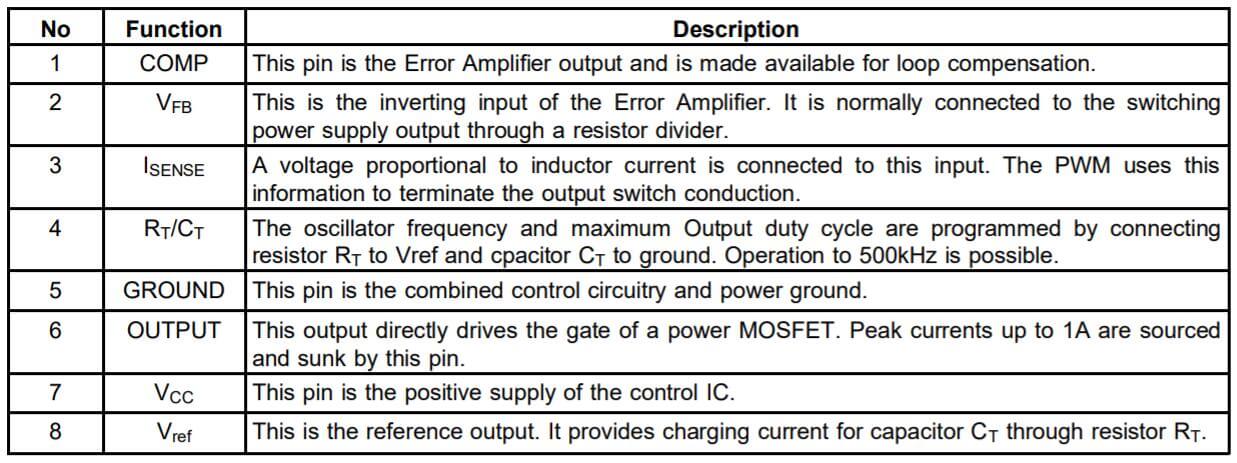

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)

Cấu tạo trong ICUC2843AN

• Điều khiển xung PWM theo dòng tải (current mode)

• Cung cấp tín hiệu điều khiển MOSFET với biên độ dòng lớn

• Bảo vệ quá dòng, giới hạn duty cycle, bảo vệ undervoltage

• Tích hợp tham chiếu chuẩn giúp ổn định hoạt động mạch

---

🔷 6. ỨNG DỤNG

• Nguồn chuyển mạch SMPS, DC-DC (buck, boost, flyback)

• Bộ nguồn cách ly cho thiết bị điện tử, công nghiệp

• Ứng dụng cần điều khiển dòng, giới hạn dòng chính xác

• Mạch điều khiển động cơ nhỏ, LED driver

🔷 7. KÍCH THƯỚC

• Gói đóng gói: DIP-8

• Kích thước tiêu chuẩn DIP-8: dài khoảng 9.8 mm, rộng 6.35 mm

• Khoảng cách chân (pitch) 2.54 mm

• Chiều cao khoảng 3-4 mm

(Thông số chính xác có thể tham khảo datasheet riêng của nhà sản xuất)

Datasheet UC2843AN
