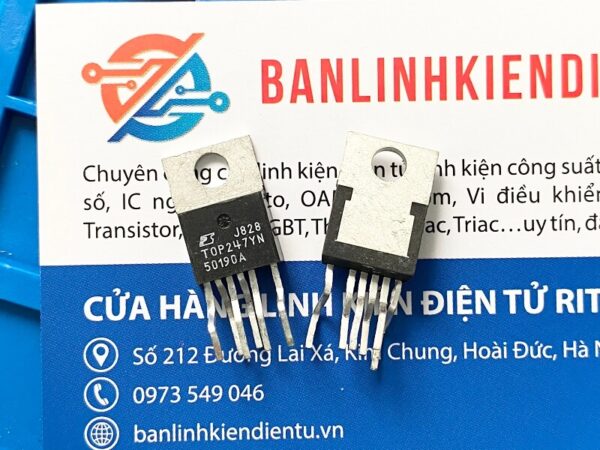

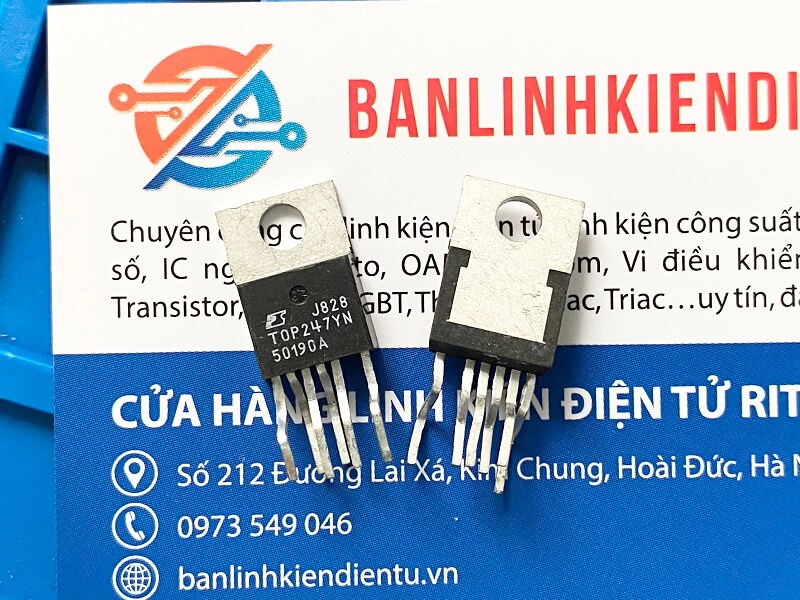

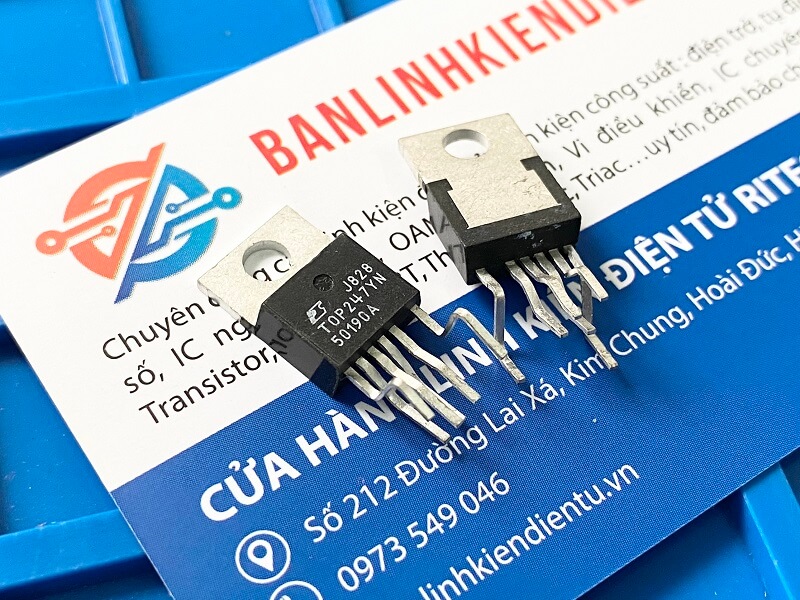

1. Giới thiệu sản phẩm IC TOP247YN

TOP247YN là IC thuộc dòng TOPSwitch-II của hãng Power Integrations.

• Tích hợp MOSFET cao áp 700V và mạch điều khiển PWM trong cùng một chip.

• Hậu tố YN nghĩa là đóng gói TO-220-7C, có lỗ bắt vít để gắn tản nhiệt.

• Là phiên bản công suất trung – cao, đứng giữa TOP246 và TOP248, công suất khoảng 90–200W tùy điều kiện tản nhiệt.

2. Thông số kỹ thuật của IC TOP247YN

• Điện áp Drain–Source (D–S): 700 V

• Dòng Drain RMS: ~5,2 A

• Tần số dao động nội: 100 kHz (cố định)

• Điện áp Control (C): clamp khoảng 5,6 V

• Công suất đầu ra điển hình:

  • ~85 W (môi trường tự nhiên, không quạt)

  • ~200 W (có quạt, tản nhiệt tốt)

• Nhiệt độ hoạt động: -40 … +150 °C

3. Cấu tạo bên trong của IC TOP247YN

• MOSFET công suất cao áp 700 V.

• Mạch PWM oscillator 100 kHz.

• Mạch khởi động trực tiếp từ cao áp (không cần điện trở ngoài).

• Khối hồi tiếp Control (C).

• Bảo vệ tích hợp: quá dòng, quá áp, quá nhiệt, auto-restart.

4. Kích thước – Đóng gói của IC TOP247YN

• Package: TO-220-7C (YN).

• Kích thước: ~15 x 10 x 4,5 mm.

• Có 7 chân, trong đó 3 chân Source nối chung, 3 chân Drain nối chung, 1 chân Control.

Chân	Tên Pin	Chức năng
1	CONTROL (C)	Đầu vào mạch khuếch đại lỗi và feedback để điều khiển duty cycle; kết nối tụ bù, tụ bypass và auto-restart.
2	LINE-SENSE (L)	Nhận tín hiệu OV/UV, line feed-forward, remote ON/OFF và đồng bộ hóa.
3	EXTERNAL CURRENT LIMIT (X)	Nhận tín hiệu điều chỉnh giới hạn dòng ngoài, remote ON/OFF, đồng bộ hóa.
4	SOURCE (S)	Nguồn return của MOSFET; tham chiếu chung cho mạch sơ cấp.
5	FREQUENCY (F)	Chọn tần số chuyển mạch: 132 kHz nếu nối với SOURCE, 66 kHz nếu nối với CONTROL pin.
6	DRAIN (D)	Drain của MOSFET công suất cao; đầu ra cao áp; điểm cảm biến giới hạn dòng.

5. Chức năng của IC TOP247YN

• Chuyển đổi AC 85–265V sang DC ổn định.

• Dùng cho cấu hình nguồn Flyback hoặc Forward.

• Giảm số lượng linh kiện ngoài, tăng độ tin cậy.

6. Ứng dụng của IC TOP247YN

• Adapter công suất trung – cao (90–200 W).

• TV, LCD monitor, DVD, đầu thu kỹ thuật số.

• Nguồn công nghiệp, nguồn phụ UPS, biến tần.

• Thiết bị viễn thông, bộ sạc.

7. Cách kiểm tra IC TOP247YN

(Cách đo giống TOP243 → TOP249)

1. Đặt đồng hồ thang x1k hoặc x10k.

2. Đo Drain – Source (D–S):

   • Bình thường: không dẫn.

   • Nếu kim lên 0 Ω → MOSFET chập → hỏng.

3. Đo Control – Source (C–S):

   • Kim nhích lên rồi tụt (tụ nội nạp/xả).

   • Nếu luôn 0 Ω hoặc ∞ → lỗi.

4. Đo Drain – Control (D–C):

   • Bình thường: không dẫn.

   • Nếu kim lên → IC bị chập.
