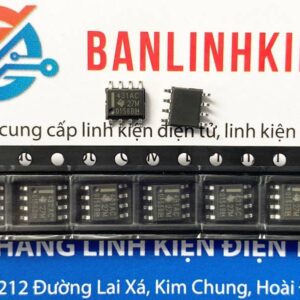

431AC, TL431AC, TL431AI IC hồi tiếp nguồn kiểu chân SOP-8

4.000₫

Đã bán: 125

Mã sản phẩm: 431AC

Loại linh kiện: IC nguồn

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T2-72

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

🔷 1. GIỚI THIỆU – TL431AC, TL431AI, 431AC (SOP-8)

TL431AC / TL431AI / 431AC là IC ổn áp tham chiếu chính xác có thể điều chỉnh (Adjustable Precision Shunt Regulator), được sử dụng phổ biến trong mạch hồi tiếp nguồn xung (Feedback Regulator).

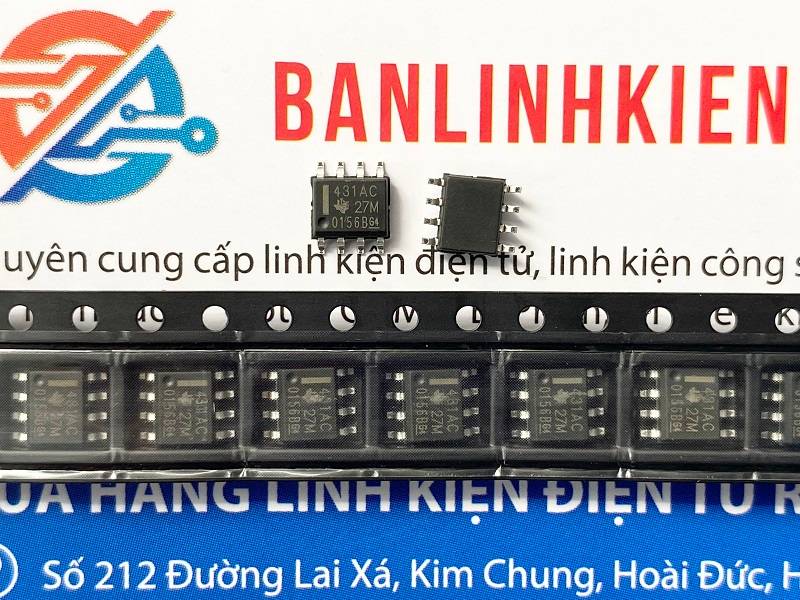

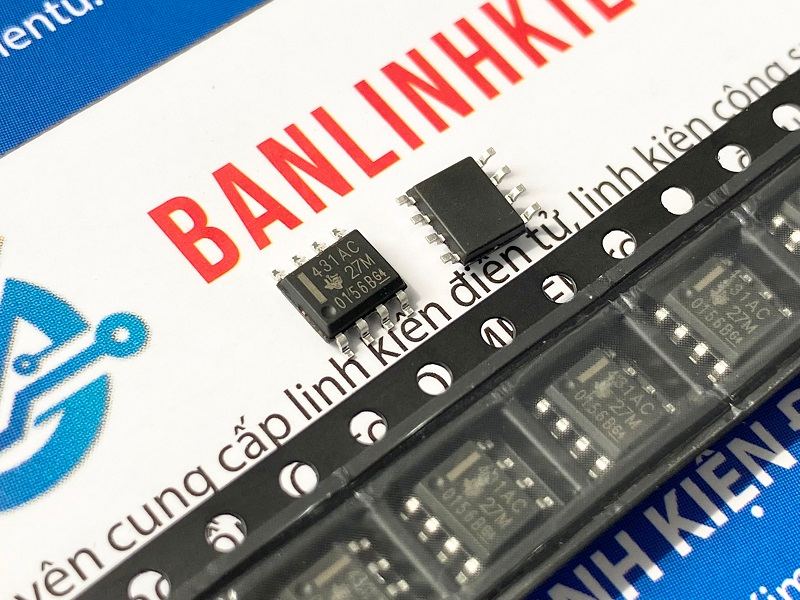

TL431 IC 1
Đây là phiên bản cải tiến của TL431, có độ chính xác cao hơn (±0.5%) và ổn định nhiệt tốt hơn, thường dùng trong nguồn SMPS, adapter, TV, monitor, thiết bị điện tử công suất nhỏ.

Kiểu đóng gói SOP-8 cho phép dễ dàng tích hợp trên bo mạch SMD, giúp giảm kích thước và tăng độ tin cậy.

🔷 2. CẤU TẠO

Bên trong IC gồm các khối chính:

Nguồn tham chiếu chính xác 2.495V.
Bộ khuếch đại sai số (Error Amplifier).
Transistor công suất đầu ra dạng NPN điều khiển dẫn dòng giữa Cathode – Anode.
Mạch ổn định nhiệt và bù nhiệt để duy trì độ chính xác trong dải nhiệt độ rộng.

Cấu trúc này giúp TL431AC hoạt động tương tự như diode zener có thể điều chỉnh điện áp, dùng làm phần tử điều khiển trong mạch hồi tiếp nguồn.

🔷 3. THÔNG SỐ KỸ THUẬT

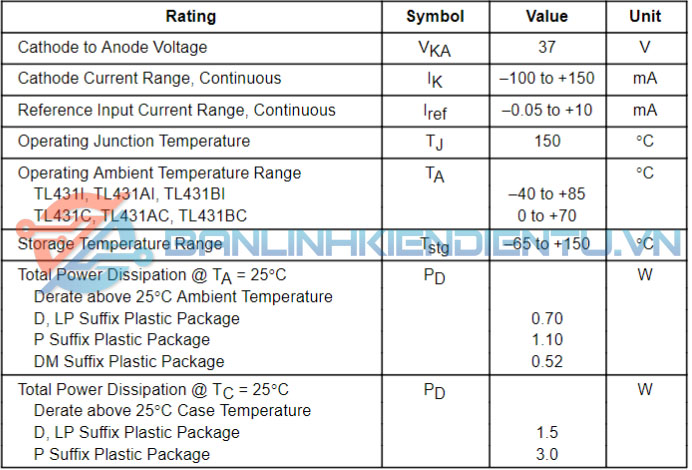

thong so ky thuat TL431A

Thông số	Giá trị điển hình
Điện áp tham chiếu (Vref)	2.495V ±0.5% (TL431AC), ±1% (TL431AI)
Dải điện áp hoạt động (VKA)	2.5V – 36V
Dòng anode tối đa (Ika max)	100 mA
Dòng anode tối thiểu (Ika min)	1 mA
Hệ số nhiệt	50 ppm/°C
Sai số điện áp đầu ra	±0.5% (AC), ±1% (AI)
Nhiệt độ hoạt động	-40°C đến +85°C
Kiểu gói	SOP-8 (SMD)
Công suất tiêu tán	~0.5W

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (SOP-8)

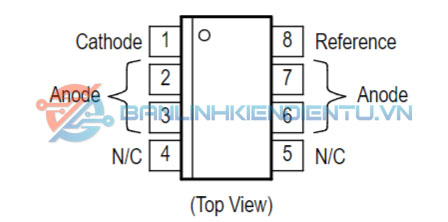

so do chan TL431A

Số chân	Ký hiệu	Chức năng
1	CATHODE	Cực âm điều khiển dòng hồi tiếp
2	ANODE	Cực dương của mạch (nối mass trong ứng dụng)
3	ANODE	Cực dương (chung với chân 2)
4	N/C	Không kết nối
5	N/C	Không kết nối
6	ANODE	Cực dương (chung với chân 2,3)
7	ANODE	Cực dương (chung với chân 2,3,6)
8	REFERENCE	Điểm so sánh điện áp (chân hồi tiếp về mạch chia áp)

🔷 5. CHỨC NĂNG LINH KIỆN

Hoạt động như một diode zener điều chỉnh được, duy trì điện áp ổn định chính xác.
Là thành phần trọng yếu trong mạch hồi tiếp nguồn xung, giúp giữ điện áp đầu ra ổn định.
Kết hợp với optocoupler (PC817, EL817, PC123…) để tạo mạch phản hồi cách ly giữa nguồn sơ cấp và thứ cấp.
Cũng có thể dùng trong bộ ổn áp tuyến tính, mạch tham chiếu ADC, hoặc mạch so sánh điện áp.

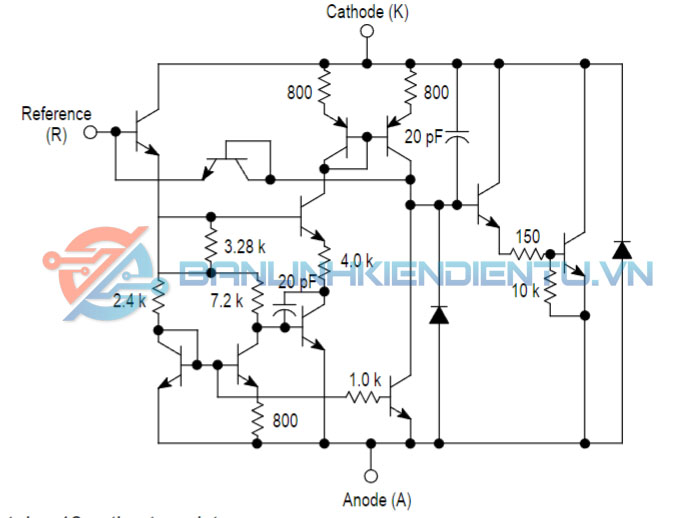

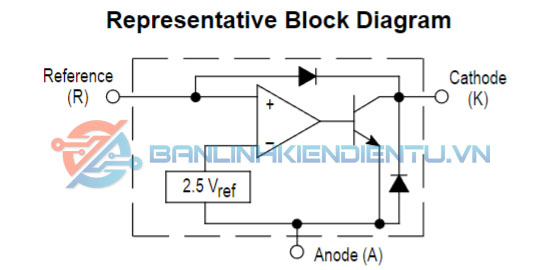

so do khoi chuc nang TL431A so do tuong duong TL431A

🔷 6. ỨNG DỤNG

Nguồn xung (SMPS) – hồi tiếp ổn áp thứ cấp.
Adapter, sạc điện thoại, nguồn TV, nguồn màn hình.
Bộ nguồn tuyến tính cần tham chiếu chính xác.
Mạch giám sát điện áp và bảo vệ quá áp.
Ứng dụng trong Arduino, vi điều khiển, để tạo điện áp chuẩn 2.5V.

🔷 7. KÍCH THƯỚC (GÓI SOP-8)

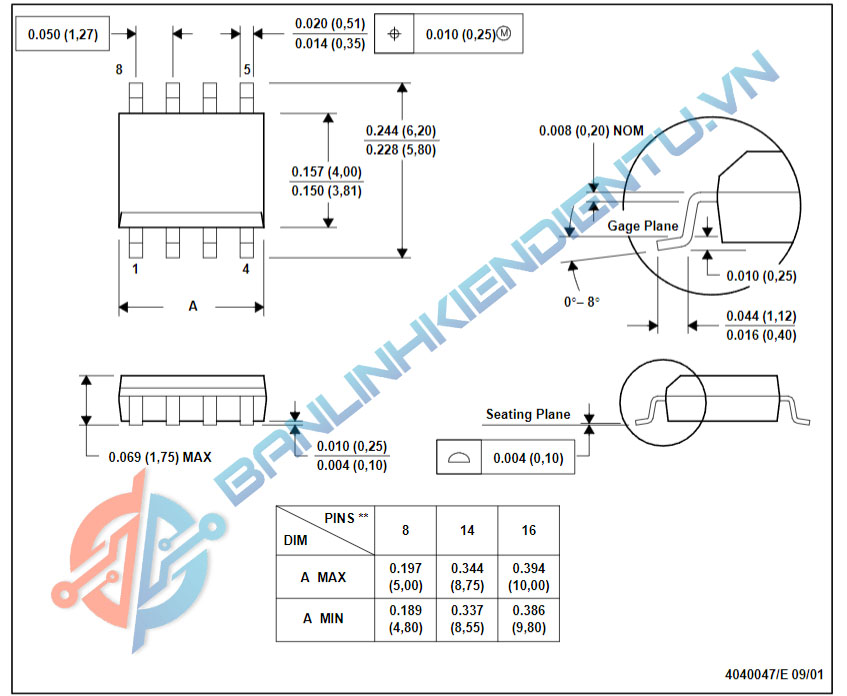

SOP 8

Ký hiệu	Kích thước (mm)
Chiều dài tổng	4.9 ± 0.1
Chiều rộng	3.9 ± 0.1
Chiều cao	1.5 ± 0.1
Khoảng cách chân	1.27 mm
Số chân	8 chân (SOP-8, SMD)

Đặc điểm: tản nhiệt tốt hơn SOT-23, dễ hàn tự động, phù hợp với mạch công suất vừa.

🔷 8. CÁCH KIỂM TRA – TL431AC / TL431AI

Dụng cụ: đồng hồ vạn năng, nguồn DC 5–12V, điện trở 1kΩ–2kΩ.

Cách kiểm tra:

Kết nối nguồn dương → điện trở 1kΩ → CATHODE.
Nối ANODE xuống mass.
Dùng biến trở 10kΩ nối giữa CATHODE → REF → ANODE.
Dùng đồng hồ đo điện áp giữa CATHODE và ANODE.
Khi điện áp tại chân REF đạt khoảng 2.5V, TL431 bắt đầu dẫn → điện áp ra sụt, chứng tỏ IC hoạt động tốt.
