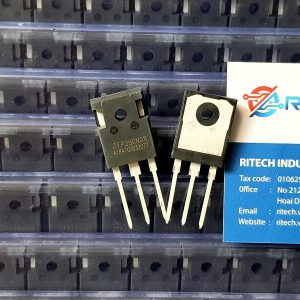

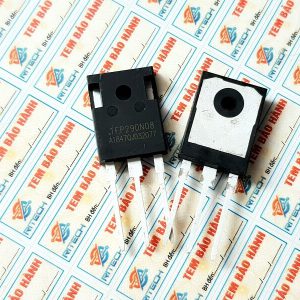

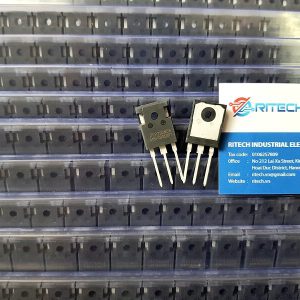

TFP290N08, 290N08 N-Mosfet 290A 80V TO-247

Giới thiệu về Mosfet 290N08

TFP290N08 là một loại MOSFET kênh N được sản xuất bởi hãng Fairchild Semiconductor.

Đây là một MOSFET công suất cao với nguồn cấp điện áp đến 80V và dòng điện liên tục tối đa đến 290A. Nó được sử dụng trong các ứng dụng công suất như điều khiển động cơ, điều khiển đèn LED, điều khiển mạch tăng áp và điều khiển mạch xung.

Linh kiện RITECH  phân phối Mosfet 290N08 với số lượng lớn hàng có sẵn cho khắp mọi miền tổ quốc

Đặc tính thông số kỹ thuật

Điện áp drain source tối đa (VDS): 80V

Dòng drain sourc tối đa (ID): 290A

Điện áp ngưỡng gate sourc (VGS(th)): 4V – 5V

Điện trở tuyệt đối giữa drain và source (RDS(on)): 4.5 mOhm

Công suất tiêu thụ tối đa (PD): 625W

Nhiệt độ hoạt động tối đa (Tj): 175°C

Chi tiết thông số kỹ thuật tham khảo datasheet 290N08

Sơ đồ chân MOSFET 290N08 datasheet

Sơ đồ chân của MOSFET 290N08 bao gồm 3 chân theo thứ tự từ trái qua phải: gate (G), drain (D) và source (S)

Chân drain của transistor được kết nối với tải, chân source được kết nối với đất và chân gate được kết nối với nguồn điện cấp gate. Khi một điện áp dương được cấp vào chân gate so với chân source, điện trường được tạo ra trong lớp oxide, ảnh hưởng đến trở kháng của kênh dẫn giữa drain và source, từ đó điều khiển dòng điện và điện áp.



Thay thế tương đương

MOSFET 290N08 có thể được thay thế bằng một số transistor MOSFET khác có cùng hoặc tương đương với các thông số kỹ thuật như:

IRFP290N: Transistor MOSFET công suất cao của hãng International Rectifier, có cùng điện áp drain source tối đa và dòng drain sourcen tối đa.

FDPF290N15A: Transistor MOSFET công suất cao của hãng Fairchild Semiconductor, có cùng điện áp drain source tối đa và dòng drain source tối đa.

Tuy nhiên, trước khi thay thế, nên kiểm tra lại sơ đồ mạch và các yêu cầu kỹ thuật khác để đảm bảo transistor thay thế hoạt động tương đương.

Các ứng dụng

MOSFET 290N08 được sử dụng trong nhiều ứng dụng công suất, bao gồm:

Điều khiển động cơ:  sử dụng để điều khiển động cơ trong các ứng dụng công nghiệp, như bơm nước, quạt, băng tải, và các hệ thống điều khiển động cơ khác.

Điều khiển đèn LED:  sử dụng để điều khiển đèn LED trong các ứng dụng chiếu sáng, giúp tăng độ sáng và giảm mức tiêu thụ năng lượng.

Điều khiển mạch tăng áp:  sử dụng để điều khiển các mạch tăng áp, giúp tăng điện áp từ nguồn thấp đến nguồn cao hơn.

Điều khiển mạch xung: sử dụng để điều khiển các mạch xung, giúp tạo ra các xung điện áp, tần số cao và độ chính xác cao.

Ứng dụng công suất khác:  sử dụng trong các ứng dụng công suất khác như tải nặng, tạo sóng xung, điều khiển biến tần và các mạch điều khiển động khác.
