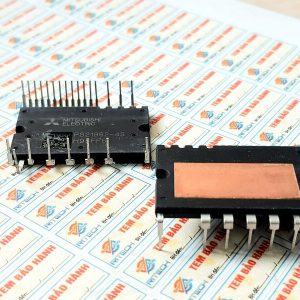

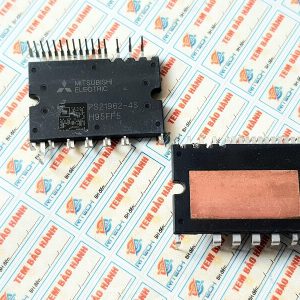

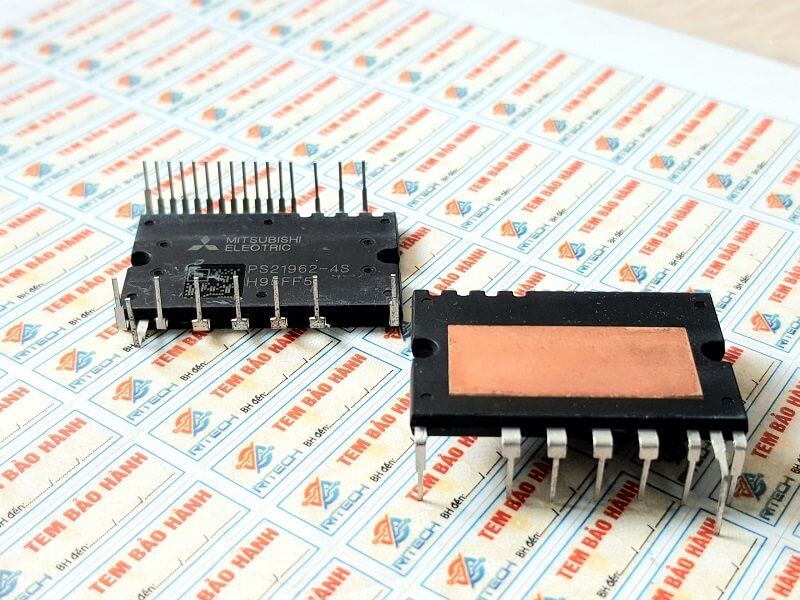

1. Giới thiệu linh kiện PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
PS21962-4S, PS21962-4, PS21962 là IGBT công suất cao do Mitsubishi sản xuất, dùng cho các ứng dụng công nghiệp như biến tần ba pha, bộ nghịch lưu, điều khiển động cơ AC/DC. Linh kiện tích hợp nhiều chân đầu ra cho ba pha, tín hiệu feedback và bảo vệ, giúp kiểm soát dòng điện và điện áp hiệu quả.
2. Cấu tạo linh kiện PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-

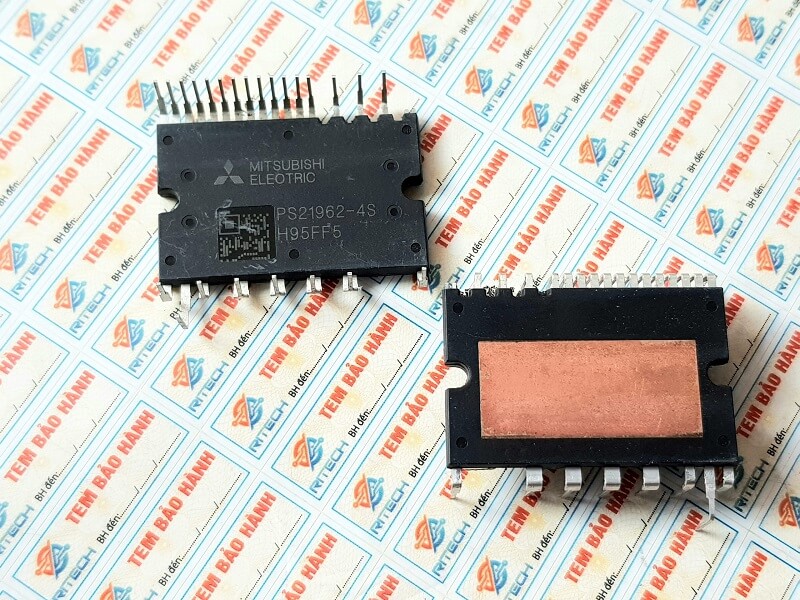

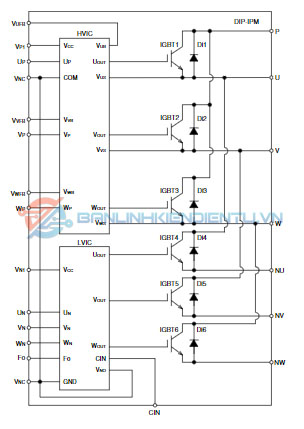

Cấu trúc: N-channel IGBT silicon công suất cao
-
Tích hợp diode phục hồi nhanh giữa Collector và Emitter
-
Gói: Module IGBT công nghiệp, có nhiều chân điều khiển, feedback và bảo vệ
-
Chân chính: U, V, W cho các pha; P, VNC cho nguồn; FO, CIN cho tín hiệu bảo vệ và lọc
3. Thông số kỹ thuật PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-

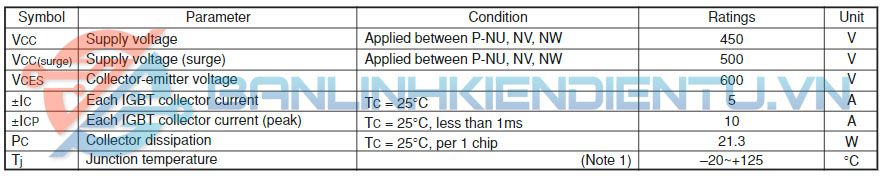

Dòng điện cực đại: ~40–50A (tùy datasheet chi tiết)
-
Điện áp Collector-Emitter: 1200V
-
Thời gian chuyển mạch: nhanh <1 μs
-
Nhiệt độ hoạt động: -40°C đến 150°C
-
Điện áp Gate-Emitter tối đa: ±20V
-
Tích hợp diode phản hồi nhanh cho các pha
4. Kiểu chân và chức năng PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
Danh sách chân theo thứ tự bạn cung cấp:
Chân | Tên chân | Chức năng |
---|---|---|
1 | VNC | Nguồn chung Collector |
2 | VUFB | Feedback pha U |
3 | VVFB | Feedback pha V |
4 | VWFB | Feedback pha W |
5 | UP | Gate pha U |
6 | VP | Gate pha V |
7 | WP | Gate pha W |
8 | VP1 | Gate pha V thứ 2 / phụ |
9 | VNC * | Nguồn chung Collector |
10 | UN | Emitter pha U |
11 | VN | Emitter pha V |
12 | WN | Emitter pha W |
13 | VN1 | Emitter pha V thứ 2 |
14 | FO | Tín hiệu Fault / bảo vệ |
15 | CIN | Tín hiệu lọc / capacitor input |
16 | VNC * | Nguồn chung Collector |
17 | NC | Không kết nối |
18 | NW | Emitter pha W thứ 2 |
19 | NV | Emitter pha V thứ 2 |
20 | NU | Emitter pha U thứ 2 |
21 | W | Đầu ra pha W |
22 | V | Đầu ra pha V |
23 | U | Đầu ra pha U |
24 | P | Nguồn DC + |
25 | NC | Không kết nối |
5. Chức năng linh kiện PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-
Hoạt động như công tắc điện tử công suất cao
-
Điều khiển dòng ba pha bằng tín hiệu Gate nhỏ
-
Tích hợp feedback và bảo vệ để tránh quá dòng, quá áp
-
Hỗ trợ chuyển mạch nhanh, giảm tổn thất điện năng
6. Ứng dụng PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-
Biến tần ba pha công nghiệp
-
Bộ nghịch lưu (Inverter) năng lượng tái tạo
-
Điều khiển động cơ servo, robot công nghiệp
-
UPS, máy hàn công nghiệp, bộ nguồn công suất cao
-
Mạch điện công nghiệp yêu cầu kiểm soát dòng và điện áp chính xác
7. Kích thước PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-

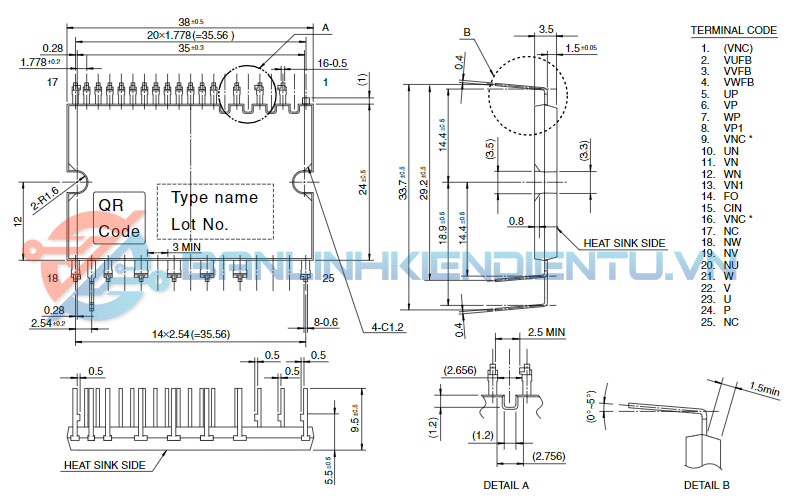

Module IGBT công nghiệp
-
Chiều dài: ~90–100 mm
-
Chiều rộng: ~60–70 mm
-
Chiều cao: ~20–25 mm (tùy bản module)
-
Trọng lượng: ~150–200g
-
Có các chân cắm chuẩn và tấm tản nhiệt bắt vít
8. Cách đo kiểm tra sống chết PS21962-4S, PS21962-4, PS21962 IGBT Mitsubishi
-
Đo điện trở các chân Gate → Emitter: rất lớn (vô cùng lớn)
-
Kiểm tra Collector → Emitter:
-
Không có tín hiệu Gate → ngắt dòng
-
Cấp tín hiệu Gate → dòng dẫn (thấp V_CE)
-
-
Kiểm tra chân feedback (VUFB, VVFB, VWFB) và FO: phản hồi tín hiệu bình thường
-
Đo dòng ra các pha U, V, W: dẫn chuẩn theo Gate
-
Nếu kết quả không đạt: module hỏng, cần thay thế
