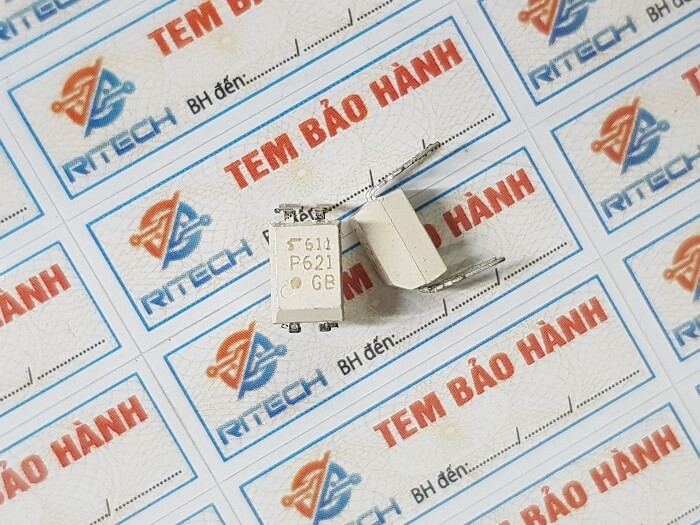

1. Giới thiệu Opto P621
TLP621-1 là opto cách ly quang điện (photocoupler) do Toshiba sản xuất, sử dụng LED hồng ngoại ở ngõ vào và phototransistor ở ngõ ra. Nó thuộc dòng TLP621 (có nhiều biến thể: -1, -2, -4 tương ứng 1, 2 hoặc 4 kênh). Phiên bản TLP621-1 chỉ có 1 kênh, đóng gói trong DIP-4 nhỏ gọn, được dùng phổ biến để cách ly tín hiệu điều khiển trong các mạch điện tử.
,

2. Cấu tạo bên trong Opto P621
-
LED phát hồng ngoại ở phía input.
-
Phototransistor thu ánh sáng ở phía output.
-
Khi LED sáng → transistor dẫn. Khi LED tắt → transistor ngắt.
-
Giữa LED và transistor có lớp cách điện quang, giúp cách ly điện áp cao giữa input và output.

3. Thông số kỹ thuật của Opto P621
| Thông số | Giá trị điển hình |
|---|---|
| Số kênh | 1 |
| Điện áp cách ly | 5000 Vrms (1 phút) |
| Điện áp cực thu–cực phát (VCEO) | 80 V |
| Dòng cực thu tối đa (IC) | 50 mA |
| Điện áp rơi LED thuận (VF) | 1.2 – 1.4 V @ IF = 10 mA |
| Dòng LED tối đa | 50 mA |
| Tỉ lệ truyền dòng (CTR) | 50% – 600% @ IF = 5 mA |
| Độ trễ bật/tắt | vài µs (ứng dụng tín hiệu số tốc độ trung bình) |
| Nhiệt độ hoạt động | −55 °C → +110 °C |

4. Kiểu chân và chức năng của Opto P621
DIP-4 package (chuẩn TLP621-1):
-
Chân 1 (Anode): Cực dương LED input
-
Chân 2 (Cathode): Cực âm LED input
-
Chân 3 (Emitter): Cực E của transistor output
-
Chân 4 (Collector): Cực C của transistor output
👉 Ngõ ra transistor thường hở cực (open collector), cần thêm điện trở kéo lên ngoài.

5. Chức năng linh kiện Opto P621
-
Cách ly tín hiệu điều khiển giữa mạch logic (MCU, PLC) và mạch công suất.
-
Bảo vệ mạch điều khiển khỏi điện áp cao, nhiễu hoặc xung áp.
-
Truyền tín hiệu điều khiển mức thấp – trung bình, tốc độ vài chục kHz.
-
Đảm bảo an toàn điện và chống nhiễu trong môi trường công nghiệp.
6. Ứng dụng Opto P621
-
Cách ly tín hiệu điều khiển relay, triac, SCR, MOSFET.
-
Dùng trong mạch nguồn SMPS, inverter, UPS.
-
Thiết bị công nghiệp, dân dụng, đo lường, y tế.
-
Truyền tín hiệu giữa hai mạch có mức điện áp khác nhau.
7. Cách kiểm tra Opto P621
-
Kiểm tra LED input: dùng đồng hồ số thang diode → Anode–Cathode dẫn thuận, điện áp khoảng 1.2 V.
-
Kiểm tra ngõ ra: cấp nguồn 5V qua điện trở 10 kΩ kéo lên collector.
-
Khi không cấp LED → transistor ngắt → collector ở mức cao.
-
Khi cấp LED (dòng 5–10 mA) → transistor dẫn → collector xuống mức thấp.
-
-
Dùng dao động ký để đo thời gian đáp ứng nếu cần.
8. Kích thước Opto P621 (DIP-4 package)
-
Chiều dài: ~7.0 mm
-
Chiều rộng: ~6.0 mm
-
Độ dày: ~3.6 mm
-
Pitch giữa 2 hàng chân: 7.62 mm
-
Khoảng cách chân: 2.54 mm
