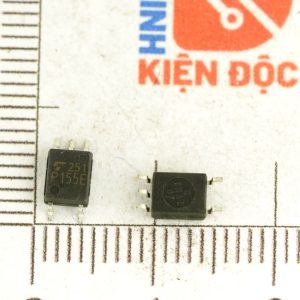

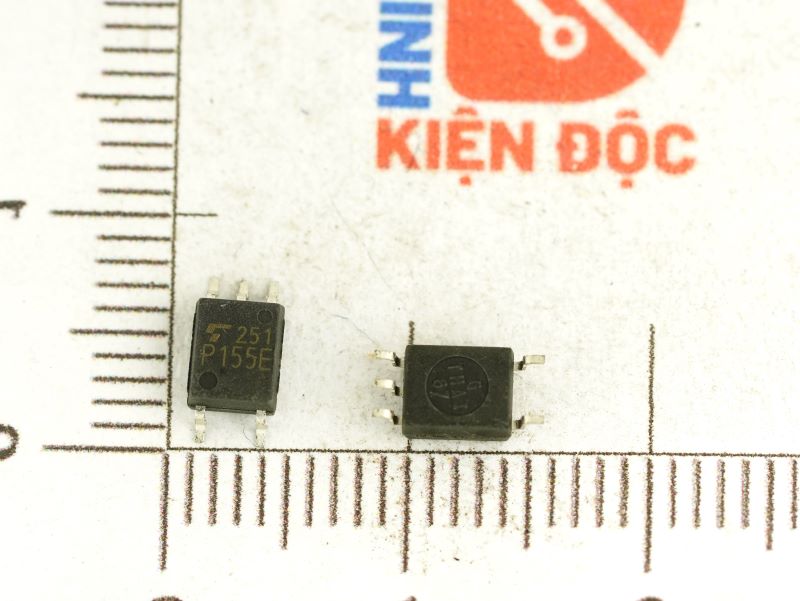

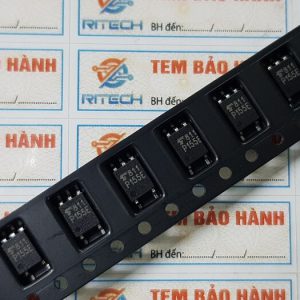

P155E, TLP155E Photo quang Opto Diver SOP-5

P155E / TLP155E – Photo Quang Opto Diver SOP-5: Giới Thiệu và Các Thông Tin Chi Tiết

P155E và TLP155E là các linh kiện opto-isolator (photo quang) thuộc dòng SOP-5, được thiết kế để truyền tải tín hiệu điện giữa các mạch điện tử thông qua ánh sáng, giúp cách ly điện và bảo vệ các mạch khỏi nhiễu và các sự cố điện. Đây là các linh kiện rất quan trọng trong các ứng dụng yêu cầu sự bảo vệ điện, đồng thời vẫn duy trì khả năng truyền tín hiệu.

---

1. Giới Thiệu P155E / TLP155E

P155E / TLP155E là photo coupler (opto-isolator) dạng SOP-5 được sử dụng để truyền tải tín hiệu điện giữa các mạch cách ly điện. Nó bao gồm một LED (Light Emitting Diode) và một photon detector (thường là một phototransistor hoặc photodiode) bên trong cùng một vỏ, cho phép truyền tín hiệu thông qua ánh sáng mà không cần kết nối trực tiếp giữa các mạch.

Điểm nổi bật của P155E / TLP155E:

• Cách ly điện giữa các mạch điều khiển và mạch tải.

• Tiết kiệm không gian nhờ thiết kế SOP-5 nhỏ gọn.

• Hiệu suất truyền tín hiệu ổn định ngay cả trong các điều kiện môi trường khắc nghiệt.

---

2. Cấu Tạo

Cấu trúc của P155E / TLP155E bao gồm các thành phần chính:

• LED phát sáng (Light Emitting Diode): Làm nhiệm vụ phát ra ánh sáng khi có dòng điện chạy qua.

• Phototransistor hoặc Photodiode: Chuyển đổi ánh sáng từ LED thành tín hiệu điện ở phía đầu ra.

• Vỏ SOP-5: Dạng vỏ SOP-5 giúp dễ dàng tích hợp vào các mạch in với kích thước nhỏ gọn.

Thông qua nguyên lý hoạt động này, P155E / TLP155E có thể cách ly điện giữa các mạch và giúp bảo vệ mạch điều khiển khỏi các xung điện.

---

3. Thông Số Kỹ Thuật

Dưới đây là một số thông số kỹ thuật quan trọng của P155E / TLP155E:

• Điện áp cấp (Vcc): 3V – 5V

• Điện áp tối đa (Vceo): 80V (Điện áp cực đại giữa Collector và Emitter của phototransistor).

• Dòng điện tối đa: Khoảng 50mA (Dòng tối đa cho phototransistor).

• Tốc độ đáp ứng: 1Mbps (Tốc độ truyền tải tín hiệu có thể đạt đến 1 triệu bit mỗi giây).

• Điện áp cách ly (Isolation Voltage): 3kV (Điện áp cách ly giữa LED và phototransistor).

• Nhiệt độ hoạt động: -40°C đến +85°C.

---

Sơ đồ mạch Opto TLP155E

Bảng chân lí TLP155E

4. Kiểu Chân & Chức Năng Chân

P155E / TLP155E có 5 chân trong cấu trúc SOP-5, và mỗi chân có chức năng riêng biệt. Dưới đây là bảng mô tả chức năng của từng chân:

Lưu ý rằng các chân có thể được đánh số khác nhau tuỳ theo nhà sản xuất, vì vậy cần tham khảo datasheet chính thức của P155E / TLP155E để xác định chính xác.

5. Chức Năng Linh Kiện

• Cách ly điện: P155E / TLP155E được thiết kế để cách ly hoàn toàn các tín hiệu điều khiển và tải điện. Điều này giúp bảo vệ các mạch điều khiển khỏi xung điện hoặc các tín hiệu nhiễu có thể gây hỏng mạch.

• Truyền tải tín hiệu: Chức năng chính của P155E / TLP155E là truyền tải tín hiệu điện thông qua ánh sáng. Khi có tín hiệu điều khiển, LED phát sáng và tín hiệu này được phát hiện bởi phototransistor, giúp duy trì sự ổn định của hệ thống.

• Cách ly tín hiệu analog/digital: P155E / TLP155E có thể được sử dụng cho cả tín hiệu analog và digital, tùy thuộc vào yêu cầu của mạch.

---

6. Ứng Dụng

P155E / TLP155E có thể được sử dụng trong rất nhiều ứng dụng điện tử và công nghiệp, bao gồm:

• Cách ly tín hiệu trong các bộ nguồn: Được sử dụng trong các mạch cung cấp điện và nguồn DC-DC để bảo vệ các mạch điều khiển khỏi các sự cố điện.

• Bảo vệ mạch điều khiển: Dùng trong các mạch điều khiển của thiết bị điện tử công nghiệp, giúp tránh gây hư hỏng cho các vi điều khiển hoặc các mạch nhạy cảm với xung điện.

• Truyền tín hiệu trong mạch số: Sử dụng để truyền tín hiệu giữa các mạch số mà không có kết nối vật lý giữa các mạch, bảo vệ các hệ thống khỏi xung điện.

• Bộ cách ly tín hiệu trong hệ thống viễn thông: Được sử dụng trong các hệ thống viễn thông và truyền thông dữ liệu để cách ly các tín hiệu giữa các hệ thống khác nhau.

• Hệ thống đo lường và điều khiển: Dùng để truyền tín hiệu từ các cảm biến hoặc các thiết bị đầu vào ra các mạch điều khiển mà không làm ảnh hưởng đến các tín hiệu đầu vào.

---

7. Kích Thước

P155E / TLP155E có kiểu đóng gói SOP-5, với kích thước nhỏ gọn và dễ dàng tích hợp vào các mạch in PCB. Các thông số kích thước của IC này là:

• Chiều dài: Khoảng 4.9mm.

• Chiều rộng: Khoảng 5mm.

• Chiều cao: Khoảng 3mm.

• Số chân: 5 chân, phù hợp với các thiết kế mạch nhỏ gọn.

---

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra hoạt động của P155E / TLP155E, bạn có thể thực hiện các bước sau:

1. Kiểm tra điện áp đầu vào:

   • Đảm bảo rằng điện áp cấp cho chân VCC (chân 5) nằm trong phạm vi quy định, thường là từ 3V đến 5V.

2. Kiểm tra hoạt động của LED:

   • Đo điện áp tại các chân Anode và Cathode của LED (chân 1 và chân 2). Khi có tín hiệu điều khiển, LED sẽ phát sáng và cho phép dòng điện qua.

3. Kiểm tra tín hiệu đầu ra:

   • Đo tín hiệu tại các chân Collector và Emitter của phototransistor (chân 3 và chân 4). Tín hiệu từ phototransistor sẽ phản ánh tín hiệu ánh sáng phát ra từ LED.

4. Kiểm tra cách ly điện:

   • Đảm bảo rằng không có sự truyền tín hiệu điện trực tiếp giữa chân Anode và Cathode của LED sang chân Collector và Emitter của phototransistor. Sự truyền tín hiệu chỉ xảy ra thông qua ánh sáng.

---

9. Lưu Ý Khi Sử Dụng

• Đảm bảo kết nối đúng chân: Đảm bảo chân Anode và Cathode của LED được nối đúng để tín hiệu được truyền đi.

• Cung cấp điện áp ổn định: Đảm bảo rằng điện áp cấp cho IC (chân VCC) là ổn định và trong phạm vi cho phép (3V – 5V).

• Không vượt quá điện áp cách ly: Đảm bảo rằng tín hiệu không vượt quá mức điện áp cách ly của IC (3kV).

Datasheet TLP155E
