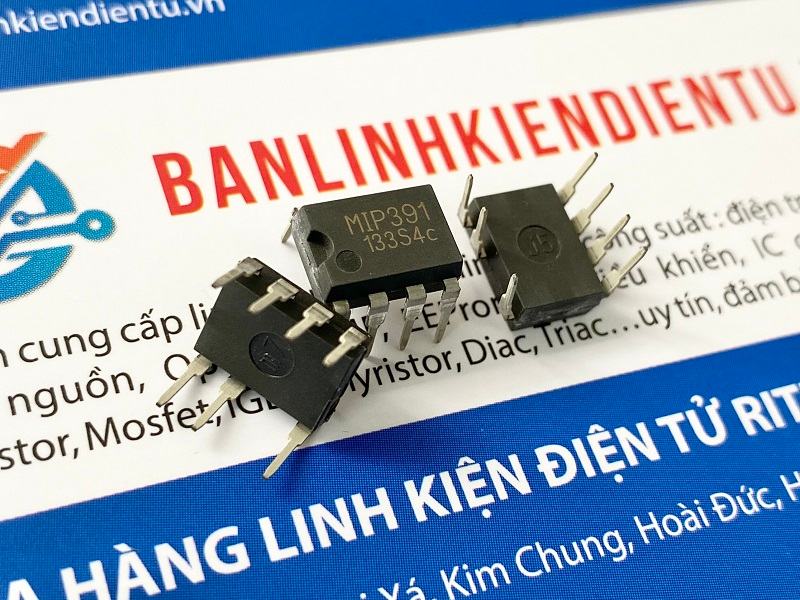

IC nguồn MIP391 DIP-7

15.120₫

Mã sản phẩm : MIP391

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 73-06

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🔹 Giới thiệu IC nguồn MIP391 DIP-7

MIP391 là một IC nguồn dạng DIP-7 (Dual In-line Package) được thiết kế để cung cấp nguồn điện ổn định và hiệu quả cho các ứng dụng điện tử đòi hỏi sự chuyển đổi nguồn điện từ 10V đến 36V xuống các mức điện áp đầu ra như 5V hoặc 12V. IC này có khả năng cung cấp dòng điện tối đa lên đến 2A và hoạt động với hiệu suất cao, giúp tiết kiệm năng lượng trong các hệ thống điện tử. Ngoài ra, MIP391 còn tích hợp các mạch bảo vệ nhằm bảo vệ các linh kiện khỏi các sự cố như quá dòng, quá áp, và ngắn mạch, đảm bảo hoạt động ổn định và lâu dài.

MIP391

🔹 Cấu tạo

MIP391 bao gồm các thành phần chính sau:

Chíp vi xử lý chuyển đổi nguồn: Đây là phần quan trọng của IC, chịu trách nhiệm chính trong việc chuyển đổi điện áp đầu vào thành điện áp đầu ra ổn định.
Mạch bảo vệ: Mạch bảo vệ bao gồm bảo vệ quá dòng, quá áp, và bảo vệ ngắn mạch giúp bảo vệ cả IC và mạch điện tử khỏi các sự cố trong quá trình hoạt động.
Điện trở và tụ điện: Các linh kiện này giúp lọc nhiễu, ổn định điện áp đầu ra và tăng hiệu suất hoạt động của IC.
Vỏ đóng gói DIP-7: Được đóng gói dạng DIP-7, dễ dàng lắp ráp và kết nối vào mạch in PCB.
Chân kết nối: IC MIP391 có 7 chân kết nối, mỗi chân thực hiện một chức năng cụ thể để điều khiển dòng điện và bảo vệ mạch điện.

🔹 Thông số kỹ thuật

Thông số	Giá trị
Dạng đóng gói	DIP-7
Điện áp đầu vào	10V đến 36V
Điện áp đầu ra	5V hoặc 12V
Dòng ra	2A
Hiệu suất	≥ 85%
Dải nhiệt độ hoạt động	-40°C đến 85°C
Dòng tiêu thụ không tải	≤ 10mA
Tần số chuyển mạch	100kHz
Chế độ bảo vệ	Quá dòng, quá áp, ngắn mạch
Bảo vệ ngược cực	Có
Độ ồn	Thấp
Ứng dụng	Bộ nguồn, mạch điện tử, điều khiển

🔹 Kiểu chân & Chức năng chân

MIP391 có tổng cộng 7 chân, mỗi chân thực hiện một chức năng cụ thể như sau:

Chân	Chức năng
1	V_in: Chân cấp điện áp đầu vào (10V-36V)
2	V_out: Chân đầu ra cung cấp điện áp ổn định (5V hoặc 12V)
3	GND: Chân nối đất của mạch
4	V_ref: Chân tham chiếu, có thể điều chỉnh điện áp đầu ra nếu cần
5	Vcc: Chân cấp nguồn cho IC
6	Feedback (FB): Chân phản hồi tín hiệu từ điện áp đầu ra để duy trì ổn định
7	ON/OFF: Chân điều khiển nguồn bật/tắt

🔹 Chức năng linh kiện

MIP391 có các chức năng chính sau:

Chuyển đổi điện áp: MIP391 chuyển đổi điện áp đầu vào từ 10V đến 36V thành điện áp ổn định 5V hoặc 12V với dòng điện tối đa 2A. Điều này giúp cung cấp nguồn ổn định cho các mạch điện tử hoặc thiết bị yêu cầu nguồn điện ổn định.
Chế độ bảo vệ: MIP391 tích hợp các mạch bảo vệ để bảo vệ cả IC và các linh kiện trong mạch khỏi các sự cố như quá dòng, quá áp, ngắn mạch, và đảo cực. Điều này bảo vệ các linh kiện khỏi bị hỏng trong quá trình hoạt động.
Hiệu suất cao: Với hiệu suất chuyển đổi lên tới 85%, MIP391 giúp giảm thiểu tổn thất năng lượng và tiết kiệm điện.
Chuyển mạch tần số cao: MIP391 hoạt động ở tần số chuyển mạch 100kHz, giúp giảm nhiễu và duy trì ổn định điện áp đầu ra.
Điều khiển thông minh: MIP391 sử dụng tín hiệu phản hồi (feedback) từ điện áp đầu ra để điều chỉnh và duy trì ổn định điện áp, giảm thiểu sự dao động.

🔹 Ứng dụng

MIP391 có thể được ứng dụng trong các hệ thống và thiết bị sau:

Bộ nguồn cho mạch điện tử: Cung cấp nguồn điện ổn định cho các vi mạch, cảm biến, và mạch điều khiển.
Hệ thống điều khiển công nghiệp: Sử dụng trong các hệ thống điều khiển tự động, robot, hoặc các thiết bị công nghiệp đòi hỏi nguồn điện ổn định.
Máy CNC và thiết bị gia công cơ khí: Cung cấp nguồn điện cho các hệ thống điều khiển CNC và các máy gia công khác.
Thiết bị viễn thông: Cung cấp nguồn điện cho các thiết bị trong ngành viễn thông và các thiết bị mạng.
Thiết bị tiêu dùng: Được sử dụng trong các thiết bị tiêu dùng như máy tính, điện thoại di động, máy tính bảng và các thiết bị điện tử khác.

🔹 Kích thước (Package)

Thông số	Giá trị
Kích thước vỏ IC	15mm x 8mm x 5mm
Số chân kết nối	7 chân
Dạng đóng gói	DIP-7
Khoảng cách giữa các chân	2.54mm (Tiêu chuẩn DIP)

🔹 Cách đo đạc kiểm tra

A. Kiểm tra điện áp đầu vào và đầu ra

Đo điện áp đầu vào (V_in):
- Sử dụng đồng hồ vạn năng để đo điện áp tại chân V_in. Đảm bảo điện áp đầu vào nằm trong dải từ 10V đến 36V.
Đo điện áp đầu ra (V_out):
- Đo điện áp tại chân V_out và xác nhận điện áp đầu ra ổn định ở mức 5V hoặc 12V, tùy vào yêu cầu của ứng dụng.

B. Kiểm tra dòng điện đầu ra

Đo dòng điện:
- Sử dụng ampe kế để đo dòng điện tại chân V_out. Đảm bảo dòng điện không vượt quá 2A.

C. Kiểm tra chức năng bảo vệ

Kiểm tra bảo vệ quá dòng:
- Kết nối tải có dòng điện vượt quá 2A vào chân V_out và kiểm tra xem IC có tự động ngắt không.
Kiểm tra bảo vệ ngắn mạch:
- Nối ngắn mạch các chân V_out và GND và kiểm tra xem IC có bảo vệ và không bị hỏng không.
Kiểm tra bảo vệ quá áp:
- Cung cấp điện áp đầu vào vượt quá 36V và kiểm tra xem IC có bảo vệ quá áp hay không.

D. Kiểm tra tần số chuyển mạch

Đo tần số chuyển mạch:
- Dùng thiết bị đo tần số để đo tần số chuyển mạch tại chân Feedback (FB). Đảm bảo tần số chuyển mạch của IC là 100kHz.
