Ritech.vn là đơn vị chuyên cung cấp IC MIC4421 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.
Mô tả MIC4421
Trình điều khiển MOSFET MIC4421 và MIC4422 chắc chắn, hiệu quả khoa học và dễ sử dụng. MIC4421 là trình điều khiển đảo ngược, trong khi MIC4422 là trình điều khiển không đảo ngược. Cả hai phiên bản đều có khả năng xuất ra 9A (cực đại) và có thể điều khiển MOSFET lớn nhất với hiệu suất vận hành an toàn được cải thiện gin. MIC4421/4422 chấp nhận mọi đầu vào logic từ 2.4V đến VS không có tụ điện tăng tốc bên ngoài hoặc mạng điện trở làm. Các mạch độc quyền cho phép đầu vào dao động âm lên tới 5V mà không làm hỏng bộ phận. Thêm vào mạch bảo vệ khỏi hư hỏng do phóng tĩnh điện.
Trình điều khiển MIC4421/4422 có thể thay thế ba hoặc nhiều trình điều khiển rời rạc linh kiện, giảm yêu cầu về diện tích PCB, đơn giản hóa thiết kế sản phẩm và giảm chi phí lắp ráp. Cấu trúc lưỡng cực/CMOS/DMOS hiện đại đảm bảo miễn phí- dom từ chốt. Khả năng xoay từ ray sang ray của CMOS/ DMOS đảm bảo điện áp cổng thích hợp cho MOSFET trong thời gian trình tự tăng/giảm nguồn. Vì các thiết bị này được được chế tạo trên một quy trình tự liên kết, chúng có rất thấp dòng điện chéo, chạy mát, sử dụng ít năng lượng và dễ dàng lái xe.
Đặc trưng MIC4421
- Xây dựng BiCMOS/DMOS
- Bằng chứng chốt: Quy trình hoàn toàn biệt lập vốn có Miễn nhiễm với bất kỳ sự chốt chặn nào.
- Đầu vào sẽ chịu được dao động âm lên tới 5V
- Thời gian tăng và giảm phù hợp ……………….. 25ns
- Dòng điện đầu ra đỉnh cao …. Đỉnh 9A
- Phạm vi hoạt động rộng…………………………… 4,5V đến 18V
- Ổ đĩa tải điện dung cao………..47.000pF
- Thời gian trễ thấp ……………………………… 30ns Loại.
- Đầu vào logic cao cho mọi điện áp từ 2,4V đến VS
- Điện dung đầu vào tương đương thấp (typ)…………7pF
- Dòng cung cấp thấp………… 450μA với đầu vào Logic 1
- Trở kháng đầu ra thấp ……………………………… 1,5Ω
- Điện áp đầu ra dao động trong khoảng 25mV của GND hoặc VS
Ứng dụng MIC4421
- Nguồn điện chuyển đổi chế độ
- Điều khiển động cơ
- Trình điều khiển biến áp xung
- Bộ khuếch đại chuyển mạch loại D
- Trình điều khiển đường dây
- Điều khiển các mô-đun chip song song MOSFET hoặc IGBT
- Công tắc BẬT/TẮT nguồn cục bộ
- Máy tạo xung
Xem thêm: Các sản phẩm IC khác

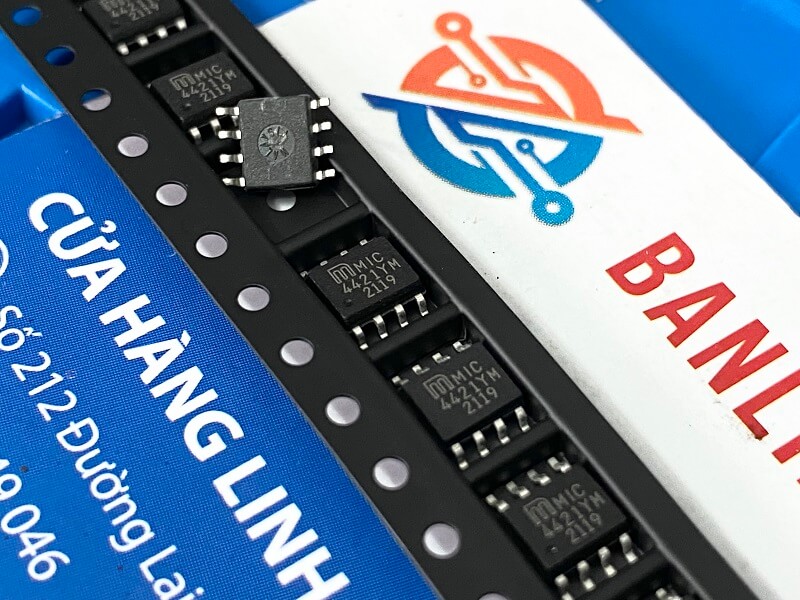

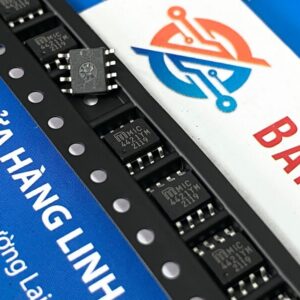

Hình ảnh thực tế MIC4421
Thông số kỹ thuật của IC MIC4421
Sơ đồ chân IC MIC4421
Cấu tạo trong của IC MIC4421
