LNK616PG, LNK616P, LNK616 IC nguồn DIP-7

12.000₫

Mã sản phẩm : LNK616PG

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Giới thiệu của IC LNK616PG

LNK616PG là IC nguồn switcher (offline flyback) dòng LinkSwitch-II của Power Integrations, dùng cho các nguồn cấp điện áp cố định hoặc có chế độ dòng cố định (CV/CC). IC này tích hợp MOSFET công suất cao và mạch điều khiển, nhằm đơn giản hóa mạch nguồn cho adapter / charger, giảm linh kiện ngoại vi, cải thiện hiệu suất, đặc biệt khi tải nhẹ.

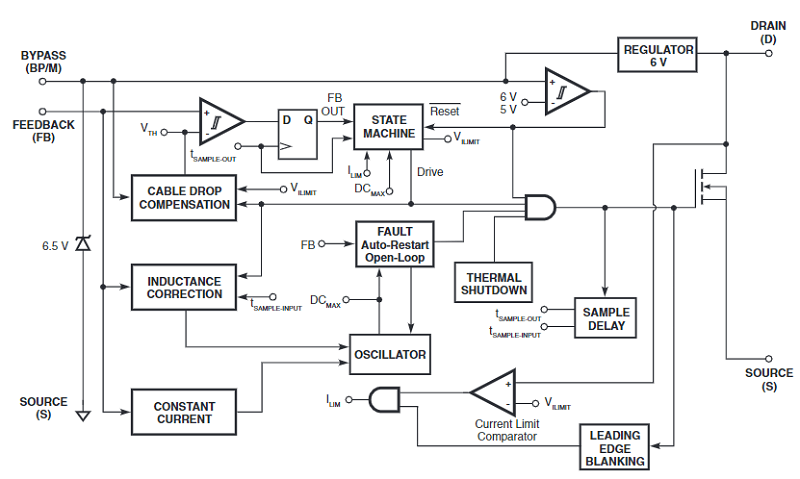

Cấu tạo của IC LNK616PG

MOSFET công suất 700 V bên trong IC.
Mạch điều khiển On/Off + điều chỉnh dòng/áp (CV/CC) mà không cần optocoupler phụ.
Chân BYPASS để cấp điện cho phần điều khiển bên trong, có tụ bypass.
Dao động với tần số nằm trong khoảng ~ 65-kHz (tương đối cao) khi hoạt động hết công suất.
Bảo vệ: giới hạn dòng, bảo vệ quá nhiệt, bảo vệ khi lỗi ngắn mạch hoặc mở mạch vòng phản hồi, tự khởi động lại (auto-restart).
Có chức năng jittering tần số để giảm EMI, và khả năng bù ảnh hưởng điện áp lưới, nhiệt độ linh kiện.

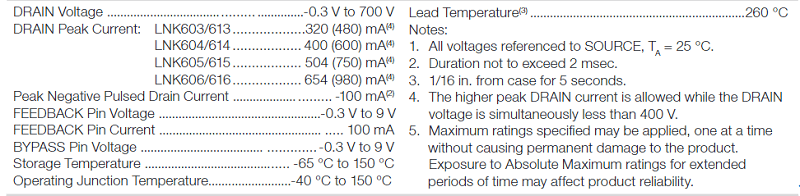

Thông số kỹ thuật của IC LNK616PG

Thông số	Giá trị
Điện áp MOSFET breakdown	~ 700 V
Công suất tối đa (Open-frame, 230 VAC)	~ 6.1 W
Tần số chuyển mạch danh định	khoảng 65 kHz
Duty cycle tối đa	~ 55 %
Nhiệt độ hoạt động (junction)	≈ –40 °C đến +150 °C
Trạng thái CV/CC (điều chỉnh dòng/áp) tích hợp
Tiêu thụ điện năng khi không tải rất thấp

Kiểu chân & chức năng chân của IC LNK616PG

Package (vỏ): DIP-8C, chân cắm xuyên lỗ (through-hole).
Số chân: 8 chân, trong đó các chân Source thường được nhiều chân để tản nhiệt & dẫn dòng tốt.

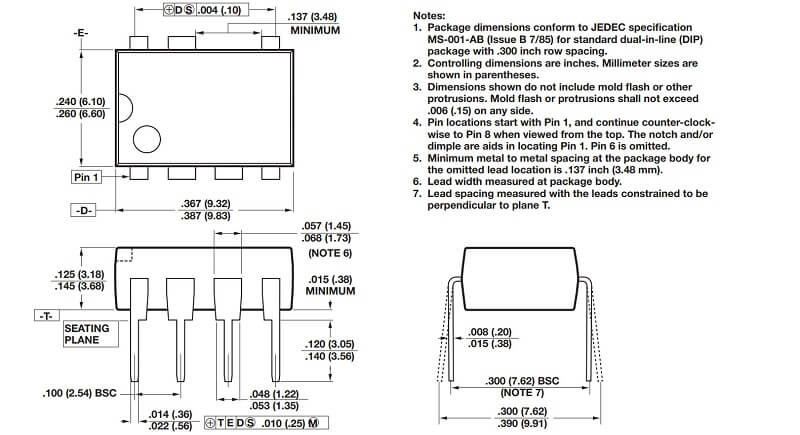

Kich thuoc1 2

Chức năng các chân chính (theo datasheet):

Chân	Tên chân	Chức năng
DRAIN (D)	Chân MOSFET Drain công suất	Nối tới cuộn sơ cấp biến áp / nguồn DC cao áp; nơi chịu điện áp cao; cũng dùng để khởi động mạch nội.
SOURCE (S)	Mass sơ cấp / Source của MOSFET	Điểm tham chiếu chung; trả dòng về cho MOSFET; nối các chân Source song song giúp tản nhiệt.
FB (Feedback)	Chân phản hồi điện áp/dòng	Giám sát điện áp đầu ra (và dòng nếu chế độ CC), để điều chỉnh duty (thông qua mạch trong IC).
BP (Bypass)	Chân bypass nguồn điều khiển	Nối tụ để ổn định nguồn bên trong IC, phục vụ mạch điều khiển internal; cũng dùng để giảm tiêu thụ khi không tải nếu dùng bias bổ sung.

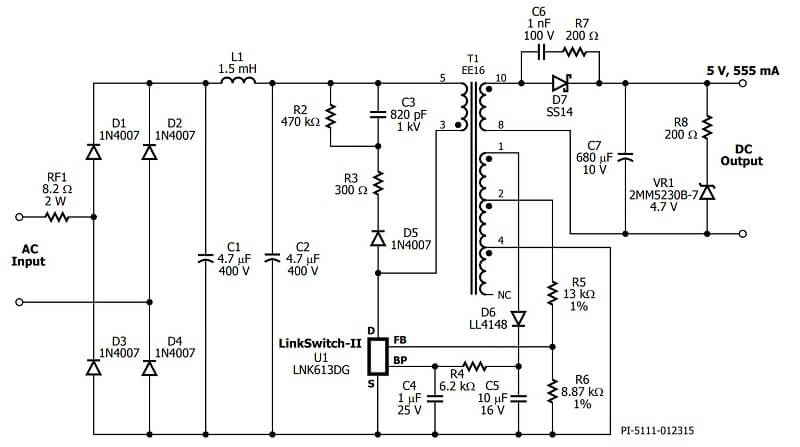

Chức năng linh kiện IC LNK616PG

Chuyển đổi AC → DC bằng topology flyback với điều khiển CV & CC tích hợp.
Loại bỏ một số linh kiện như optocoupler bên thứ cấp để đơn giản hóa mạch & giảm chi phí.
Cung cấp điện áp ổn định với độ sai số nhỏ khi tải thay đổi và khi điện áp lưới thay đổi.
Bảo vệ mạch khi xảy ra lỗi (ngắn mạch, mở vòng hồi tiếp, quá dòng, quá nhiệt) và hồi phục tự động.
Cải thiện hiệu suất khi tải nhẹ và giảm hao phí điện năng khi không tải.
