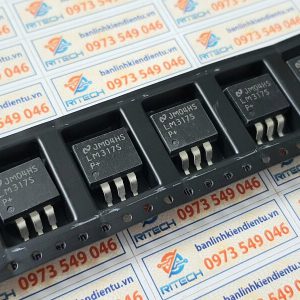

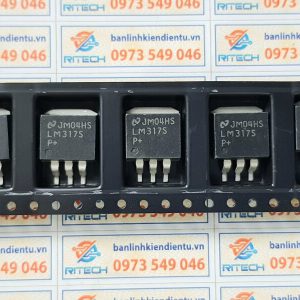

LM317S IC nguồn TO-263

10.000₫

Mã sản phẩm: LM317S

Loại linh kiện: IC nguồn

Kiểu chân: TO-263

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 64-11

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

🔷⚙️ LM317S IC NGUỒN TO-263

🔷 1. GIỚI THIỆU

LM317S là IC ổn áp tuyến tính điều chỉnh (Adjustable Linear Regulator), cung cấp điện áp ra từ 1.25V đến 37V với dòng tải tối đa 1.5A.

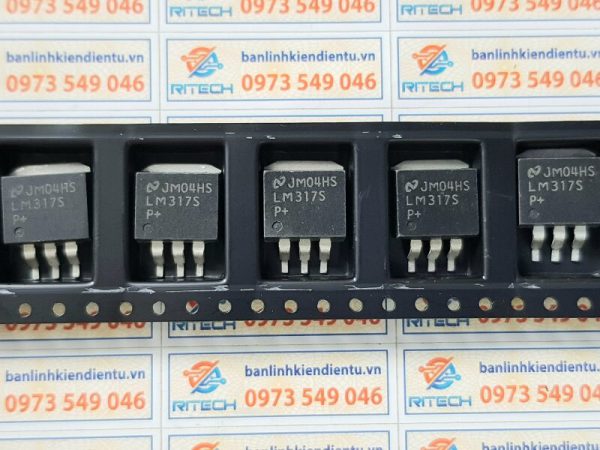

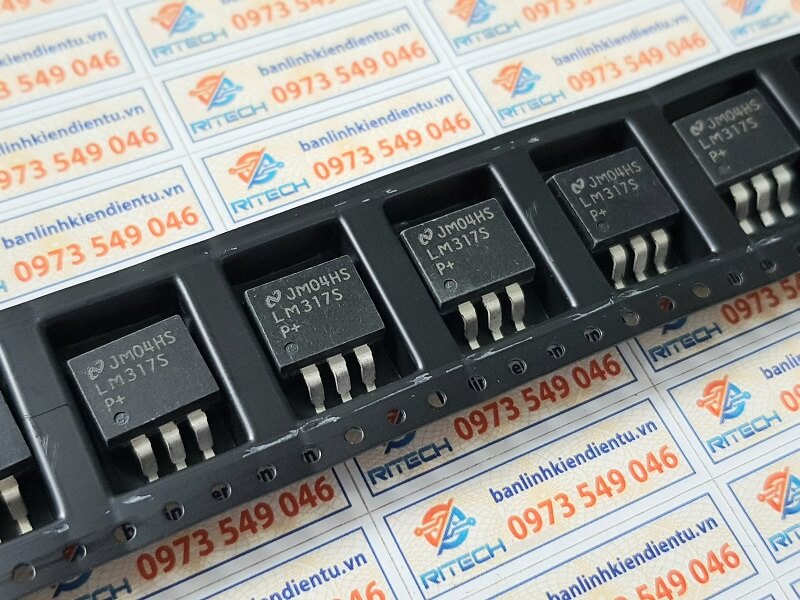

LM317S 2
IC được đóng gói TO-263 (D2PAK), giúp tản nhiệt tốt, gắn trực tiếp trên PCB, phù hợp cho nguồn DC công suất vừa, vi điều khiển, module điện tử, thiết bị công nghiệp.

🔷 2. CẤU TẠO

LM317S TO-263 tích hợp:

Mạch ổn áp tuyến tính điều chỉnh với điện áp ra 1.25V – 37V.
Bảo vệ quá dòng và quá nhiệt.
Khởi động mềm (Soft-Start) hạn chế dòng bật nguồn.
Tab kim loại TO-263 kết nối GND và hỗ trợ tản nhiệt, phù hợp cho dòng tải lớn.

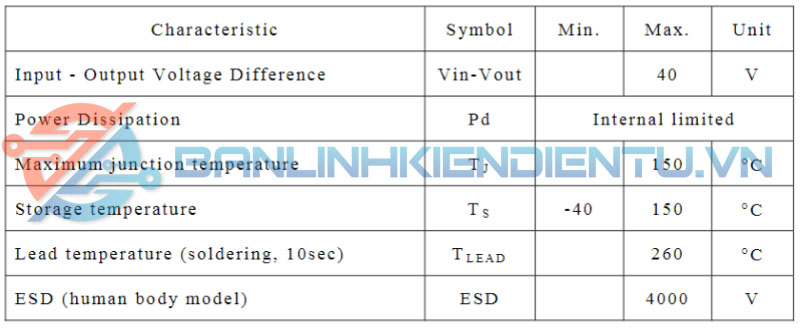

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Điện áp đầu vào	3V – 40V
Điện áp đầu ra	1.25V – 37V (có thể điều chỉnh)
Dòng tải tối đa	1.5A
Dropout voltage	~2V tại dòng tối đa
Kiểu đóng gói	TO-263 (D2PAK)
Nhiệt độ hoạt động	0°C – 125°C
Bảo vệ	Quá dòng, quá nhiệt

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

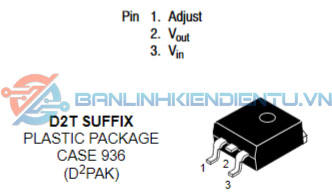

chan LM317D

Chân	Ký hiệu	Chức năng
1	Adj	Chân điều chỉnh điện áp ra
2	VOUT	Chân điện áp ra
3	VIN	Chân cấp điện áp đầu vào
4	Tab / Heat Sink	Nối GND / hỗ trợ tản nhiệt

Chú ý: Điện áp ra được điều chỉnh bằng điện trở nối giữa Adj và VOUT.

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn định điện áp 1.25V – 37V cho tải đến 1.5A.
Bảo vệ IC khi quá dòng hoặc quá nhiệt.
Có thể điều chỉnh điện áp ra bằng điện trở bên ngoài.
Thích hợp làm nguồn DC ổn định, bộ nguồn thử nghiệm, nguồn vi điều khiển.

🔷 6. ỨNG DỤNG

Nguồn ổn áp điều chỉnh cho vi điều khiển, module điện tử, cảm biến.
Bộ nguồn tuyến tính, mạch sạc pin, LED driver.
Thiết bị công nghiệp, mạch dân dụng, mạch thử nghiệm điện tử.

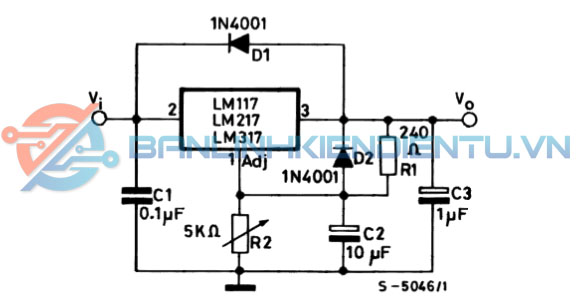

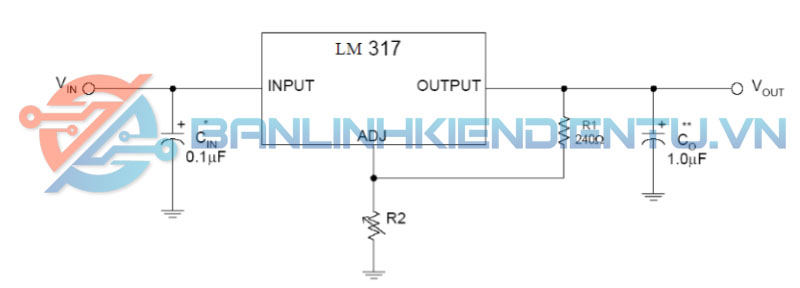

Bo dieu chinh dien ap voi diot bao ve 2 mach ung dung co ban LM317E 1

🔷 7. KÍCH THƯỚC

Loại vỏ: TO-263 (D2PAK)
Kích thước tiêu chuẩn TO-263:
- Chiều dài: ~10 mm
- Chiều rộng: ~9 mm
- Chiều cao: ~4.5 mm
- Khoảng cách chân: 5.5 mm

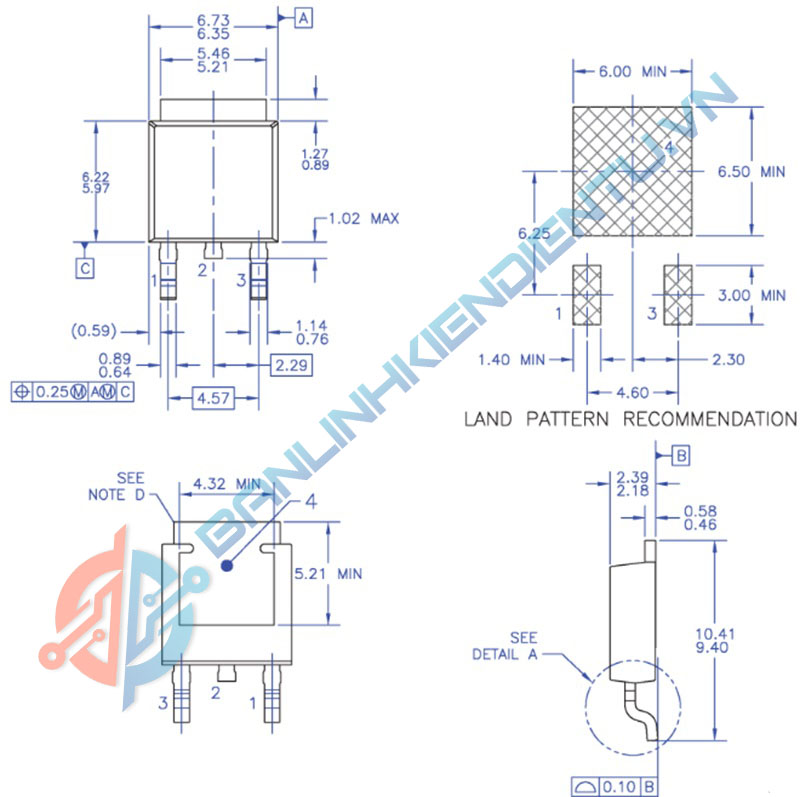

TO 263

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn Vin > Vout + 3V, đo điện áp ra VOUT.
Nối điện trở giữa Adj và VOUT để điều chỉnh điện áp ra theo nhu cầu:

$VOUT=1.25V×(1+R2R1)+IAdj×R2V_{OUT} = 1.25V \times \left(1 + \frac{R2}{R1}\right) + I_{Adj} \times R2$

Dùng tải thử đến 1.5A, kiểm tra điện áp ra có ổn định.
Kiểm tra nhiệt độ IC; nếu quá nóng cần gắn heatsink hoặc giới hạn dòng.
Nếu điện áp ra không ổn định, kiểm tra nối VIN, VOUT, Adj và tụ lọc đầu vào/ra.
