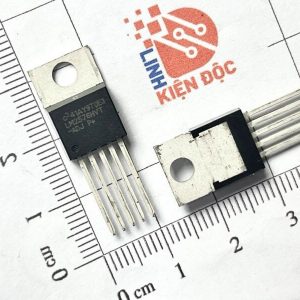

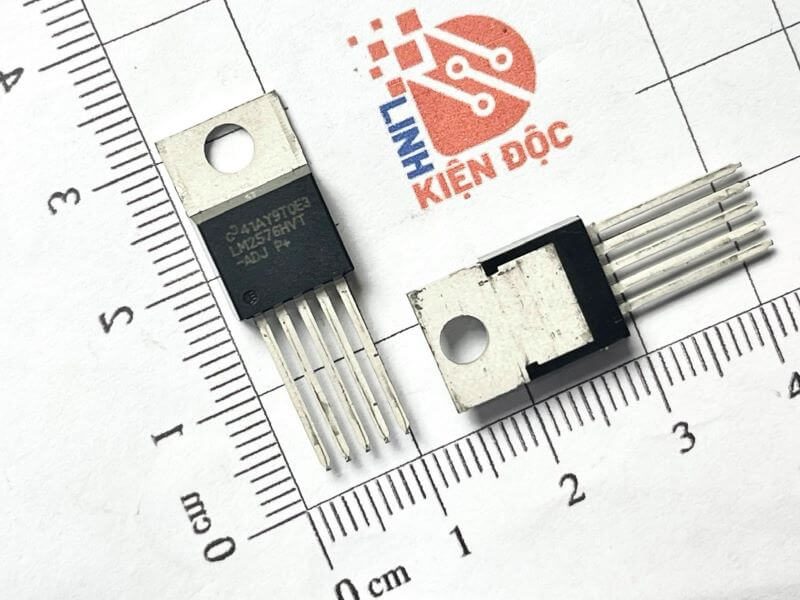

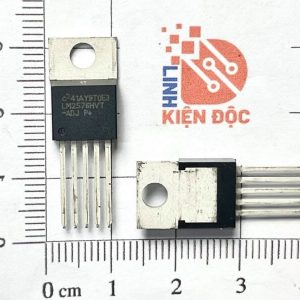

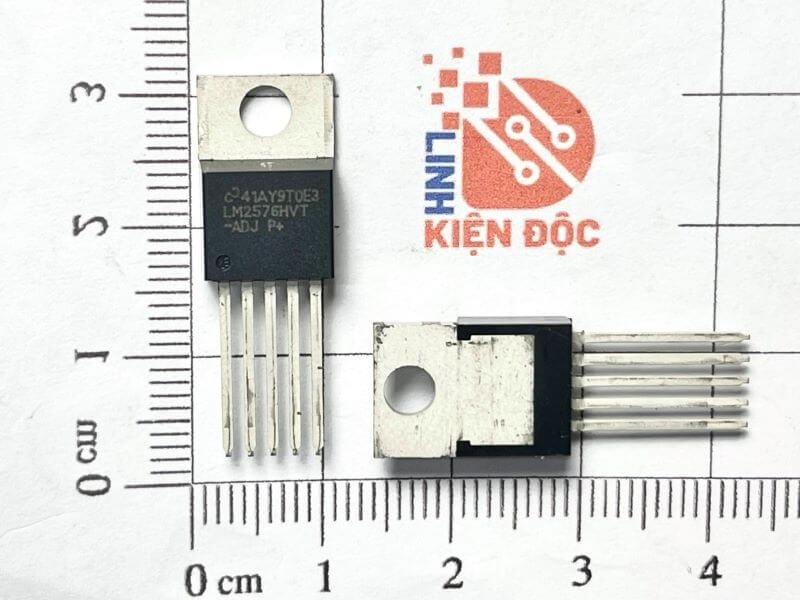

LM2576HVT-ADJ, LM2576 IC nguồn TO-220

9.500₫

Đã bán: 22

Mã sản phẩm: LM2576HVT-ADJ

Loại linh kiện: IC nguồn

Kiểu chân: TO-220

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 66-15

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

⚙️ LM2576HVT-ADJ, LM2576 IC NGUỒN ỔN ÁP ĐIỀU CHỈNH TO-220-5

🔷 1. GIỚI THIỆU

LM2576HVT-ADJ là IC nguồn xung hạ áp (Buck Switching Regulator) có khả năng điều chỉnh điện áp đầu ra từ 1.23V đến 37V, với dòng tải tối đa 3A.

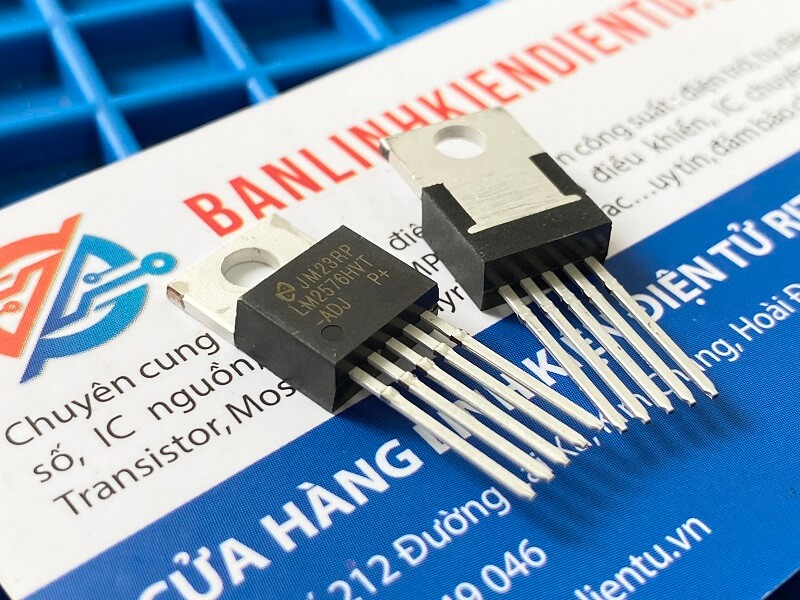

LM2576HVT ADJ 1 1
Phiên bản HVT (High Voltage Type) cho phép điện áp đầu vào lên đến 60V, phù hợp cho các ứng dụng công nghiệp, hệ thống điều khiển và thiết bị tự động.
IC tích hợp mạch bảo vệ quá dòng, quá nhiệt, ngắn mạch và hoạt động ổn định với ít linh kiện ngoài.

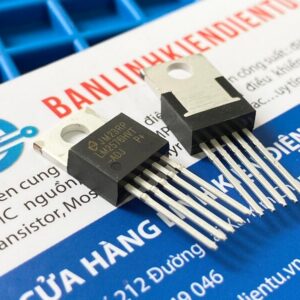

LM2576HVT ADJ 1

🔷 2. CẤU TẠO

Bên trong IC gồm các khối chức năng:

Bộ dao động nội 52kHz.
Khuếch đại sai lệch (Error Amplifier).
Bộ điều khiển công suất (Power Switch).
Mạch hồi tiếp và tham chiếu 1.23V.
Mạch bảo vệ quá nhiệt & quá dòng tích hợp.

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp đầu vào (VIN)	7V – 60V
Điện áp đầu ra (VOUT)	1.23V – 37V (điều chỉnh được)
Dòng tải cực đại	3A
Tần số dao động	52kHz
Hiệu suất	80 – 90%
Nhiệt độ hoạt động	–40°C → +125°C
Kiểu vỏ	TO-220-5 (LM2576HVT) hoặc TO-263-5 (LM2576HVS)

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

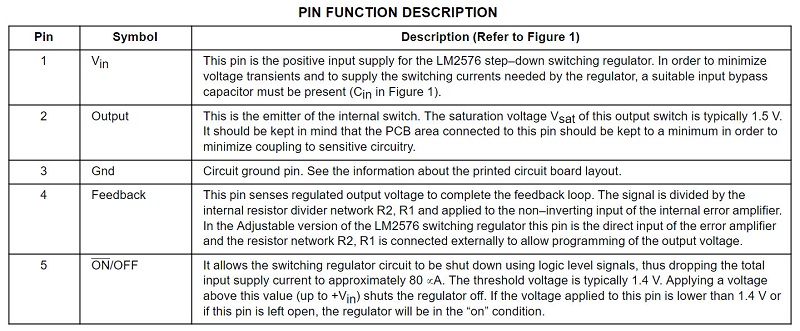

IC LM2576 1 1 Chuc nang chan LM2576 1 1

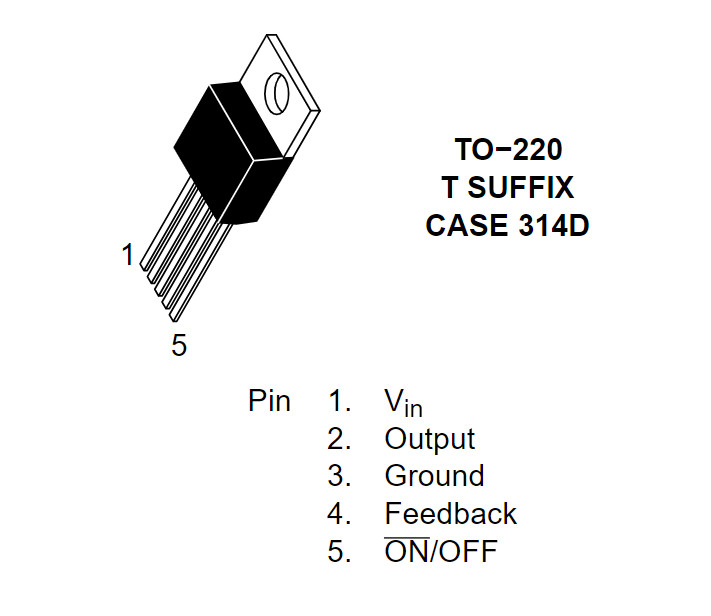

📘 Sơ đồ chân LM2576HVT-ADJ (TO-220-5, nhìn từ mặt trước – chân hướng xuống):

Chân	Ký hiệu	Chức năng
1	VIN	Nguồn đầu vào (7V – 60V)
2	OUTPUT	Điện áp đầu ra (điều chỉnh)
3	GND	Mass (nối đất)
4	FEEDBACK	Hồi tiếp điện áp (1.23V tham chiếu)
5	ON/OFF	Bật/Tắt IC (mức thấp = bật, mức cao = tắt)

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn định điện áp đầu ra có thể điều chỉnh linh hoạt 1.23–37V.
Cung cấp dòng tải cao lên đến 3A.
Bảo vệ ngắn mạch, quá nhiệt, quá dòng.
Làm việc với ít linh kiện ngoài → thiết kế mạch đơn giản.
Hiệu suất cao, giảm tổn hao năng lượng so với ổn áp tuyến tính như LM317.

🔷 6. ỨNG DỤNG

Bộ nguồn DC-DC điều chỉnh áp ra linh hoạt cho vi điều khiển, module cảm biến, Arduino, ESP32, PLC mini.
Hệ thống nguồn công nghiệp, điều khiển tự động, robot, IoT.
Các mạch nguồn sạc, thiết bị nhúng, camera, LED công suất.
Ứng dụng thay thế LM2575-ADJ khi cần công suất cao hơn (3A).

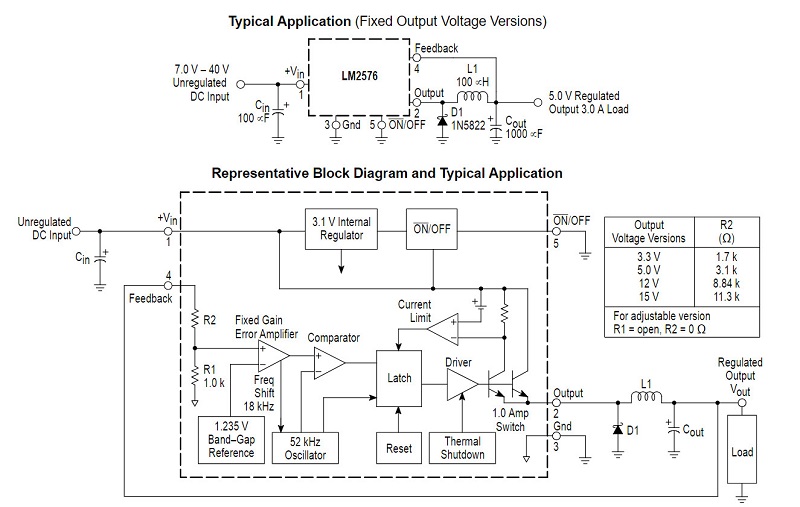

So do khoi va mach ung dung tieu bieu LM2576 1

🔷 7. KÍCH THƯỚC

Dạng vỏ TO-220-5 tiêu chuẩn công suất cao
- Chiều dài: ~10mm
- Chiều rộng: ~4.5mm
- Khoảng cách chân: 2.54mm
- Có lỗ bắt tản nhiệt kim loại ở đầu IC để gắn vào khung nhôm hoặc đế tản nhiệt.

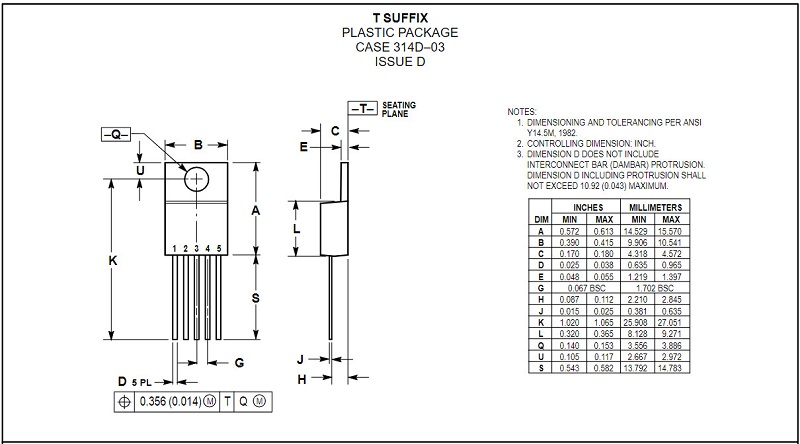

Kich thuoc IC LM2576 chan cam 1

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn vào: VIN = 24V DC giữa chân 1 (VIN) và chân 3 (GND).
Điều chỉnh điện áp ra:
- Dùng biến trở 5k–10kΩ giữa chân 4 (FB) và đầu ra để chỉnh áp.
- Đo VOUT (chân 2) so với GND.
Kiểm tra ON/OFF:
- GND → IC bật.
- Mức cao ≥2V → IC tắt.
Kiểm tra linh kiện ngoài:
- Cuộn cảm L ≈ 330µH.
- Diode Schottky 3A (VD = 1N5822 hoặc tương đương).
- Tụ đầu ra ≥220µF/25V.
