GWT40H65FB IGBT 20A /50V TO-247

38.000₫

Mã sản phẩm: GWT40H65FB

Loại linh kiện: IGBT

Điện áp: 650V

Dòng điện: 20A

Kiểu chân: TO-247

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 20-20

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

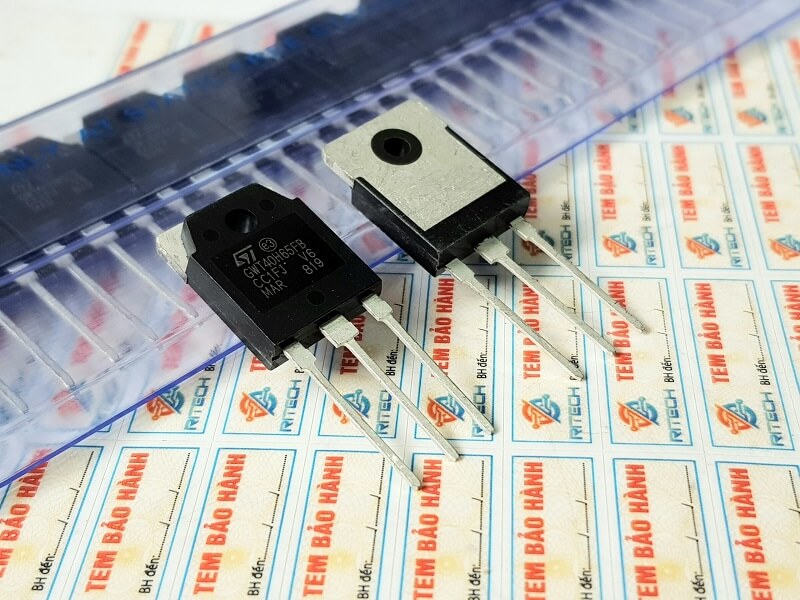

1. Giới thiệu linh kiện GWT40H65FB IGBT 40A 650V TO-247

GWT40H65FB IGBT 40A 650V TO-247 là transistor lưỡng cực có cổng cách ly (IGBT) dùng cho các mạch công suất vừa và cao. Linh kiện này có dòng điện cực đại 40A và điện áp cực đại 650V, thích hợp cho các bộ nguồn, biến tần, điều khiển động cơ, hoặc các ứng dụng công nghiệp cần chuyển mạch nhanh. Gói TO-247 giúp dễ dàng lắp đặt và tản nhiệt hiệu quả.

GWT40H65FB 1 1

2. Cấu tạo linh kiện GWT40H65FB IGBT 40A 650V TO-247

Gói: TO-247 (3 chân + tản nhiệt).
Chân chính:
- Collector (C): cực thu.
- Emitter (E): cực phát.
- Gate (G): cổng điều khiển.
Có diode phục hồi nhanh (FRD) tích hợp giữa Emitter và Collector để giảm tổn thất chuyển mạch.
Cấu trúc N-channel silicon, chịu dòng lớn và điện áp 650V.

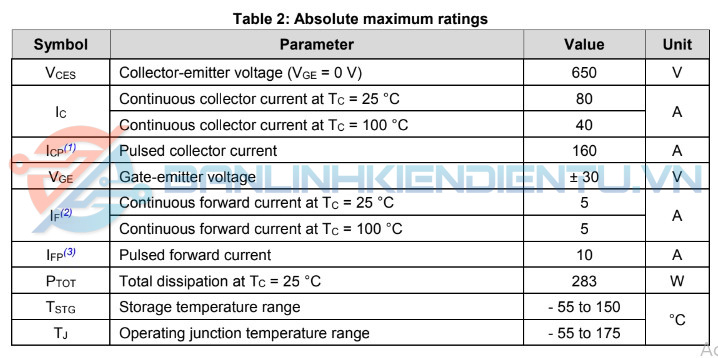

3. Thông số kỹ thuật GWT40H65FB IGBT 40A 650V TO-247

Thong so ki thuat GWT40H65FB

Điện áp cực đại $V_CE$ : 650V
Dòng điện cực đại liên tục $I_C$ : 40A
Dòng xung cực đại $I_C$ (1ms): ~80A
Công suất tiêu tán $P_C$ : ~200–220W
Điện áp Gate-Emitter tối đa $V_GE$ : ±20V
Điện áp bão hòa Collector-Emitter $V_CE(sat)$ : ~2.0V
Nhiệt độ hoạt động $T_j$ : -55°C đến 150°C
Thời gian chuyển mạch: ~0.08 μs
Trở kháng nhiệt IGBT: ~0.5°C/W

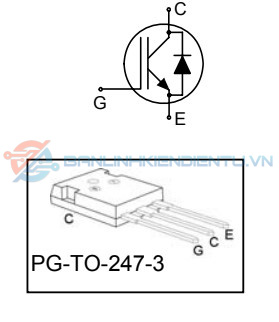

4. Kiểu chân và chức năng GWT40H65FB IGBT 40A 650V TO-247

So do chan to 247 3 1

Chân 1 – Collector (C): Nối cực thu với tải.
Chân 2 – Emitter (E): Nối cực phát (mass hoặc ngược điện áp).
Chân 3 – Gate (G): Cổng điều khiển tín hiệu.

Chức năng: Gate điều khiển dòng giữa Collector và Emitter, cho phép bật/tắt dòng lớn bằng tín hiệu điện áp nhỏ.

5. Chức năng linh kiện GWT40H65FB IGBT 40A 650V TO-247

Hoạt động như công tắc điện tử.
Khi Gate có điện áp dương: transistor dẫn điện, dòng lớn đi qua Collector → Emitter.
Khi Gate 0V: transistor ngừng dẫn, dòng điện bị chặn.
Điều khiển dòng điện lớn bằng tín hiệu nhỏ, giảm tổn thất và tăng hiệu suất chuyển mạch.

6. Ứng dụng GWT40H65FB IGBT 40A 650V TO-247

Bộ nguồn công suất vừa và cao.
Biến tần điều khiển động cơ AC/DC.
Bộ nghịch lưu (Inverter) năng lượng tái tạo.
Điều khiển động cơ servo và robot công nghiệp.
Các mạch công nghiệp yêu cầu chuyển mạch nhanh và hiệu suất cao.

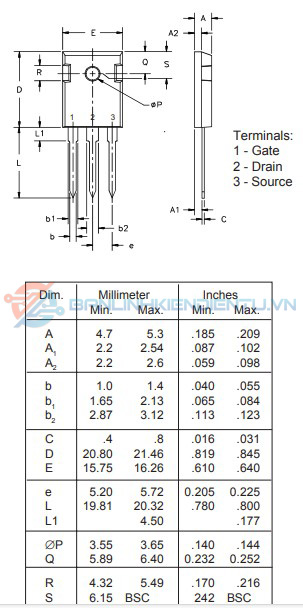

7. Kích thước GWT40H65FB IGBT 40A 650V TO-247

to 247 1

Gói TO-247: 3 chân + tản nhiệt.
Chiều dài: ~20 mm
Chiều rộng: ~15 mm
Chiều cao: ~5–6 mm (không tính tản nhiệt)
Trọng lượng: ~8–9g

8. Cách đo kiểm tra sống chết GWT40H65FB IGBT 40A 650V TO-247

Đo điện trở giữa các chân:
- Gate → Emitter, Gate → Collector phải rất lớn (vô cùng lớn).
Đo V_CE khi dẫn:
- Cấp điện áp Gate → V_CE < 2.5V.
Kiểm tra ngắt:
- Ngắt điện áp Gate → transistor ngừng dẫn.
Đo thời gian chuyển mạch:
- Thời gian bật/tắt <1 μs.
Nếu các kết quả không đạt: linh kiện hỏng, cần thay thế.
