GT60J323, GT60J323H IGBT 60A 600V TO-3PL

55.000₫

Đã bán: 4

Mã sản phẩm : GT60J323

Loại linh kiện: IGBT

Kiểu chân: TO-3PL

Điện áp: 600V

Dòng điện: 60A

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

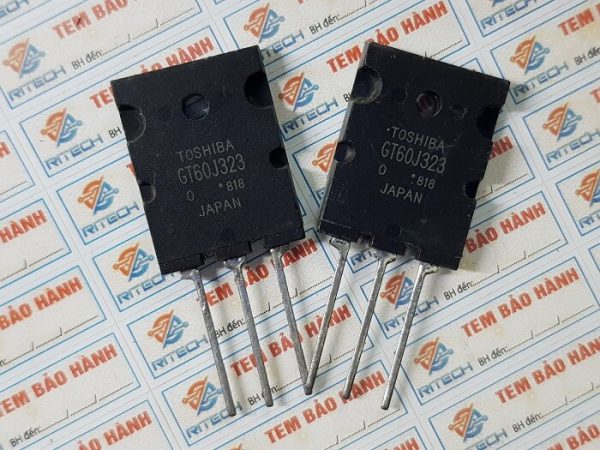

1. Giới thiệu linh kiện GT60J323, GT60J323H IGBT 60A 600V TO-3PL

GT60J323, GT60J323H IGBT 60A 600V TO-3PL là transistor lưỡng cực có cổng cách ly (IGBT) sản xuất bởi Toshiba, dùng cho các ứng dụng chuyển mạch công suất cao. Linh kiện này có dòng điện cực đại 60A và điện áp cực đại 600V, thường dùng trong bộ nguồn, biến tần, điều khiển động cơ, hoặc các ứng dụng công nghiệp yêu cầu công suất lớn. Phiên bản H có đặc tính tần số cao hơn và tổn thất chuyển mạch thấp hơn.

GT60J323 1 600x450 1

2. Cấu tạo linh kiện GT60J323, GT60J323H IGBT 60A 600V TO-3PL

Gói: TO-3PL (3 chân + tản nhiệt).
Chân chính:
- Collector (C): cực thu.
- Emitter (E): cực phát.
- Gate (G): cổng điều khiển.
Có diode phục hồi nhanh (FRD) tích hợp giữa Emitter và Collector, giúp giảm tổn thất chuyển mạch và bảo vệ mạch.
Cấu trúc N-channel, công nghệ silicon tiên tiến, chịu dòng cao và nhiệt độ hoạt động lớn.

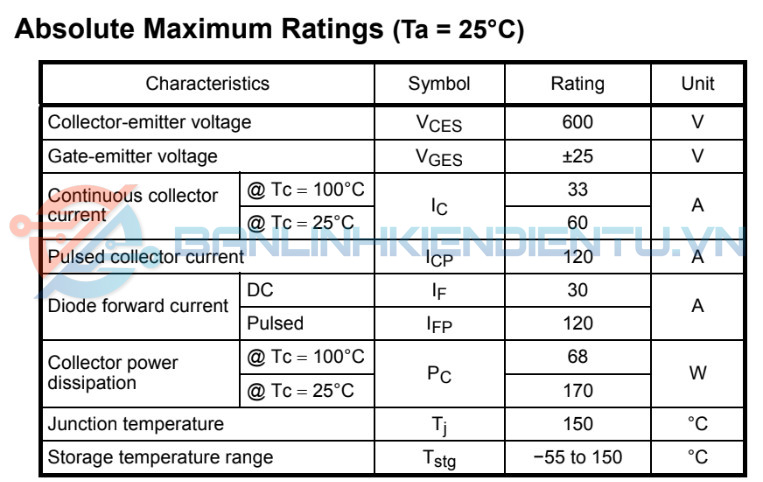

3. Thông số kỹ thuật GT60J323, GT60J323H IGBT 60A 600V TO-3PL

Thong so ki thuat GT60J323 1

Thông số	Giá trị
Điện áp cực đại $V_CE$	600V
Dòng điện liên tục $I_C$	60A
Dòng xung cực đại $I_C$ (1ms)	~120A
Công suất tiêu tán $P_C$	250–270W (Tc=25°C)
Điện áp Gate-Emitter tối đa $V_GE$	±20V
Điện áp bão hòa Collector-Emitter $V_CE(sat)$	~2.0V
Nhiệt độ hoạt động $T_j$	-55°C đến 150°C
Thời gian chuyển mạch	~0.05–0.08 μs
Trở kháng nhiệt IGBT	~0.45–0.5°C/W

Lưu ý: Phiên bản GT60J323H có hiệu suất chuyển mạch cao hơn, tổn thất thấp hơn so với phiên bản thường.

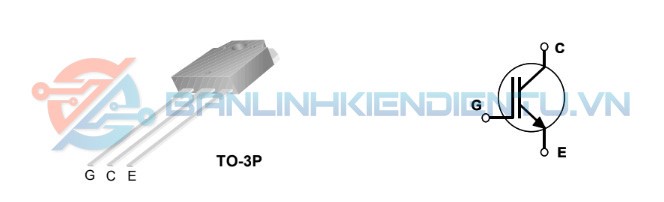

4. Kiểu chân và chức năng GT60J323, GT60J323H IGBT 60A 600V TO-3PL

TO 3P 2 1

Chân 1 – Collector (C): Nối với cực thu của tải.
Chân 2 – Emitter (E): Nối với cực phát (mass hoặc ngược điện áp).
Chân 3 – Gate (G): Cổng điều khiển tín hiệu.

Chức năng: Gate điều khiển dòng giữa Collector và Emitter, cho phép bật/tắt dòng lớn bằng tín hiệu điện áp thấp.

5. Chức năng linh kiện GT60J323, GT60J323H IGBT 60A 600V TO-3PL

Hoạt động như công tắc điện tử.
Khi Gate có điện áp dương: transistor dẫn điện, dòng lớn đi qua Collector → Emitter.
Khi Gate 0V: transistor ngừng dẫn, dòng điện bị chặn.
Kiểm soát dòng điện lớn bằng tín hiệu điều khiển nhỏ, giảm tổn thất và tăng hiệu suất.

6. Ứng dụng GT60J323, GT60J323H IGBT 60A 600V TO-3PL

Bộ nguồn công suất cao.
Biến tần điều khiển động cơ AC/DC.
Bộ nghịch lưu (Inverter) trong năng lượng tái tạo.
Thiết bị công nghiệp yêu cầu chuyển mạch nhanh và hiệu suất cao.
Bộ điều khiển động cơ servo và robot công nghiệp.

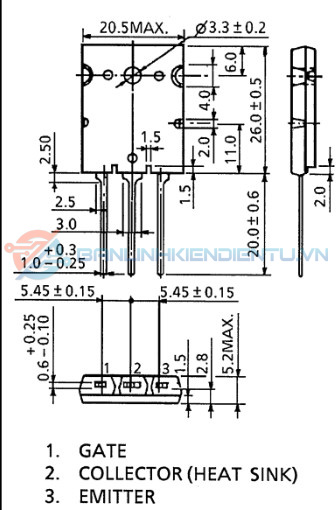

7. Kích thước GT60J323, GT60J323H IGBT 60A 600V TO-3PL

to 3pl 2

Gói TO-3PL: 3 chân + tản nhiệt.
Chiều dài: ~20–21 mm
Chiều rộng: ~26 mm
Chiều cao: ~5–6 mm (không tính tản nhiệt)
Trọng lượng: ~10g

8. Cách đo kiểm tra sống chết GT60J323, GT60J323H IGBT 60A 600V TO-3PL

Đo điện trở giữa các chân:
- Gate → Emitter, Gate → Collector phải rất lớn (vô cùng lớn).
Đo V_CE khi dẫn:
- Cấp điện áp Gate → V_CE < 2.5V.
Kiểm tra ngắt:
- Ngắt điện áp Gate → transistor ngừng dẫn.
Đo thời gian chuyển mạch:
- Thời gian bật/tắt <1 μs.
Nếu kết quả không đạt: linh kiện hỏng, cần thay thế.
