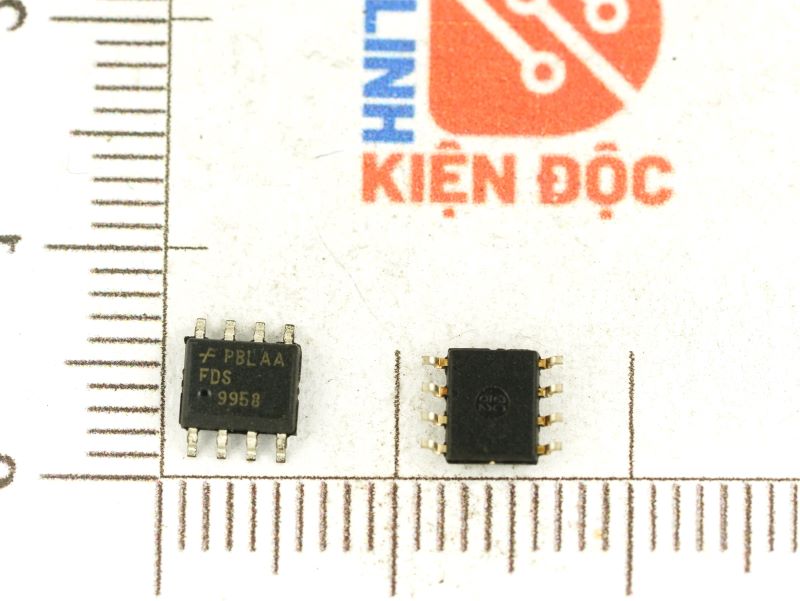

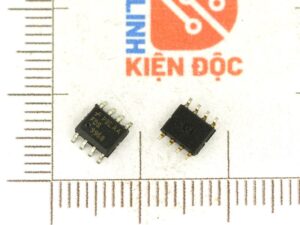

IC điều khiển Mosfet FDS9958, 9958 kênh P 60V 2.9A SOP-8

7.500₫

Mã sản phẩm: FDS9958

Loại linh kiện: IC Chức Năng

Kiểu chân: SOP8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T13-52

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

FDS9958 – IC Điều Khiển MOSFET Kênh P 60V 2.9A SOP-8: Giới Thiệu và Các Thông Tin Chi Tiết

FDS9958 là một IC điều khiển MOSFET kênh P có khả năng chịu được điện áp lên đến 60V và dòng tải 2.9A. IC này được thiết kế với mục đích sử dụng trong các mạch điện tử có yêu cầu về điều khiển MOSFET kênh P, giúp cải thiện hiệu suất và bảo vệ cho các mạch điện trong các ứng dụng điện tử.

1. Giới Thiệu IC điều khiển Mosfet FDS9958, 9958

FDS9958 là một MOSFET kênh P với khả năng điều khiển được tích hợp sẵn trong một gói SOP-8 nhỏ gọn. Với các tính năng như dòng điều khiển cao, chống quá nhiệt, và kênh P, IC này phù hợp với các ứng dụng yêu cầu dòng cao và hiệu suất ổn định.

FDS9958

2. Cấu Tạo

IC FDS9958 bao gồm các phần chính như:

MOSFET Kênh P: Được tích hợp trong IC để điều khiển dòng điện.
Mạch Điều Khiển: Tích hợp sẵn các mạch điều khiển giúp MOSFET hoạt động hiệu quả và bảo vệ các mạch khỏi tình trạng quá nhiệt hoặc quá dòng.
Cấu trúc gói SOP-8: Gói này giúp dễ dàng lắp đặt vào các mạch điện tử nhỏ gọn.

so-do-chan-FDS9958

3. Thông Số Kỹ Thuật của Mosfet FDS9958

Dưới đây là các thông số kỹ thuật chính của FDS9958:

Điện áp chịu được: 60V (Điện áp cực đại mà IC có thể chịu đựng).
Dòng điện chịu được: 2.9A (Dòng tối đa mà IC có thể điều khiển).
Điện trở Rds(on): Khoảng 0.040 Ω tại Vgs = -10V, giúp giảm tổn thất năng lượng.
Điện áp Gate-Source (Vgs): -10V (Điều khiển bằng điện áp này).
Nhiệt độ hoạt động: -55°C đến +150°C.
Công suất tiêu thụ: Thấp, giúp tiết kiệm năng lượng trong suốt quá trình hoạt động.

thong-so-FDS9958

4. Kiểu Chân & Chức Năng Chân

IC FDS9958 có 8 chân (SOP-8), mỗi chân có một chức năng riêng biệt để điều khiển và kết nối với mạch điện. Dưới đây là bảng chức năng của các chân quan trọng:

Chân	Ký hiệu	Chức năng chính
1	G1	Cổng điều khiển của MOSFET kênh P thứ nhất (Gate 1)
2	S1	Nguồn của MOSFET kênh P thứ nhất (Source 1)
3	D1	Cống của MOSFET kênh P thứ nhất (Drain 1)
4	S2	Nguồn của MOSFET kênh P thứ hai (Source 2)
5	D2	Cống của MOSFET kênh P thứ hai (Drain 2)
6	G2	Cổng điều khiển của MOSFET kênh P thứ hai (Gate 2)
7	NC	Chân không kết nối (No Connection)
8	NC	Chân không kết nối (No Connection)

Lưu ý: Các chân có thể được đặt tên khác nhau tùy thuộc vào thiết kế mạch, vì vậy bạn cần tham khảo datasheet chính thức để xác định chính xác chân của IC.

5. Chức Năng Linh Kiện

Điều khiển MOSFET Kênh P: FDS9958 được thiết kế để điều khiển MOSFET kênh P, giúp kiểm soát dòng điện với hiệu suất cao và độ ổn định lâu dài.
Bảo vệ mạch: IC tích hợp các mạch bảo vệ, giúp ngăn ngừa các tình trạng quá dòng hoặc quá nhiệt.
Dòng điều khiển cao: Có khả năng điều khiển dòng điện lớn đến 2.9A, phù hợp với các ứng dụng yêu cầu dòng cao.
Điện trở Rds(on) thấp: Giảm tổn thất năng lượng và giúp nâng cao hiệu suất hoạt động của mạch điện.

6. Ứng Dụng

FDS9958 được sử dụng trong các ứng dụng cần điều khiển MOSFET kênh P, bao gồm:

Nguồn cung cấp điện (Power Supplies): Điều khiển MOSFET trong các bộ chuyển đổi DC-DC hoặc các mạch nguồn chuyển mạch.
Điều khiển động cơ: Sử dụng trong mạch điều khiển động cơ, nơi yêu cầu khả năng điều khiển dòng lớn và điện áp cao.
Thiết bị điện tử tiêu dùng: Các ứng dụng trong TV, máy giặt, tủ lạnh, nơi cần điều khiển nguồn điện ổn định.
Ứng dụng công nghiệp: Điều khiển các tải công nghiệp yêu cầu hiệu suất ổn định và dòng điện lớn.
Mạch bảo vệ điện tử: Sử dụng trong các mạch bảo vệ quá tải hoặc bảo vệ quá áp.

7. Kích Thước

FDS9958 có kiểu đóng gói SOP-8, có kích thước nhỏ gọn, dễ dàng tích hợp vào các mạch điện tử. Các kích thước cụ thể như sau:

Chiều dài: Khoảng 4.9mm.
Chiều rộng: Khoảng 5mm.
Số chân: 8 chân, giúp tiết kiệm không gian và phù hợp cho các thiết kế mạch tích hợp.

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra IC FDS9958, bạn có thể thực hiện các bước sau:

Kiểm tra điện áp Gate-Source (Vgs):
- Sử dụng đồng hồ vạn năng để đo điện áp giữa chân Gate và Source (chân 1 và chân 4 hoặc 5). Đảm bảo rằng điện áp điều khiển nằm trong khoảng -10V.
Kiểm tra điện áp Drain-Source (Vds):
- Đo điện áp giữa chân Drain và Source (chân 2 và chân 4 hoặc 5). Điện áp này không được vượt quá 60V.
Đo dòng điện:
- Sử dụng đồng hồ đo dòng để kiểm tra dòng điện đi qua chân Drain và Source. Dòng tối đa có thể đạt 2.9A.
Kiểm tra điện trở Rds(on):
- Đo điện trở giữa chân Drain và Source khi IC hoạt động, đảm bảo rằng điện trở Rds(on) không vượt quá mức quy định (thường là khoảng 0.040 Ω).
Kiểm tra bảo vệ quá nhiệt:
- Đảm bảo rằng IC không bị quá nhiệt khi dòng điện gần mức tối đa. Kiểm tra chức năng bảo vệ quá nhiệt nếu có hiện tượng ngắt mạch.

9. Lưu Ý Khi Sử Dụng

Đảm bảo kết nối đúng chân: Kiểm tra các chân Gate, Source, và Drain trước khi cấp nguồn để tránh hỏng IC.
Đảm bảo nhiệt độ hoạt động: IC FDS9958 có thể hoạt động trong dải nhiệt độ từ -55°C đến +150°C, nhưng cần kiểm tra xem có hiện tượng quá nhiệt trong quá trình hoạt động không.
Không vượt quá dòng và điện áp cho phép: Đảm bảo rằng dòng điện và điện áp không vượt quá giới hạn cho phép của IC (60V và 2.9A).
